工业离心式通风机结构设计

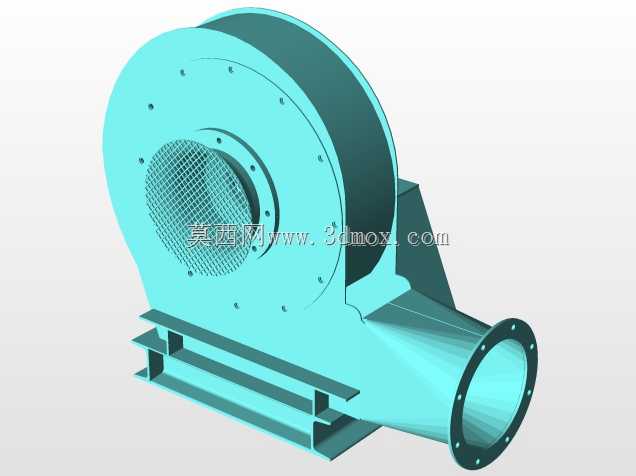

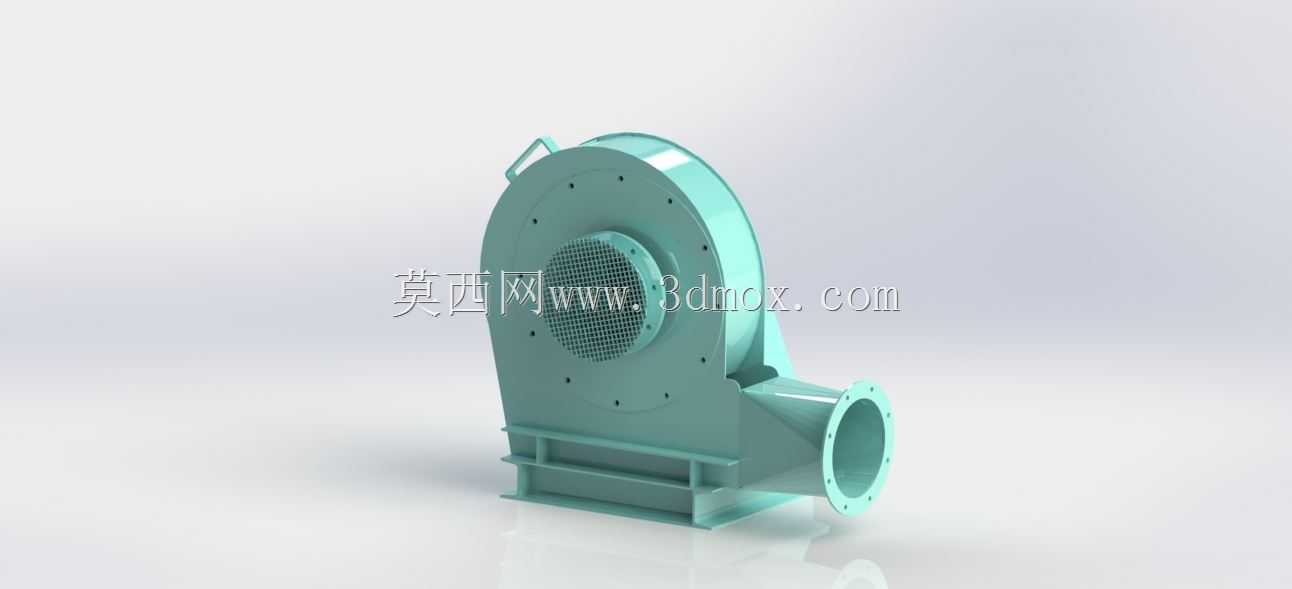

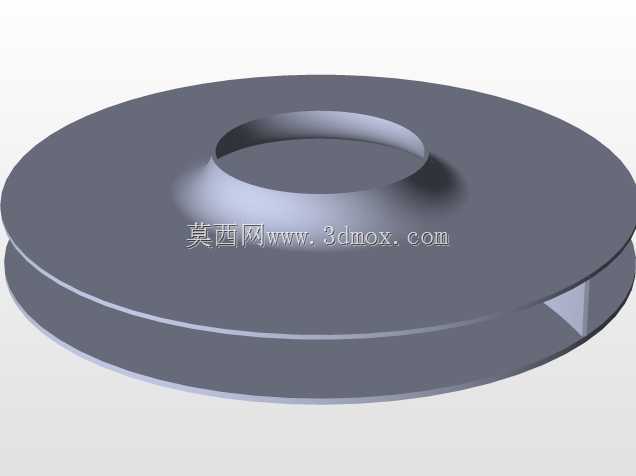

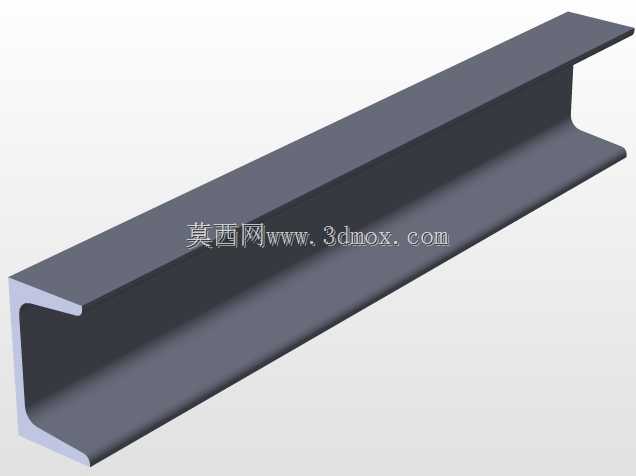

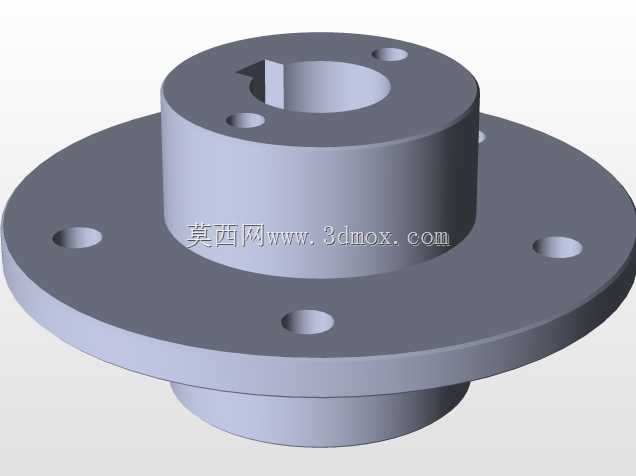

这款离心式通风设备的三维结构，完全围绕工业现场通风换气、工艺送风、除尘系统引风的实际需求搭建，日常在车间通风、物料气力输送、锅炉引风、环保除尘配套等场景都能见到同结构产品的身影。从结构设计逻辑来看，整体采用后向式叶轮搭配蜗壳形流道的经典布局，气流从设备正面的进风口轴向进入叶轮腔，在叶轮高速旋转产生的离心力作用下，沿蜗壳流道完成90度转向后，从侧面的出风口径向排出，这种流道设计能在保证风压的前提下，尽可能降低气流在壳体内部的紊流损失，提升运行效率。进风口位置设置了防护格栅，既可以避免大尺寸杂物被吸入叶轮腔造成卡滞、叶片损坏，也能在设备外露安装时起到安全防护作用，格栅的条缝间隙经过匹配计算，不会对进风截面积造成过度削减，保证进风通畅。出风口采用带螺栓孔的法兰连接结构，法兰端面的平面度、螺栓孔的节圆直径都预留了标准管道对接的公差余量，现场安装时可以直接匹配对应通径的通风管道，不需要额外做转接加工，法兰上的密封槽位也预留了密封垫安装空间，避免送风过程中出现漏风泄压的问题。设备底部的支撑底座采用型钢焊接式框架结构，底座上预留的安装孔位可以直接通过膨胀螺栓固定在混凝土基础或者钢架平台上，底座的承重筋板布局完全匹配整机的重心位置，即使设备满负荷运行产生振动，也能保证支撑稳定性，不会出现偏移、共振的问题。蜗壳壳体的板材厚度、加强筋的排布位置，都参考了同功率等级风机的实际运行参数设计，壳体侧面的吊耳结构方便设备在安装、转运过程中进行吊装作业，吊耳的承重载荷经过匹配校核，能承受整机重量的吊装需求。在建模过程中，所有的配合面都做了公差预留，比如叶轮与主轴的配合位、壳体与进风口的连接位、底座与壳体的焊接位，都按照实际机械加工的装配要求做了结构处理，没有出现干涉、壁厚不均的问题。从安装边界来看，设备的整体外形轮廓方正，除了进风口、出风口的外接空间外，侧面预留了足够的电机安装、检修操作空间，不需要额外占用过多的现场安装位置，不管是落地安装还是高架平台安装都能适配。日常选型时，这类结构的风机可以根据实际需要的风压、风量参数调整叶轮直径、电机转速，对应的壳体尺寸、底座安装孔位也可以做同比例适配，这款模型的结构拆解完全还原了实际产品的装配层级，从叶轮、蜗壳、进风防护、底座支撑到出风法兰，每个部件的结构都可以单独拆分编辑，方便设计人员根据具体项目需求做参数调整，也能直接用于装配干涉检查、安装布局模拟、工程出图参考。
