靠墙式钢结构遮阳挡雨连廊棚架

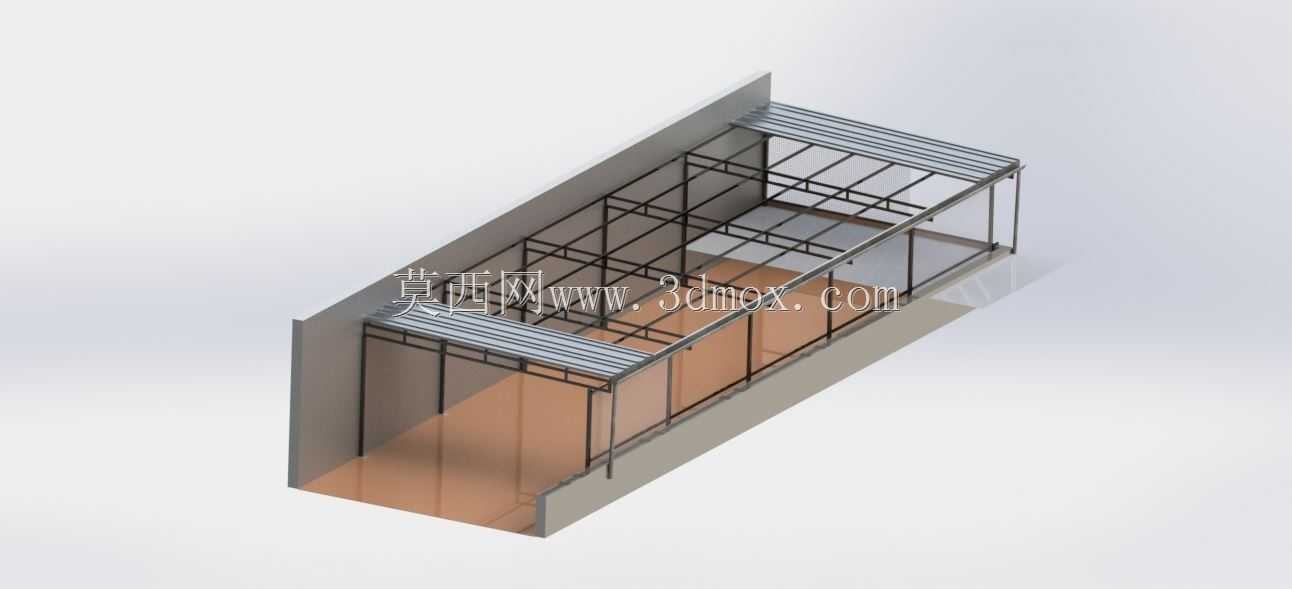

这款靠墙布置的钢结构棚架，主要应用在厂区车间侧方通道、建筑外墙附属人行通道、物流装卸区侧边临时遮蔽区域，也可适配户外设备侧边的防护遮蔽场景，核心作用是为通行人员、临时堆放的小件物料、侧边停靠的作业工具提供遮阳挡雨的遮蔽空间，同时依托靠墙安装的特性，不需要额外设置双侧支撑立柱，能最大化释放通道下方的通行与作业空间，避免立柱对物料转运、人员通行造成动线阻碍。从结构设计逻辑来看，整个棚架采用单侧依附墙体固定的受力方案，靠近墙体的一侧通过预埋连接件或者膨胀螺栓将竖向主龙骨与建筑墙体结构做刚性连接，远离墙体的外侧设置通长的竖向支撑立柱，立柱底部与地面混凝土基础做锚固处理，形成单侧悬挑+外侧立柱支撑的混合受力体系，相比全悬挑的雨棚结构，这种设计能大幅降低对墙体连接点的受力载荷要求，适配更多普通砌体墙、轻质外墙的安装场景，不需要额外对墙体做结构加固，降低现场施工的改造成本。棚架的顶部承托框架采用矩形钢管做纵横双向排布，横向龙骨沿棚架进深方向布置，两端分别连接墙体侧的固定横梁与外侧立柱的顶部横梁，纵向龙骨沿棚架长度方向通长布置，与横向龙骨做焊接或者螺栓连接，形成网格状的顶部承托面，上方可铺设彩钢瓦、阳光板、耐力板等不同材质的覆面材料，可根据项目所在地的降雨、降雪、风压荷载调整龙骨的排布间距与管材壁厚，比如常年积雪的区域可适当加密横向龙骨的间距，选用壁厚更厚的矩形钢管作为主承力构件，提升整体结构的抗载荷能力。棚架的侧面可根据使用需求选择加装透明围挡、彩钢围挡或者直接留空，图中展示的半透明围挡方案，既可以阻挡侧边斜向飘入的雨水，又不会完全遮挡通道侧的自然采光，避免棚下区域过于昏暗，适合对采光有一定要求的人行通道场景。在安装边界控制上，这类棚架的进深尺寸通常控制在1.5米到4米之间，可根据现场通道的实际宽度灵活调整，长度方向可通过多段标准框架拼接的方式适配不同长度的墙面，单段框架的长度通常设置为3米或者6米，匹配常规覆面材料的出厂尺寸，减少现场裁切的材料损耗。立柱的排布间距通常控制在2米到3米之间，保证顶部框架的受力均匀，避免单根立柱承担过大的载荷。设计过程中需要提前核对墙体侧连接点的位置，避开墙体内部的管线、预埋构件，同时要核算棚架顶部的排水坡度，通常沿进深方向设置3%到5%的排水坡度，让雨水能够顺着顶部覆面流向外侧，避免积水在棚顶堆积增加结构载荷，外侧可根据需求加装集水槽与落水管，将雨水统一引导至地面排水系统，避免雨水直接从棚边滴落影响下方通行。整个框架的连接节点优先采用螺栓连接的装配式设计，工厂内完成构件的预制加工与防腐处理，现场只需要完成拼接与固定，大幅缩短现场施工的周期，同时后期如果需要调整棚架尺寸或者拆除移位，也能快速拆解构件，减少材料的浪费。所有金属构件表面都需要做镀锌或者喷塑防腐处理，适配户外露天的使用环境，提升整体结构的使用寿命，降低后期维护的成本。
