履带式装载机整机结构三维设计

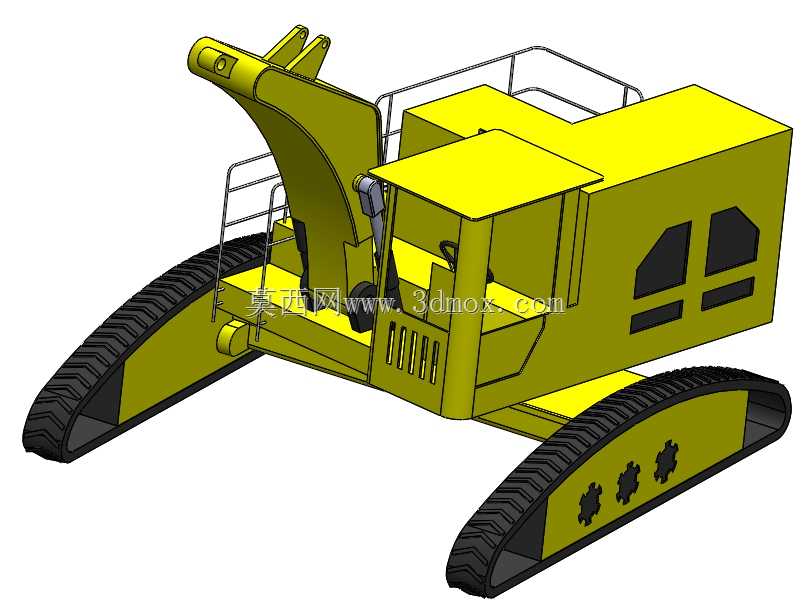

履带式装载机多用于松软泥泞、地形起伏较大的作业场景，比如林区集材、矿山渣堆清理、滩涂场地整备这类轮式设备易陷车、附着力不足的工况，相比轮式机型，履带接地比压可控制在0.05MPa以内，能在碎石、腐殖土、浅滩淤泥层上稳定作业，不会出现轮式设备常见的打滑陷车问题。这套三维装配模型完整还原了履带装载机的核心结构，从行走机构到作业端的连接关系都做了实体建模，没有做简化的外观包覆处理，结构件之间的装配间隙、铰接点的配合位置都按照实际工程设计的公差预留做了还原，方便后续做运动仿真或者结构改型时直接调用。

从功能特性来看，这套模型的作业臂采用了弯臂式结构，相比直臂设计，在相同举升高度下可以缩短整机的纵向长度，减少狭小场地转向时的回转半径，作业臂根部的铰接点布置在机身上部靠前的位置，举升时的力臂经过优化，转斗油缸和举升油缸的铰接位置避开了作业时的物料飞溅区域，能减少砂石磕碰油缸活塞杆的概率。驾驶舱采用了敞篷带防护顶棚的设计，顶棚边缘做了翻边加强，周围的防护栏杆高度符合工程机械操作安全规范，既可以给操作人员提供落物防护，也不会遮挡360度的作业视野，舱内的操作踏板、操纵杆位置都按照人机工程尺寸布置，操作人员坐姿状态下的手臂操作范围、脚部踩踏行程都在舒适区间内，长时间作业不容易产生疲劳。

行走部分的履带总成做了分件建模，驱动轮布置在履带架后端，导向轮在前端，支重轮沿履带架下沿等距布置，托链轮承托上半段履带避免下垂剐蹭机身，履带板采用了单筋齿结构，抓地能力强，在硬质碎石路面行驶时也不会因为筋齿过高产生过大的行驶阻力，履带架和机身主体之间采用了刚性连接，没有额外加悬架结构，因为这类重载作业设备需要保证作业时的机身稳定性，刚性连接可以让铲斗插入料堆时的载荷直接传递到履带接地段，不会因为悬架形变损失插入力。机身尾部的动力舱预留了足够的安装空间，侧面开设了格栅式通风口，既可以满足发动机散热的进风需求，也能阻挡大尺寸的砂石杂物进入舱内，动力舱的外形做了斜切处理，不会在设备转向时和履带架产生运动干涉。

做这套模型的设计思路时，首先是确定整机的作业载荷边界，按照额定铲斗容量1.2立方米的作业需求，倒推作业臂的板材厚度、铰接销轴的直径，再根据接地比压要求确定履带的宽度、接地长度，进而确定整机的宽度和轴距参数。整机宽度控制在2.4米以内，满足普通乡村道路的通行宽度要求，整机长度不含作业臂前伸状态时为4.2米，运输状态下将作业臂收至最低位置时的整机高度为2.8米，可以满足普通平板拖车的运输限高要求。安装边界方面，作业臂和机身连接的铰接座采用了加厚钢板焊接结构，安装孔的同轴度公差按照IT7级控制，后续装配时不需要额外配铰就能保证销轴顺利穿装，动力舱内的发动机安装支架预留了通用的安装孔位，可以适配不同功率的四缸柴油发动机，不需要重新改动机身主体结构，履带架和机身的连接螺栓采用了10.9级高强度螺栓的布置方案，螺栓孔的位置避开了机身内部的液压管路走线通道，后续维护时可以直接拆卸螺栓更换履带架部件，不需要拆解机身内部的管线。

这套模型的结构拆分逻辑完全按照实际生产的装配流程做的层级划分，总装层级下分行走总成、机身总成、作业臂总成、驾驶舱总成四个子装配，每个子装配下的零件都按照实际加工的零件号逻辑做了分组，不管是做有限元分析提取零件，还是做工程图导出，都可以直接选中对应子装配操作，不需要重新拆分模型。作业臂的液压管路走向也做了简化的实体建模，管路沿着作业臂内侧的走线槽布置，避开了作业臂转动时的弯折区域，管路的弯曲半径符合液压胶管的最小弯曲半径要求，实际装配时不会出现胶管折死堵流的问题。机身两侧的检修口位置也在模型上做了预留，日常维护时可以直接打开检修盖板更换液压滤芯、检查液压油位，不需要拆解机身侧板，维护便利性的设计细节也在模型里做了体现。
