Vespa踏板摩托56mm缸径赛车活塞结构

这款活塞对应Vespa踏板摩托改装赛车级动力单元，缸径规格为56mm，是通过逆向三维扫描获取的实体结构数据，在小排量踏板摩托竞速改装领域有很高的参考价值。踏板摩托的赛事改装中，活塞是决定动力输出上限的核心部件，原厂民用版本的活塞往往偏向低扭平顺性与耐用性设计，无法承受高转速下的爆发压力与热负荷，而这款赛用活塞的结构细节完全对应改装后的动力需求。

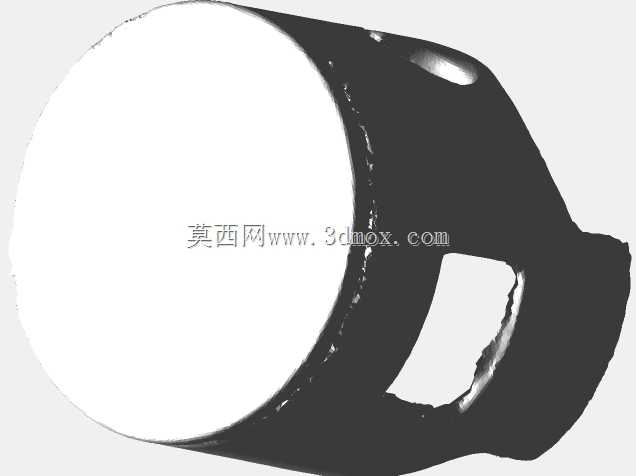

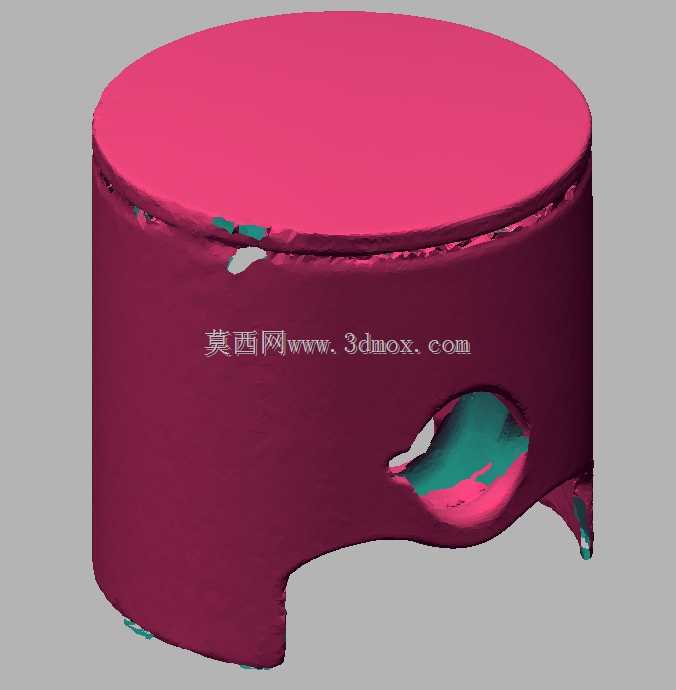

从实际装车场景来看，这类56mm缸径的改装活塞多用于Vespa原厂125cc级别动力的扩缸升级，改装后实际排量可提升至150cc以上，适配场地绕桩赛、直线加速赛等不同赛事场景的动力调校需求。活塞的裙部型线并非规则圆柱面，扫描获取的实体数据可以看到，裙部下端做了不对称的缺口避让设计，这是为了匹配改装曲轴的连杆摆角行程，避免活塞运行到下止点时与曲轴平衡块发生运动干涉，很多自行建模的改装活塞容易忽略这个避让边界，装车后会出现裙部磕碰曲轴的故障，直接导致发动机拉缸报废。

活塞销孔的位置经过偏心设计，从扫描结构上能看到销孔中心并非与活塞轴线完全垂直相交，而是向活塞主承压侧偏移了微小距离，这个设计可以抵消活塞换向时的敲缸异响，在高转速运转时降低活塞与缸壁的冲击载荷，提升整机运转的平顺性。活塞顶部的边缘区域可以看到扫描获取的细微倒角与不平整痕迹，这是实体赛用活塞经过边缘去应力处理后的真实形态，不同于量产民用活塞的光滑规整边缘，赛用活塞会刻意去除顶部尖角，避免高压缩比下的热点提前点火，同时减少应力集中导致的顶部开裂风险。

活塞环槽的位置与宽度也和民用版本有明显区别，扫描数据里的环槽更窄，适配的薄型活塞环可以降低往复运动的摩擦阻力，同时提升高转速下的密封性能，减少窜气量。活塞的销孔内侧可以看到加工后的储油槽结构，这是为了给活塞销提供持续润滑，避免高负荷下活塞销与销座出现干磨抱死。在三维建模参考时，需要注意活塞的安装边界尺寸：56mm的外径要和改装缸套的内径保持0.03-0.05mm的配合间隙，活塞销的孔径要匹配改装连杆的小头尺寸，活塞的总高度要对应缸体的压缩高度，确保活塞运行到上止点时顶部与缸盖燃烧室的间隙控制在0.8-1.2mm之间，间隙过小会导致活塞顶碰气门，间隙过大则会降低压缩比影响动力输出。

不同于正向设计的参数化活塞模型，这份扫描获取的实体数据完全还原了实际改装件的真实形态，包括裙部的轻量化减重凹陷、销座处的加强筋结构，这些细节都是经过多轮赛场测试优化后的结果，对于从事摩托改装件设计、逆向建模的工程师来说，可以直接参考这些经过实际验证的结构细节，避免从零开始设计时出现结构强度不足、运动干涉等问题。在做有限元分析时，这份扫描模型的真实曲面也比参数化简化模型更能准确反映活塞的应力分布，尤其是裙部缺口、销孔周边这些应力集中区域，真实的曲面过渡形态直接影响仿真结果的准确性，能帮助工程师更精准地判断活塞在高负荷下的结构可靠性。
