园林油锯配套内燃机气缸散热结构

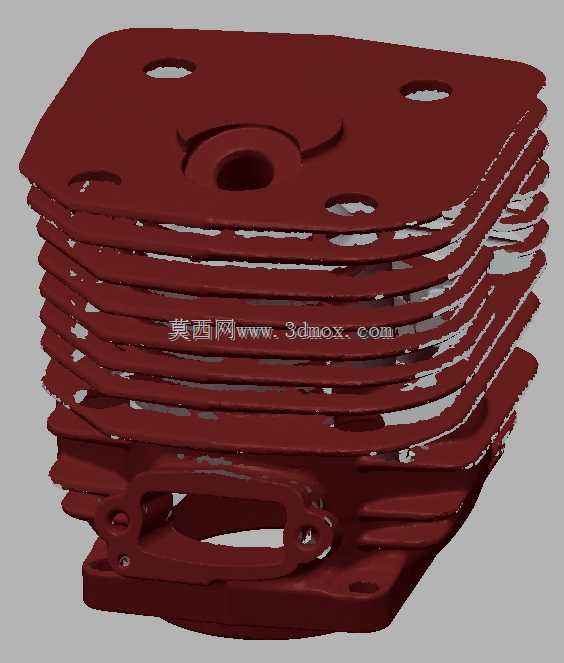

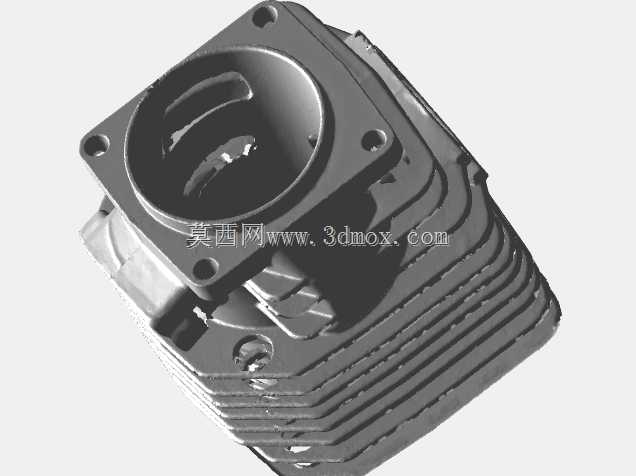

这款气缸是手持园林动力设备的核心承压部件，适配高转速二冲程内燃机，主要配套伐木油锯、高枝修剪动力头这类便携作业设备，这类设备作业时往往处于满负荷高转速工况，环境多为林区户外，通风条件不稳定，且设备本身没有额外的水冷散热回路，全靠气缸本体的散热结构完成工作热量导出，因此气缸的散热设计直接决定了动力单元的连续作业时长与使用寿命。从结构上看，主体采用一体化压铸成型的散热鳍片布局，鳍片沿气缸周向分层排布，每层鳍片的外轮廓并非规则圆形，而是根据缸体内部燃烧室的热场分布做了差异化延伸，燃烧室正上方区域的鳍片延伸长度更长，相邻鳍片之间的间距保持一致，既保证了作业时迎面气流能够顺利穿过鳍片间隙带走热量，又不会因为鳍片过密导致木屑、灰尘堆积堵塞散热通道，毕竟林区作业时产生的细碎木屑很容易附着在动力头表面，鳍片间距的设计充分考虑了杂物附着后的自清理能力，设备运行时的振动就能让附着的木屑自然脱落，不需要频繁停机清理。缸体下部的安装基座做了加厚处理，基座上预留的安装孔位与曲轴箱的定位凸台完全匹配，安装面的平面度控制在0.05mm以内，保证缸体与曲轴箱装配后能够实现可靠密封，避免二冲程发动机的扫气压力泄漏，影响动力输出。基座侧面的异形开孔是扫气通道的接口，对应二冲程发动机的回流扫气路径，开孔的边缘做了圆弧过渡处理，减少混合气在通道内流动的阻力，提升扫气效率，让缸内的废气能够更彻底排出，提升燃油利用率。缸体顶部的四个安装孔用于固定气缸盖，孔位周边做了局部加厚，避免缸盖螺栓拧紧时产生的应力导致缸体顶部变形，保证燃烧室的密封性能，顶部中心的开孔是火花塞安装位，孔内的螺纹精度直接决定火花塞的安装同轴度，避免火花塞电极偏置导致点火异常。在实际选型替换时，需要重点核对安装基座的孔位间距、缸体内径尺寸，以及扫气口的位置角度，这类手持动力设备的气缸安装边界非常紧凑，没有多余的调整空间，哪怕是几毫米的孔位偏差都会导致无法装配。另外散热鳍片的总高度也要和原设备的导风罩尺寸匹配，导风罩是将飞轮转动产生的强制气流导向气缸散热鳍片的关键部件，如果鳍片高度超出导风罩的覆盖范围，就会导致气流无法全部穿过鳍片间隙，散热效率大幅下降，连续作业时很容易出现缸体过热、活塞拉缸的故障。从设计思路来看，这款气缸没有追求多余的结构减重，而是在保证散热效率的前提下尽可能提升结构强度，因为手持动力设备作业时经常会遇到磕碰、树枝剐蹭的情况，外露的散热鳍片如果强度不足，很容易出现弯折、断裂，断裂的鳍片不仅会影响局部散热，还可能在振动下脱落卡入其他运动部件造成设备损坏，因此每层鳍片的根部都做了圆角过渡，降低应力集中的风险，哪怕受到侧向的剐蹭也不容易出现断裂。缸体的内壁工作表面是活塞往复运动的摩擦面，设计时预留了合适的珩磨余量，实际生产中会通过珩磨加工出交叉网纹，储存适量的润滑油，减少活塞环与缸壁的摩擦损耗，适配二冲程发动机燃油混合润滑的特性，不需要额外的压力润滑回路就能保证长时间工作的耐磨性能。
