石材加工用大理石板材处理输送设备

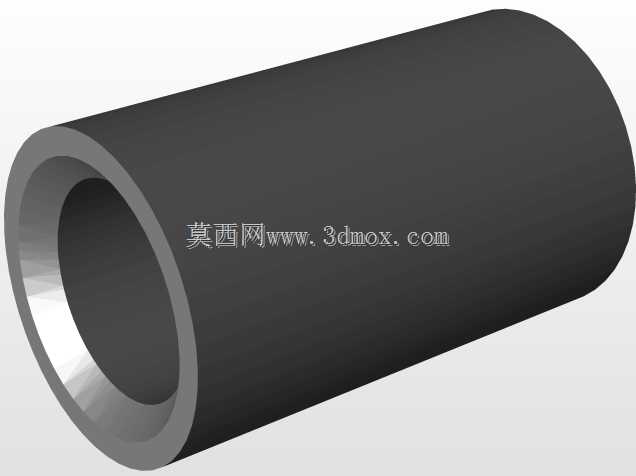

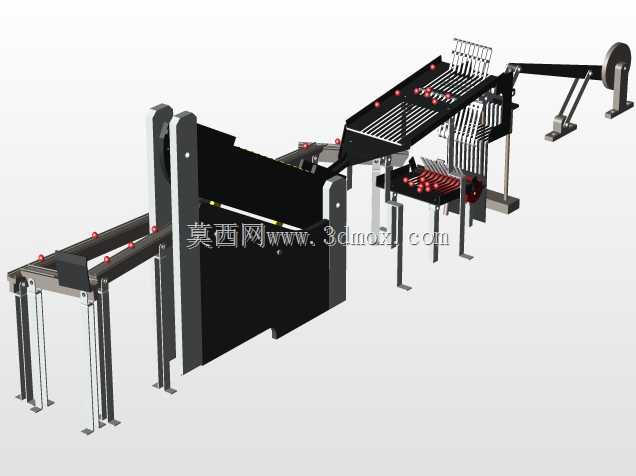

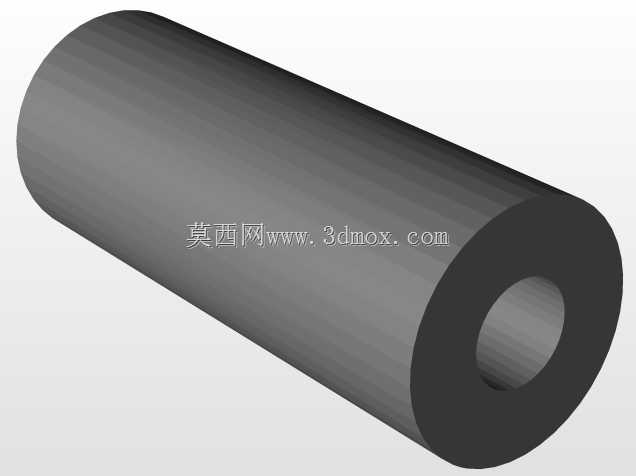

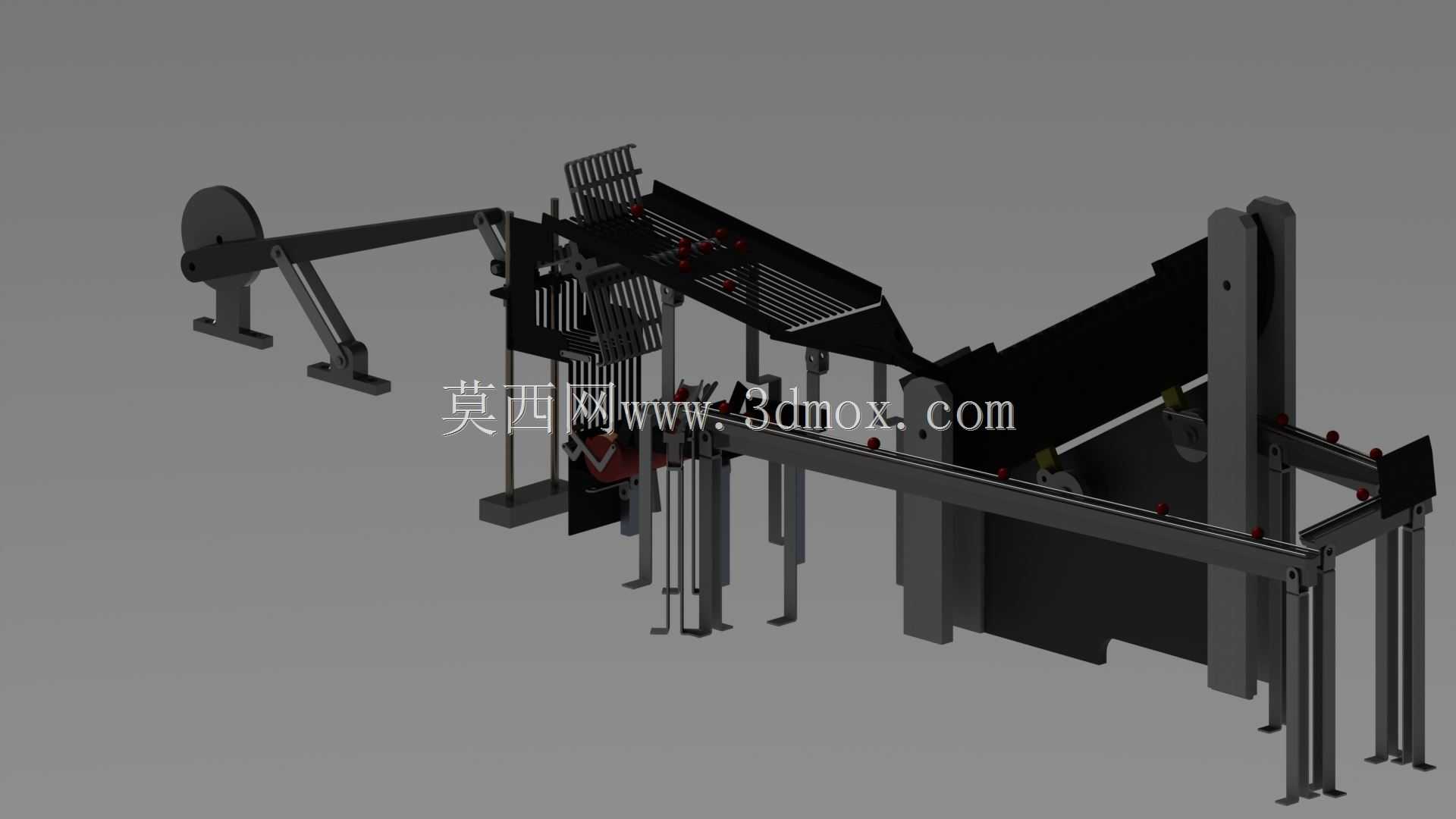

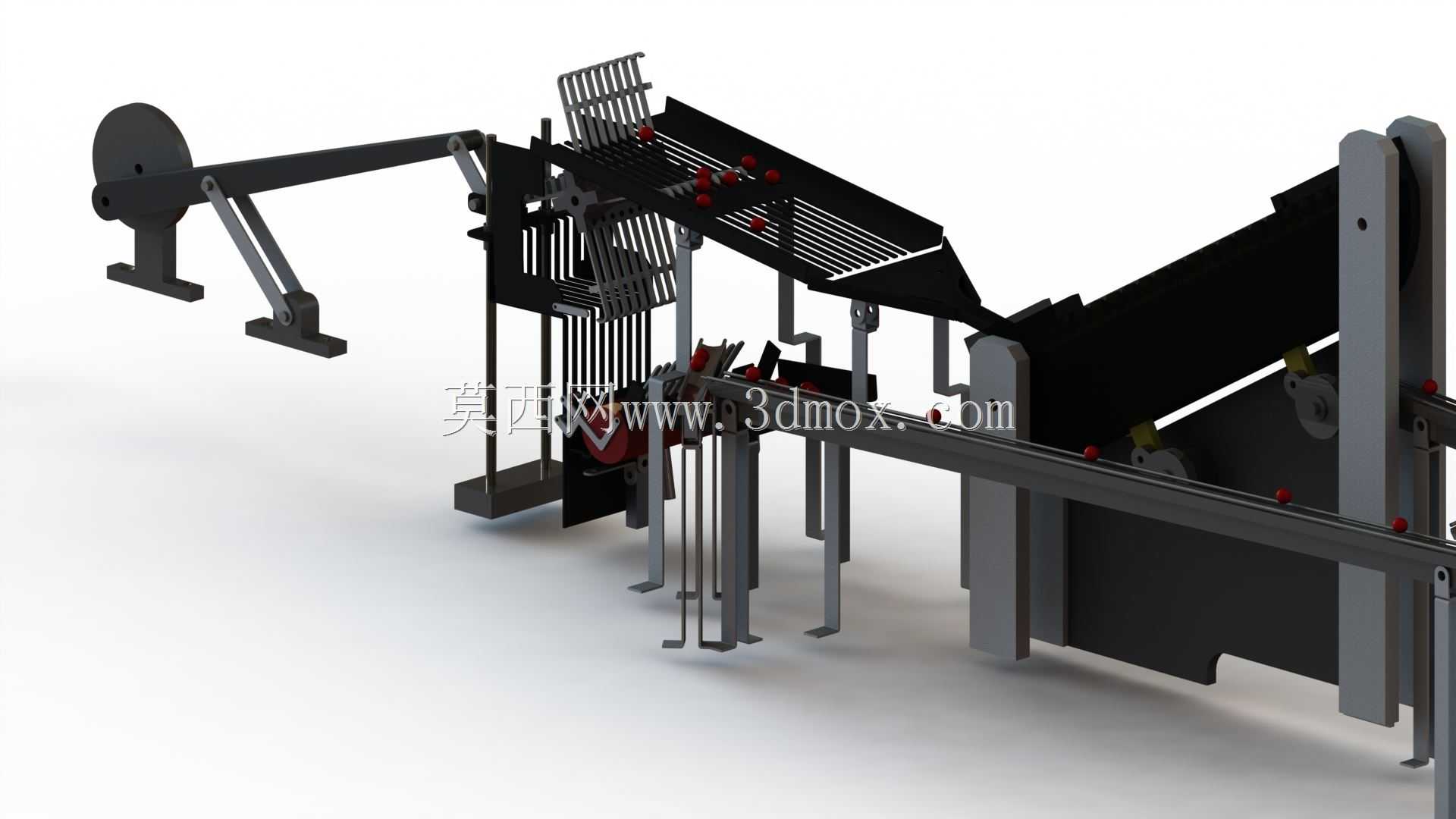

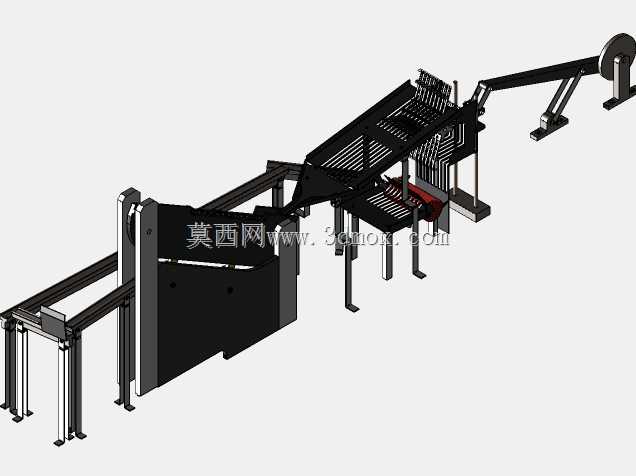

在建筑装饰石材加工的生产链路里，这类设备主要衔接在石材粗切工序之后，承担待加工大理石板材的输送、定位、工位流转功能，适配大尺寸天然石材板材的连续加工作业场景，可对接定厚、抛光、切边等后续加工工位，替代传统人工搬运板材的作业模式，降低大重量石材搬运过程中的磕碰损耗与作业安全风险。从结构设计逻辑来看，整套设备采用分段式机架布局，进料端设置倾斜导料结构，可承接前序切割设备输出的板材，通过带限位挡条的辊道组实现板材的平稳承接，避免大尺寸板材滑落；中段输送段采用可调间距的支撑立柱，可根据加工车间的地面平整度调整机架水平度，支撑腿底部设置安装固定板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证输送面整体水平度偏差不超过每米1毫米，避免板材输送过程中出现偏移卡滞。设备的侧边设置多组导向定位机构，可根据待加工大理石板材的宽度调整导向轮间距，保证板材在输送过程中始终沿预设路径行进，为后续加工工位提供精准的进料位置，减少后续工序的对位调整时间。出料端设置可摆动的接料臂结构，可对接不同高度的后续加工设备进料口，适配不同规格加工设备的衔接需求，接料臂的摆动角度可通过侧边的连杆调节机构锁定，调整范围覆盖0到30度的倾角区间，满足不同产线的布局高差适配要求。整套设备的结构件多采用型钢焊接成型，焊接后做去应力处理，避免长期承重出现结构变形，输送辊道采用耐磨材质包覆，减少与大理石板材硬接触造成的板面划伤，所有转动副位置均设置密封防尘结构，适配石材加工车间多粉尘的作业环境，减少粉尘进入转动部件造成的磨损，延长设备维护周期。在安装边界方面，设备整体沿输送方向的长度可根据产线布局需求做模块化拼接，单段标准单元长度为两米，现场安装时可根据车间可用空间调整拼接段数，设备宽度方向的最大外轮廓尺寸适配常规1.8米宽度以内的大理石板材加工需求，机架底部预留100毫米的高度调节余量，可抵消地面不平整带来的安装误差，设备两侧预留不小于600毫米的操作维护空间，方便日常对辊道、导向机构做清洁与易损件更换作业。设计过程中充分考虑石材加工的大负载特性，所有支撑结构的承重冗余按照单平米板材最大重量120千克做校核，保证满负载输送时机架变形量控制在允许范围内，不会出现板材跑偏、辊道卡滞的问题。设备的传动布局采用侧边集中传动的方式，将传动部件布置在机架的非操作侧，既减少粉尘对传动部件的侵蚀，也避免操作侧外露传动部件带来的安全隐患，传动链的张紧结构设置在易操作位置，日常维护时无需拆解大面积护罩即可完成张紧度调整。针对石材加工过程中常见的冷却水、磨屑掉落问题，设备的输送面下方设置倾斜导渣槽，可将掉落的磨屑、废水导排至车间的集中排污沟，避免废渣堆积在机架底部造成清洁困难，导渣槽采用可拆卸式设计，定期清理时可快速拆下冲洗。
