多输出端直线连杆传动机构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326298

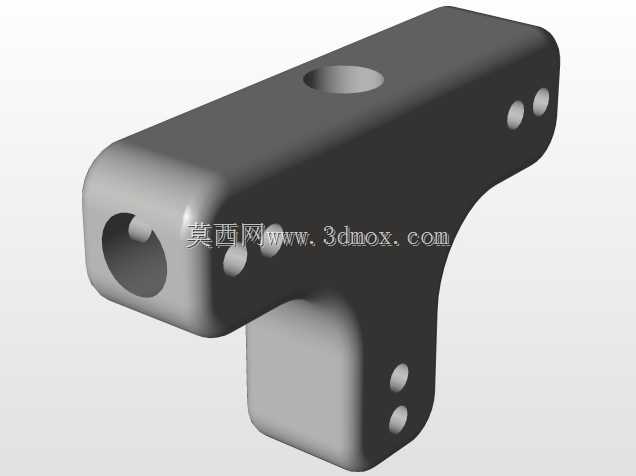

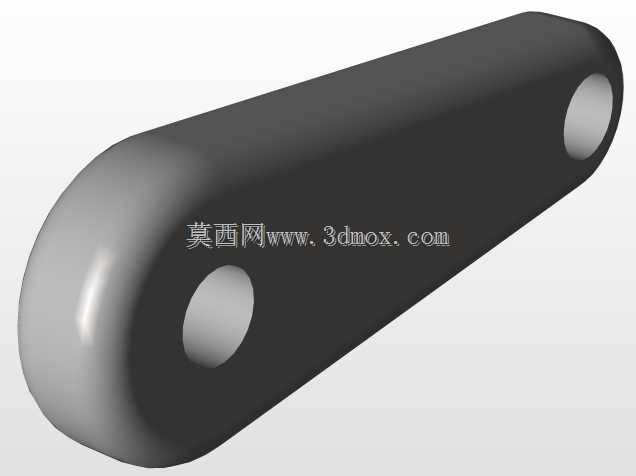

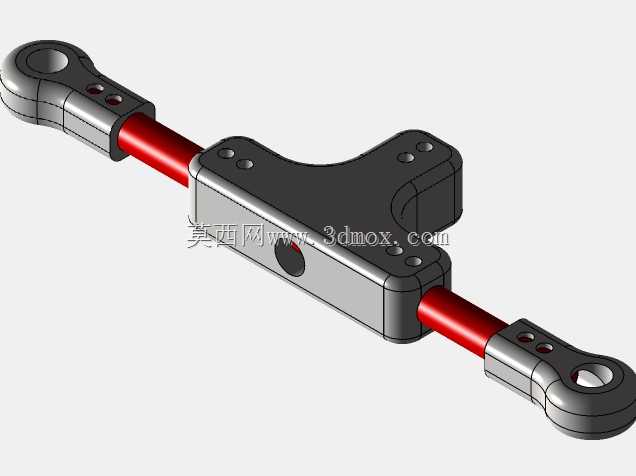

  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计
  • 多输出端直线连杆传动机构设计

这类直线连杆机构在轻工自动化生产线、包装设备进给单元、小型物料分拣工位的传动环节应用十分广泛,核心作用是将单一旋转动力输入,转化为多组沿固定直线轨迹的往复输出,替代传统多气缸同步驱动的方案,能大幅降低气动元件的布设成本与后期维护频次。从实际使用场景来看,这类机构常被集成在小型物料推送工位、标签贴合辅助进给、多工位同步顶料的结构中,相比齿轮齿条传动,连杆结构的抗冲击性能更强,在存在小幅粉尘、轻度油污的车间环境下,不需要频繁做润滑维护就能保持稳定运行,适合中低速、固定节拍的往复传动需求。

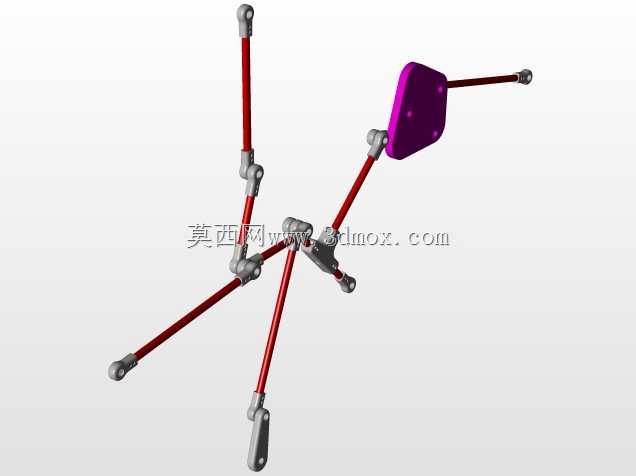

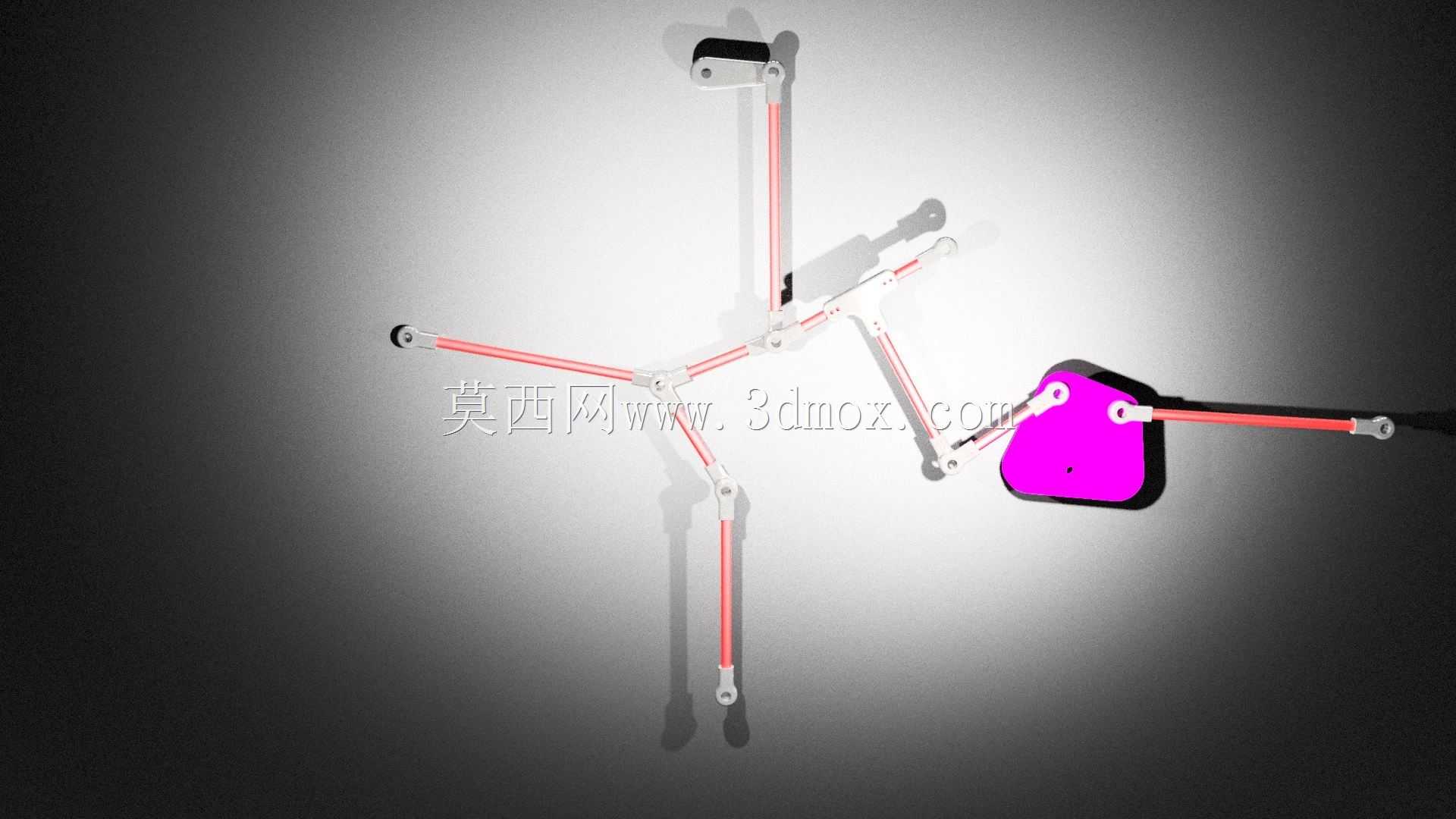

从功能特性上看,这套连杆机构采用单动力输入设计,输入端连接在紫色的偏心安装座上,动力源转动时,通过多组铰接连杆的力传递,能同时带动四个末端执行端沿各自的直线轨迹做同步往复运动,各输出端的运动相位差通过连杆的铰接点位预先设定,不需要额外加装同步控制元件,就能保证各工位动作的时序匹配。机构的所有铰接点都采用间隙配合的销轴连接,转动副处预留了润滑脂加注空间,长期运行时的磨损量可控,连杆主体采用轻量化的杆状结构,运动过程中的惯性力更小,驱动端的动力损耗比同行程的凸轮传动低15%左右,适合小负载的高频往复动作场景。

设计这套机构时,首先要确定各输出端的直线行程需求,再反推偏心输入盘的偏心距参数,偏心距的大小直接决定末端输出的直线行程,通常偏心距设置为行程的二分之一,同时要核算各连杆的长度比例,避免连杆运动过程中出现死点位置,尤其是在多输出端的结构中,每一组连杆的铰接点位置都要做运动仿真校核,防止相邻连杆在运动过程中出现干涉。铰接点的位置公差需要控制在0.02mm以内,否则长期运行后会出现累计间隙,导致末端输出的直线轨迹出现偏移,影响工位动作的精度。输入偏心座的安装面需要做定位销孔设计,保证动力源安装时的同轴度,避免运行过程中出现额外的径向载荷,缩短销轴的使用寿命。

从安装边界来看,这套机构的整体安装基面为偏心座所在的安装平面,所有连杆的运动都在平行于基面的平面内完成,安装时需要保证基面的平面度公差不低于0.1mm/m,防止连杆运动时出现卡滞。各末端输出端的连接接口设计为标准销轴孔,可以直接对接推块、吸嘴等执行元件,安装时需要在末端运动轨迹的两端预留5mm以上的安全余量,避免机构超程运行时出现结构碰撞。机构的整体厚度方向尺寸较小,可以直接集成在设备的立板或者安装面板上,不需要额外占用过多的设备内部空间,对于紧凑型的自动化设备来说,这种集成式的连杆传动结构,比分散布置的多个驱动元件更节省安装空间。

在实际选型适配时,需要根据末端的负载大小调整连杆的截面尺寸,如果负载超过5kg,需要将连杆的材质从工程塑料更换为铝合金材质,同时加大铰接销轴的直径,提升转动副的承载能力。机构的运动节拍通常可以适配最高120次/分钟的往复动作,运行时的噪音低于60分贝,适合对噪音控制有要求的车间生产环境。另外,这套连杆机构的运动轨迹是固定的,一旦加工装配完成,输出端的行程和运动时序就无法调整,因此在前期设计阶段,必须精准匹配工位的动作需求,预留合理的行程余量,避免后期无法调整导致机构无法适配工位要求。
