可伸缩自行车座椅防护套结构设计

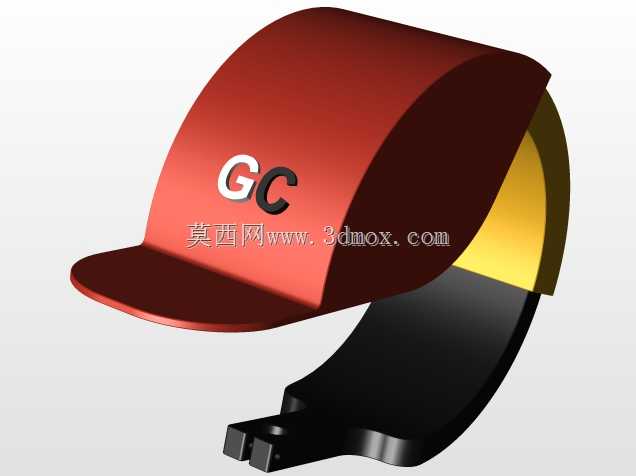

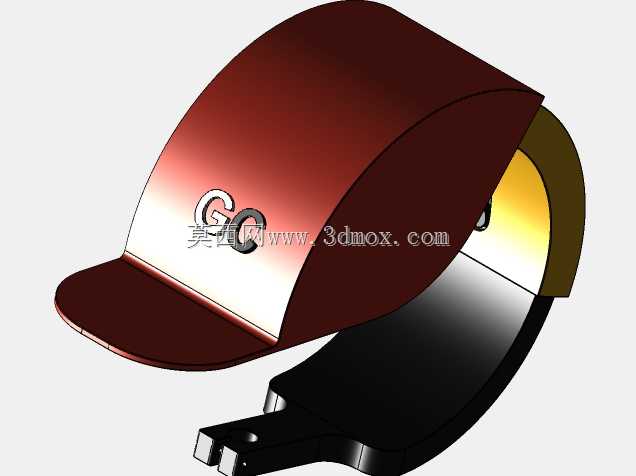

　　日常户外停放自行车时，车座长期暴露在露天环境下，会面临日晒老化、雨淋浸湿、落灰积污等问题，传统固定式车座套要么收纳不便，要么容易遗失，这款伸缩式座椅护套正是针对这类实际使用痛点开发的配套配件。从安装边界来看，该护套的固定基座采用抱箍式锁紧结构，适配常规直径22mm-27mm的自行车座管，安装时无需改动原有车座结构，只需松开抱箍螺栓将基座固定在座管下方合适位置，锁紧后即可完成装配，整体安装后突出座管的最大径向尺寸不超过80mm，不会干扰骑行时腿部的踩踏动作，也不会与后轮挡泥板、货架等常见后装配件产生运动干涉。从功能特性上看，该护套采用抽拉伸缩的结构逻辑，未使用时整个防护壳体完全收缩叠合在基座位置，整体长度仅120mm，

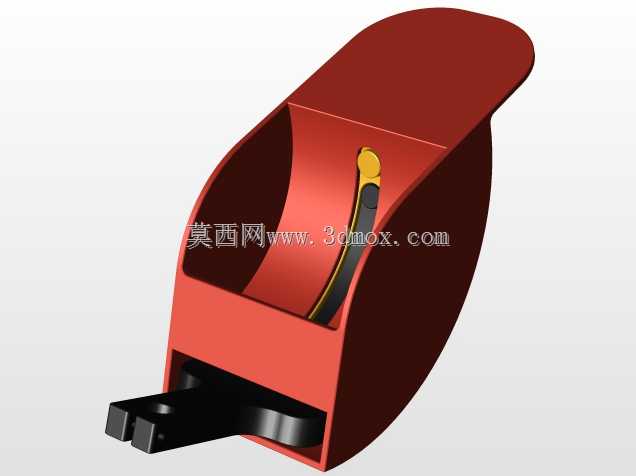

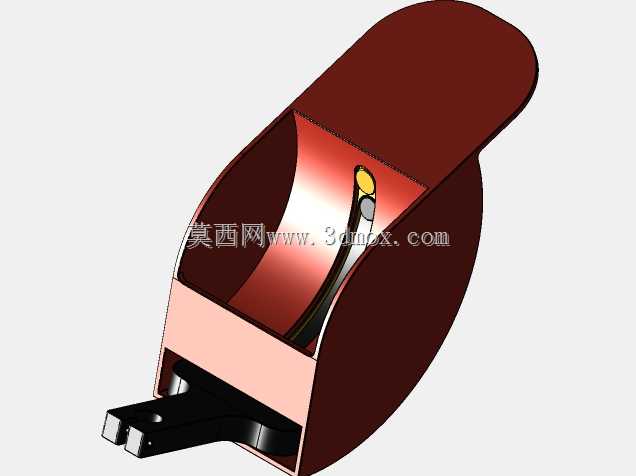

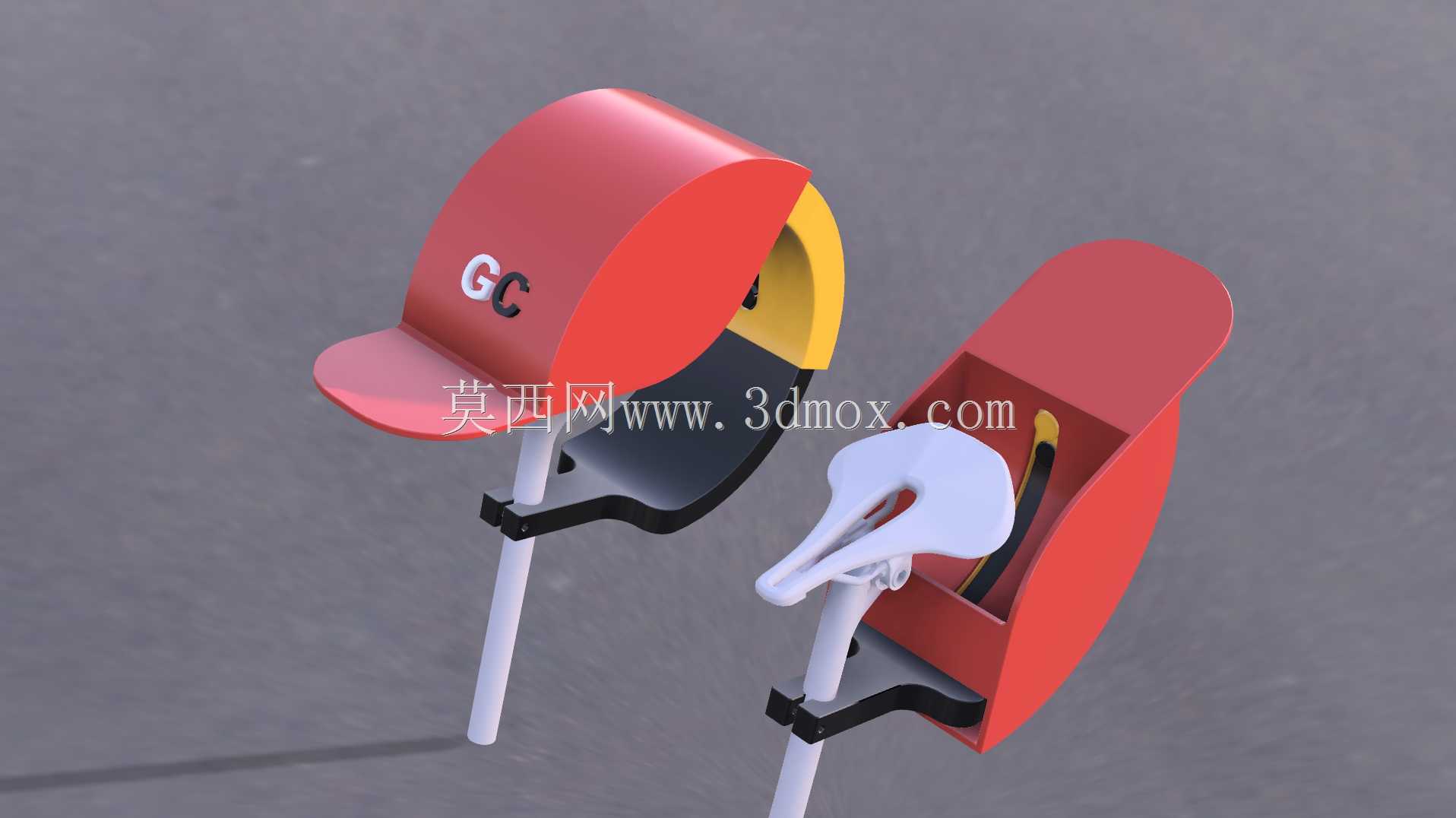

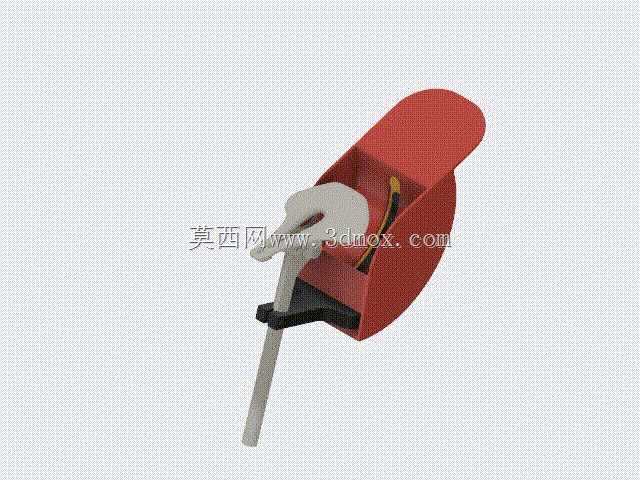

　　紧贴座管侧面不会额外占用过多空间，需要使用时只需拉动护套前端的帽檐结构，将弧形防护壳完全展开，即可完整覆盖整个自行车座的顶面与侧面，展开后内部容纳尺寸适配宽度140mm-160mm、长度240mm-280mm的常规城市车、山地车坐垫，罩合后边缘与坐垫侧面留有5mm左右的间隙，不会蹭脏坐垫表面，也能避免雨水顺着边缘渗入坐垫表层。设计思路上，这款护套采用多段弧形壳体嵌套的结构，每段壳体的侧边都设置有导向滑槽与限位凸台，拉伸到最大行程时会自动卡合限位，不会因为外力拉扯导致壳体脱节，收回时只需轻推前端帽檐即可逐段叠合收回，操作全程无需额外的锁扣或者固定结构，单手握持即可完成操作。考虑到户外使用的场景，护套的弧形外壳采用流线型设计，

　　表面光滑无突出棱角，雨天落在护套表面的雨水会顺着弧形曲面快速滑落，不会在表面积水，壳体边缘做了卷边处理，没有尖锐毛边，抽拉操作时不会划伤手部。在实际应用场景中，这款配件除了日常通勤停车时的座椅防护，也适合长途骑行、户外露营时临时停车使用，快速展开就能避免座椅被阳光晒得发烫，或者被露水、霜冻打湿，收回后不影响正常骑行的操控与通过性。结构设计上，整个护套的转动连接部位采用一体化的铰接结构，配合抱箍基座可以实现小角度的俯仰调整，能够根据不同坐垫的倾斜角度调整护套的罩合角度，保证防护覆盖的完整性。嵌套的各段壳体壁厚控制在2mm，既保证了结构强度，日常轻微磕碰不会出现开裂变形，也控制了整体重量，整套配件总重量不超过150g，

　　不会给自行车增加过多的负重。壳体内部设置有弹性抵接片，当护套完全罩合在座椅上时，抵接片会轻轻压在坐垫侧面，避免刮风时护套被吹得晃动移位，同时也不会因为压力过大导致收回时卡滞。不同于传统的布艺座套，这款硬质结构的护套不会出现渗水、老化发黏的问题，表面脏污后只需用抹布擦拭即可清洁，长期户外使用也不会出现褪色、脆化的问题。针对共享自行车、公共租赁自行车这类高频公用场景，这种集成在座管上的伸缩护套也能避免配件遗失的问题，无需用户随身携带座套，随用随拉，用完即收，大幅提升公共车辆座椅的使用体验。在结构建模过程中，各段嵌套壳体的配合公差控制在0.2mm，既保证抽拉过程顺畅无卡顿，也不会因为间隙过大导致壳体晃动产生异响，铰接部位的转动阻尼经过适配调整，调整角度后可以保持在固定位置，不会因为自重下垂影响防护效果。
