带滑动增隙功能的车门铰链结构设计

在日常车辆使用与特种通行场景中，常规车门铰链仅能实现绕固定轴的旋转启闭，当门洞净宽不足、需要搬运大尺寸家具或是轮椅通行时，固定旋转轴的车门无法额外让出通行间隙，容易出现磕碰、通行受阻的问题，这类场景下常规铰链的局限性十分突出。这套带滑动功能的车门铰接结构，正是针对这类窄门洞通行痛点开发的，其安装逻辑与普通车门铰链保持一致，不需要对车门、门框的主体安装结构做大幅改动，就能在原有铰接旋转功能的基础上，额外增加滑动位移的补偿能力。

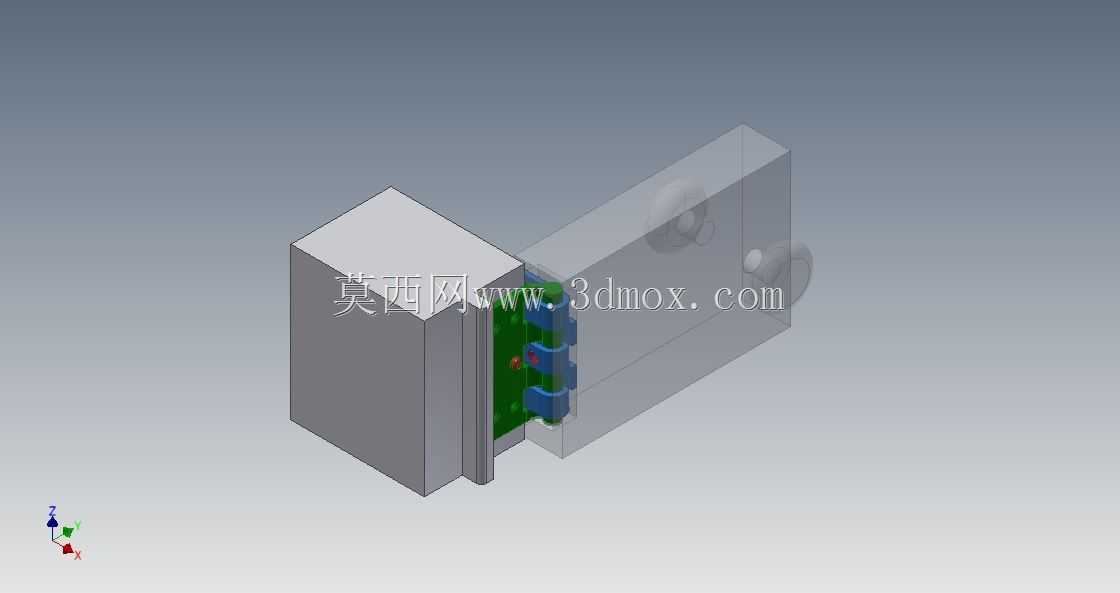

从结构组成来看，这套铰链分为门框固定侧、车门连接侧、滑动导向副与锁止组件四个核心部分。门框固定侧的基座采用刚性块状结构，预留有标准的安装孔位，可直接通过紧固件固定在车门框的对应安装面上，安装面的贴合度设计充分考虑了常规车门框的型材截面特征，不需要额外加工复杂的适配结构。车门连接侧则与车门内板的安装位匹配，同样采用标准化的安装孔布局，和常规铰链的安装边界保持通用，降低现场改装或是批量装配的适配成本。

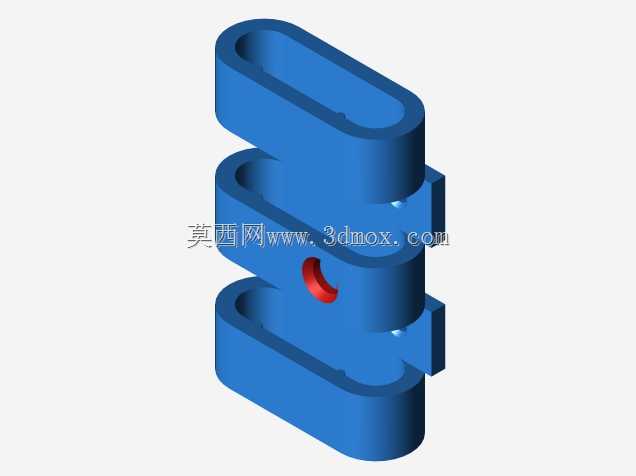

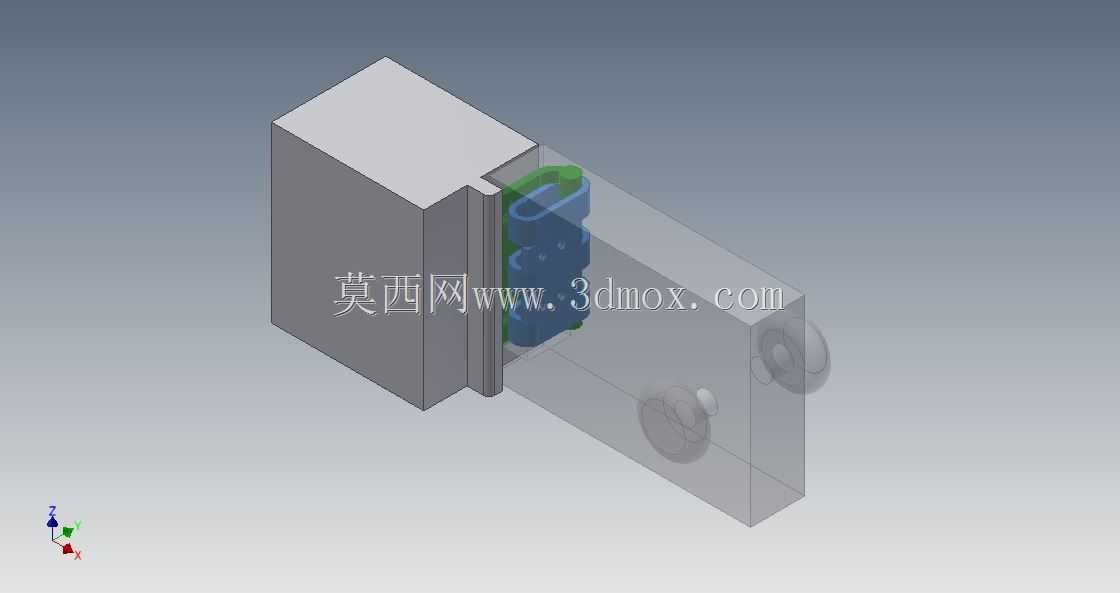

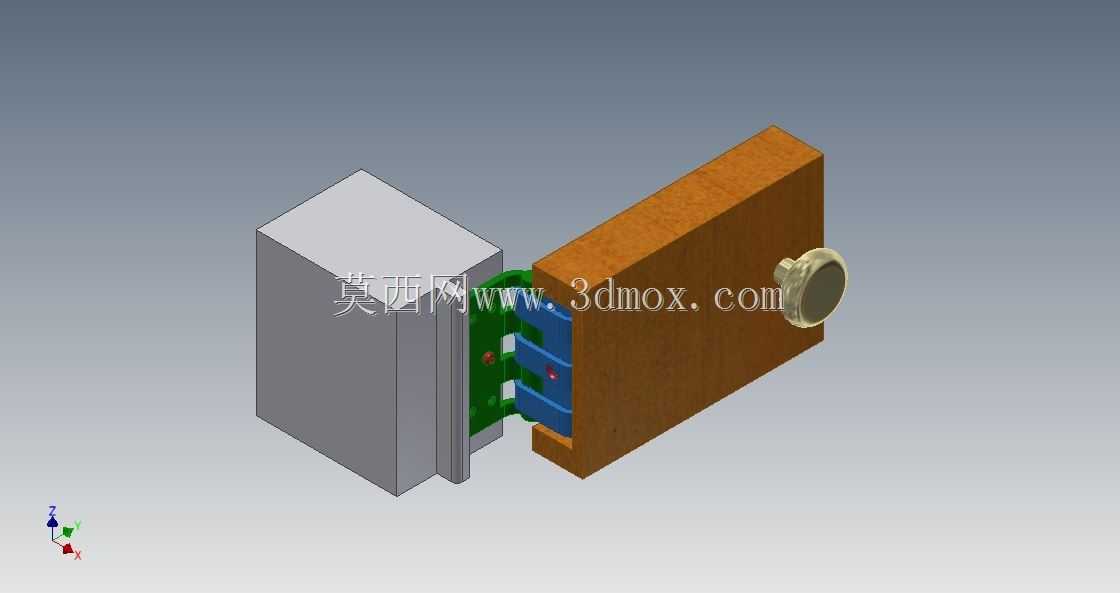

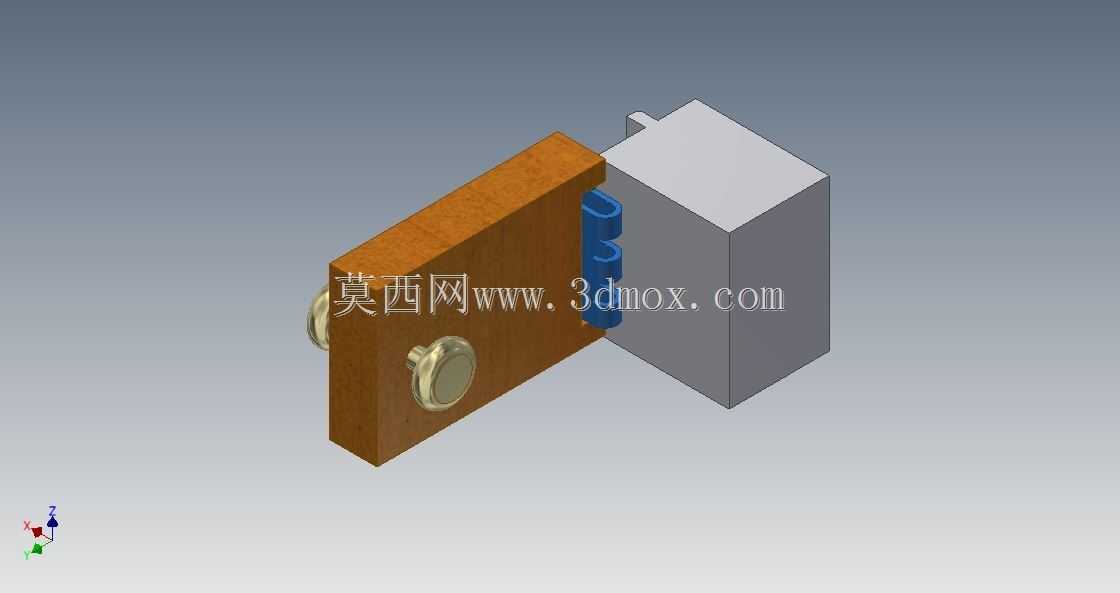

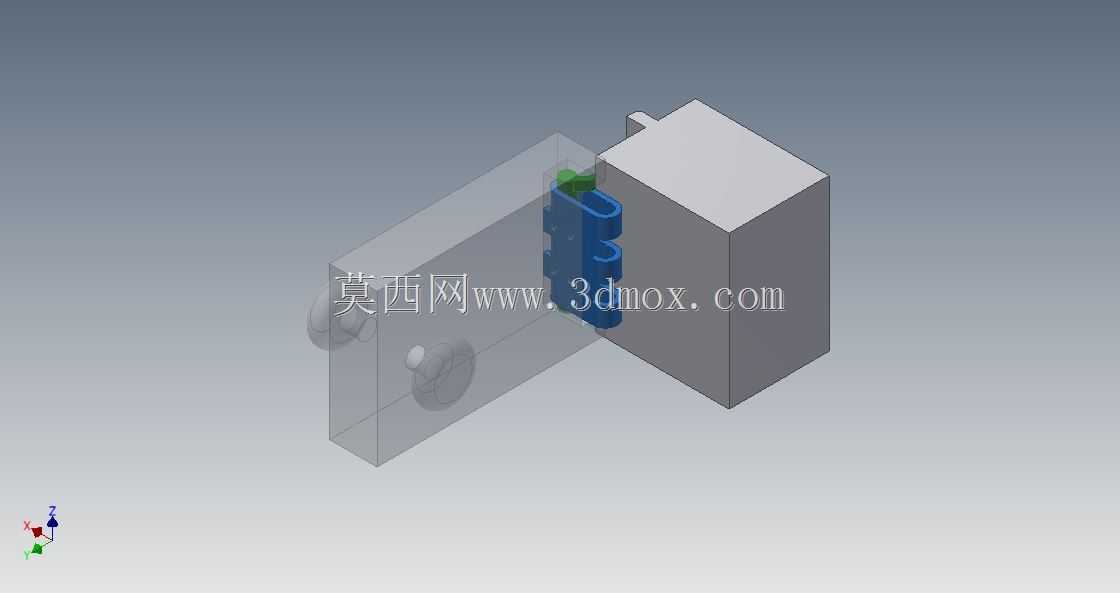

滑动功能的实现依靠内置的导向滑槽与限位销结构，也就是结构示意中蓝色的铰接滑动组件，当车门开启到特定角度后，滑动副解锁，车门连接侧可沿着导向滑槽向外侧滑动一定距离，这个滑动行程控制在1-2厘米的区间，刚好能够弥补窄门洞的通行宽度缺口，既不会因为滑动行程过大导致铰链结构刚度不足，也能满足家具搬运、轮椅通行的额外间隙需求。滑槽的两端设计有硬限位结构，避免滑动过程中出现组件脱出的问题，滑动副的配合面采用低摩擦的接触面设计，长期使用也不会出现卡滞、滑动不畅的问题。

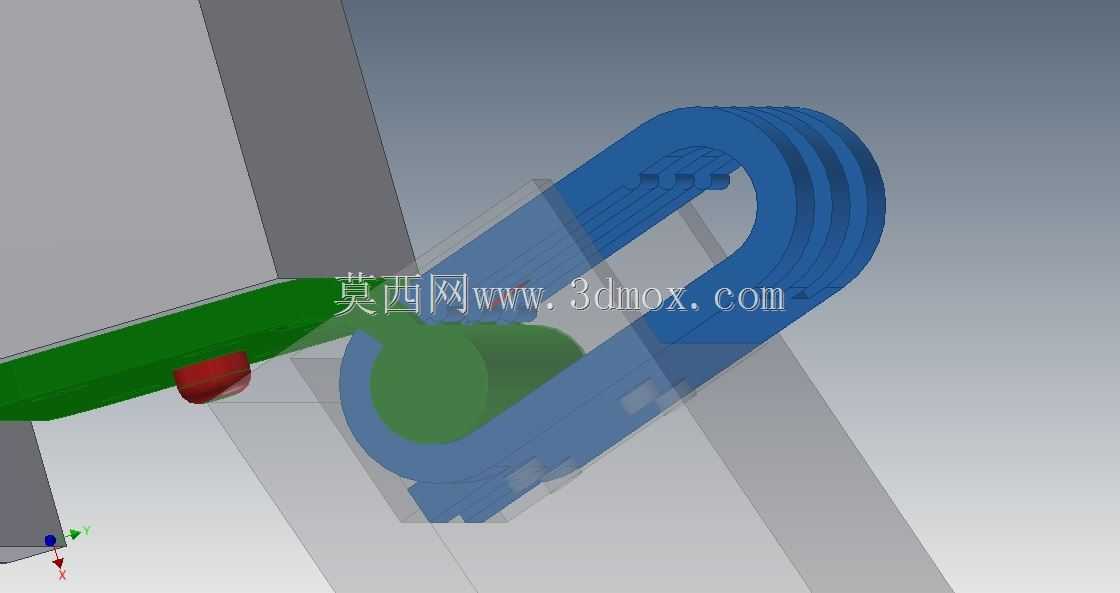

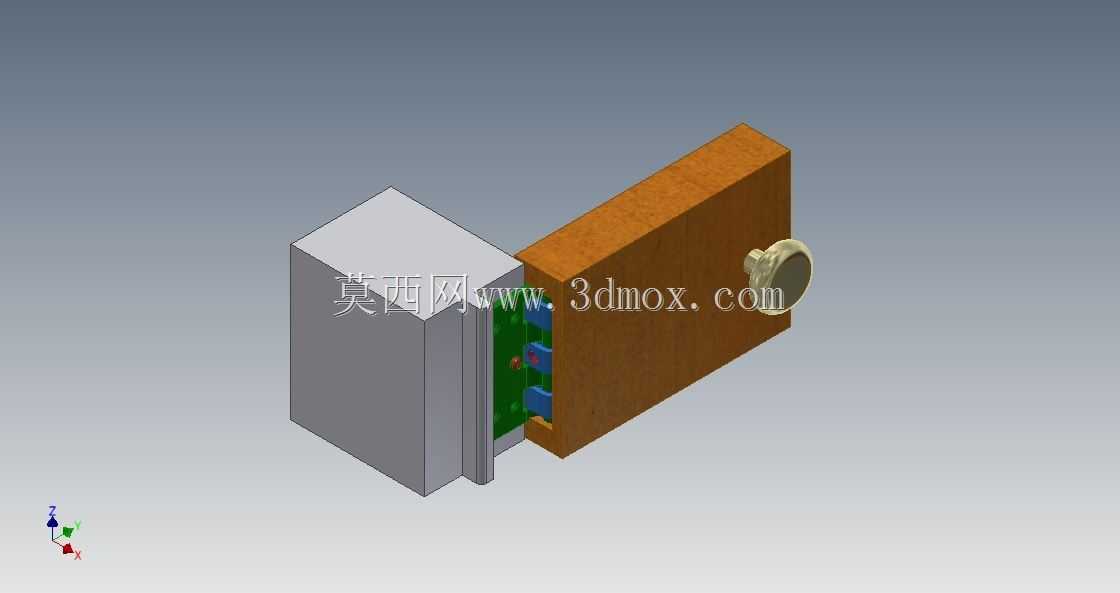

为了避免车门关闭状态下滑动副出现窜动，结构中集成了红色的锁止组件，当车门旋转至完全关闭位置时，锁止销会自动卡入滑动组件的定位孔中，将滑动副完全锁死，此时铰链的工作状态和常规固定轴铰链完全一致，能够承受车门启闭过程中的冲击载荷，不会因为滑动间隙的存在导致车门下沉、关闭异响等问题。当需要开启大间隙通行时，随着车门旋转开启，锁止组件会自动脱离定位孔，滑动副恢复可滑动状态，不需要额外的手动解锁操作，使用逻辑和普通车门铰链没有区别，不会增加用户的使用学习成本。

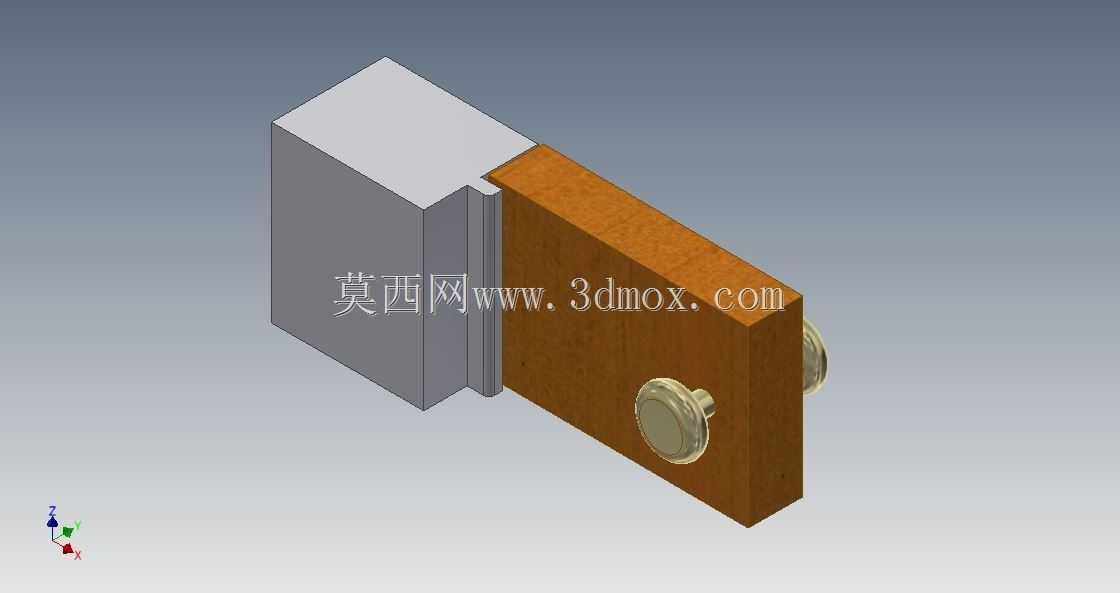

从安装边界来看，这套铰链的整体外形尺寸和同载荷等级的常规车门铰链接近，厚度方向的尺寸控制在常规车门安装腔的容纳范围内，不需要对车门内部的钣金结构做掏空处理，X、Y、Z三个方向的安装孔距和常规通用铰链保持互换性，既可以用于新车的配套装配，也可以用于现有车辆的铰链替换升级。在载荷设计上，滑动副的配合面做了刚度强化处理，能够承受常规家用车门、机柜柜门的自重载荷，反复启闭滑动的疲劳寿命满足日常使用的频次要求，不会因为长期滑动磨损出现松旷问题。

除了乘用车车门场景外，这套滑动铰链的结构逻辑同样适用于办公室机柜柜门、无障碍通道门等场景，这类场景同样存在柜门需要完全嵌入柜体、常规铰链开启后门板占用侧边空间、通行间隙不足的问题，只需要根据对应门体的自重调整铰链的板材厚度与安装孔位，就可以快速适配不同的使用场景。相比市面上常见的长滑轨式滑动铰链，这套结构的滑轨长度更短，整体结构更紧凑，不需要在门框或是柜体上预留长距离的滑轨安装空间，安装适配性更强，同时锁止结构集成在铰链内部，不需要额外加装独立的锁止配件，整体装配工序更简单。在结构设计过程中，充分考虑了装配公差的补偿能力，滑动副的配合间隙预留了合理的公差带，即使安装面存在少量的平面度误差，也不会影响滑动功能的正常实现，降低了对现场安装精度的要求。
