模块化立方星主体框架结构设计

该结构面向微纳卫星中的立方星研制场景，适配1U规格立方星的主体承载需求，可作为星载单机、电路板、载荷模块的安装承载基体，覆盖高校航天科研立方星试制、商业微纳卫星快速集成、3D打印航天结构验证等多个实际应用场景，能够满足小卫星快速总装、模块化替换、低成本试制的实际工程需求。

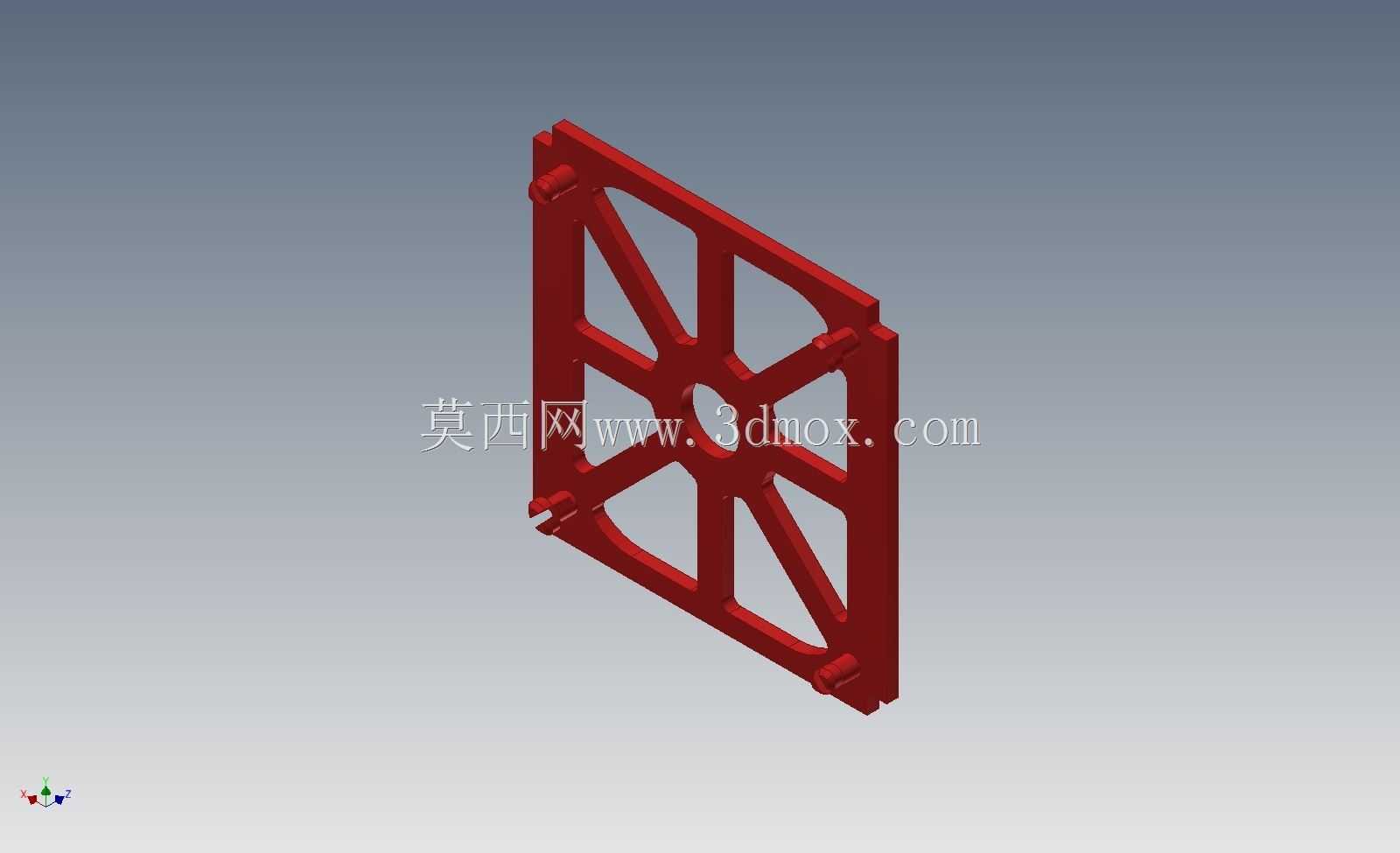

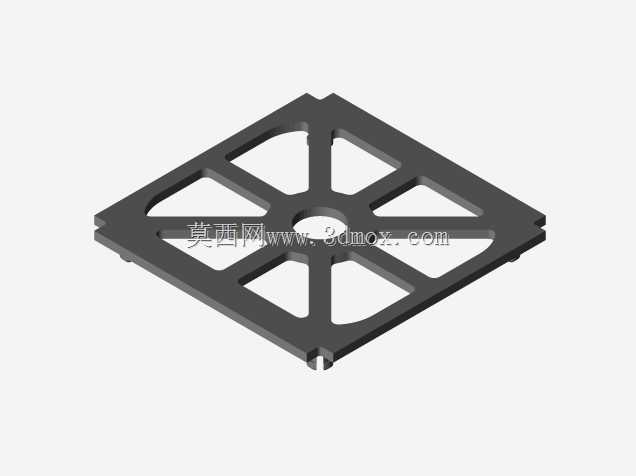

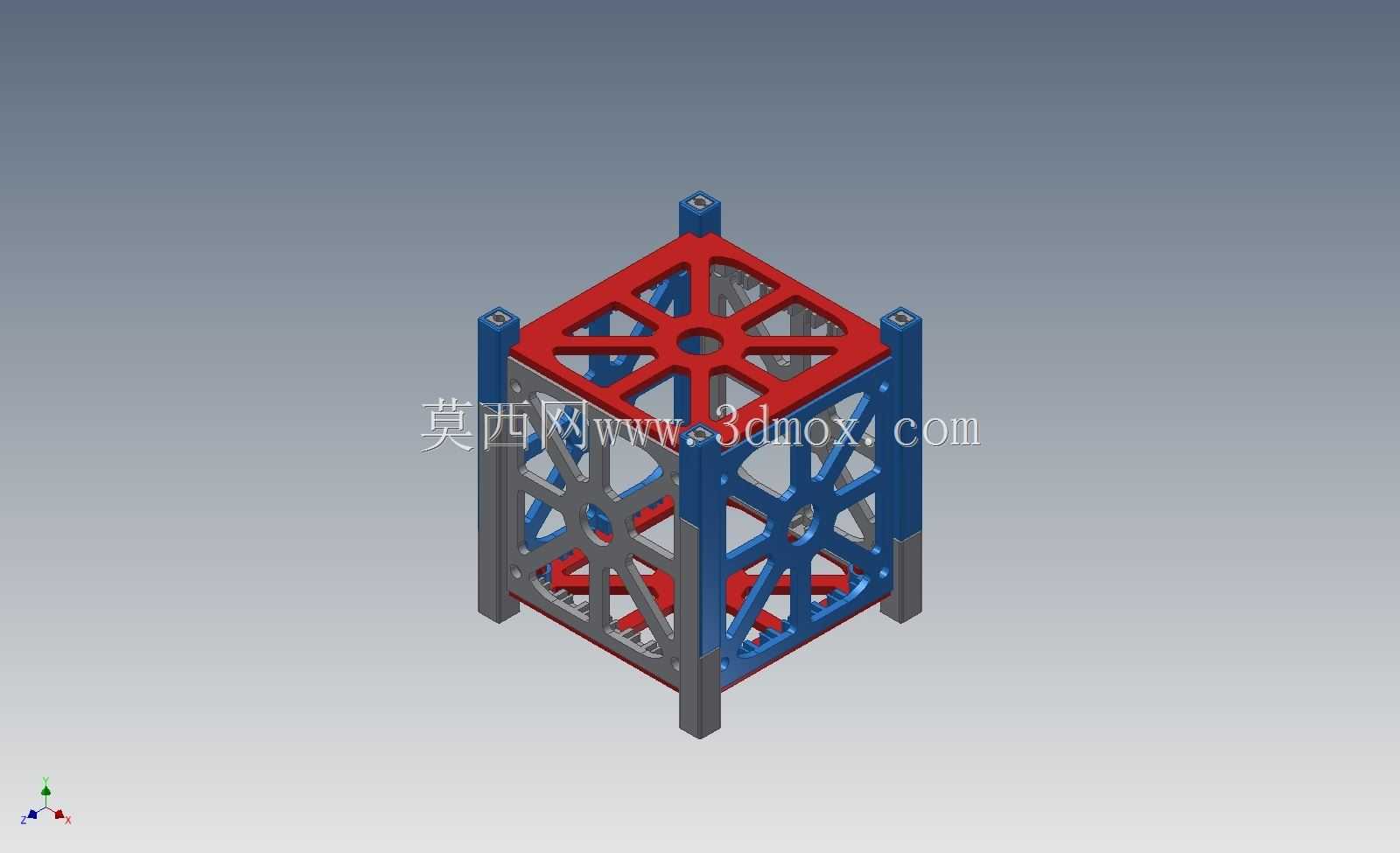

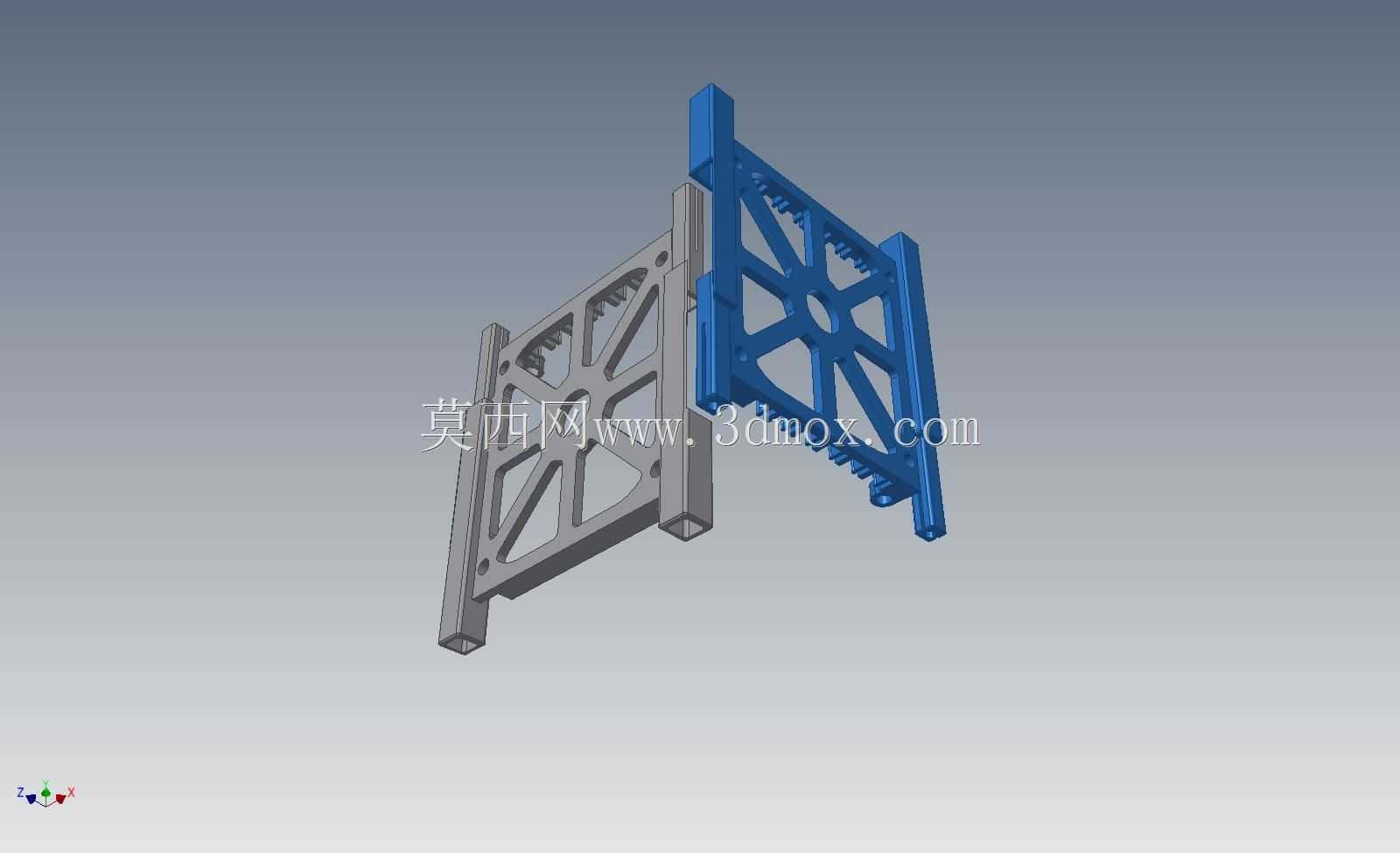

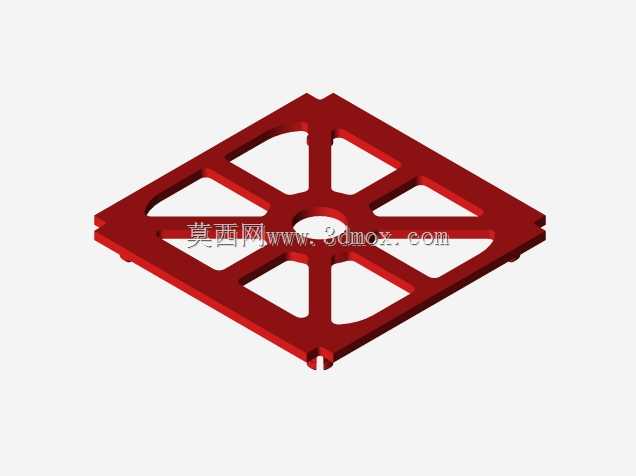

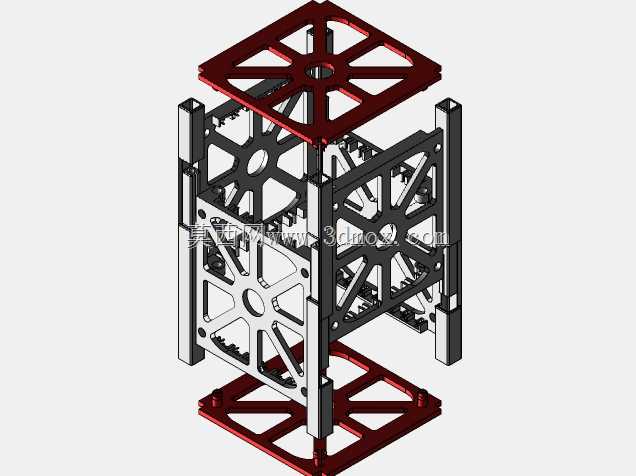

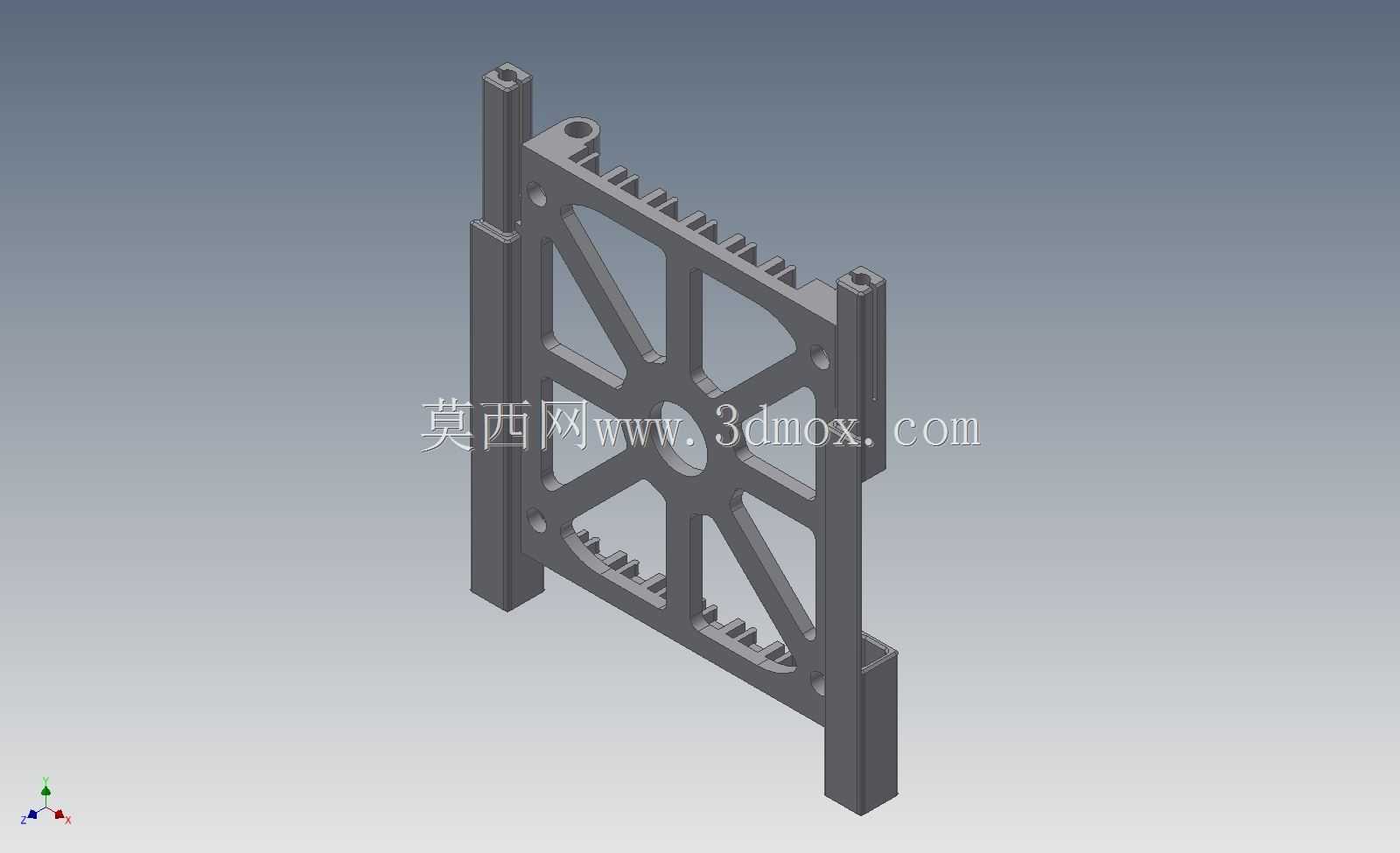

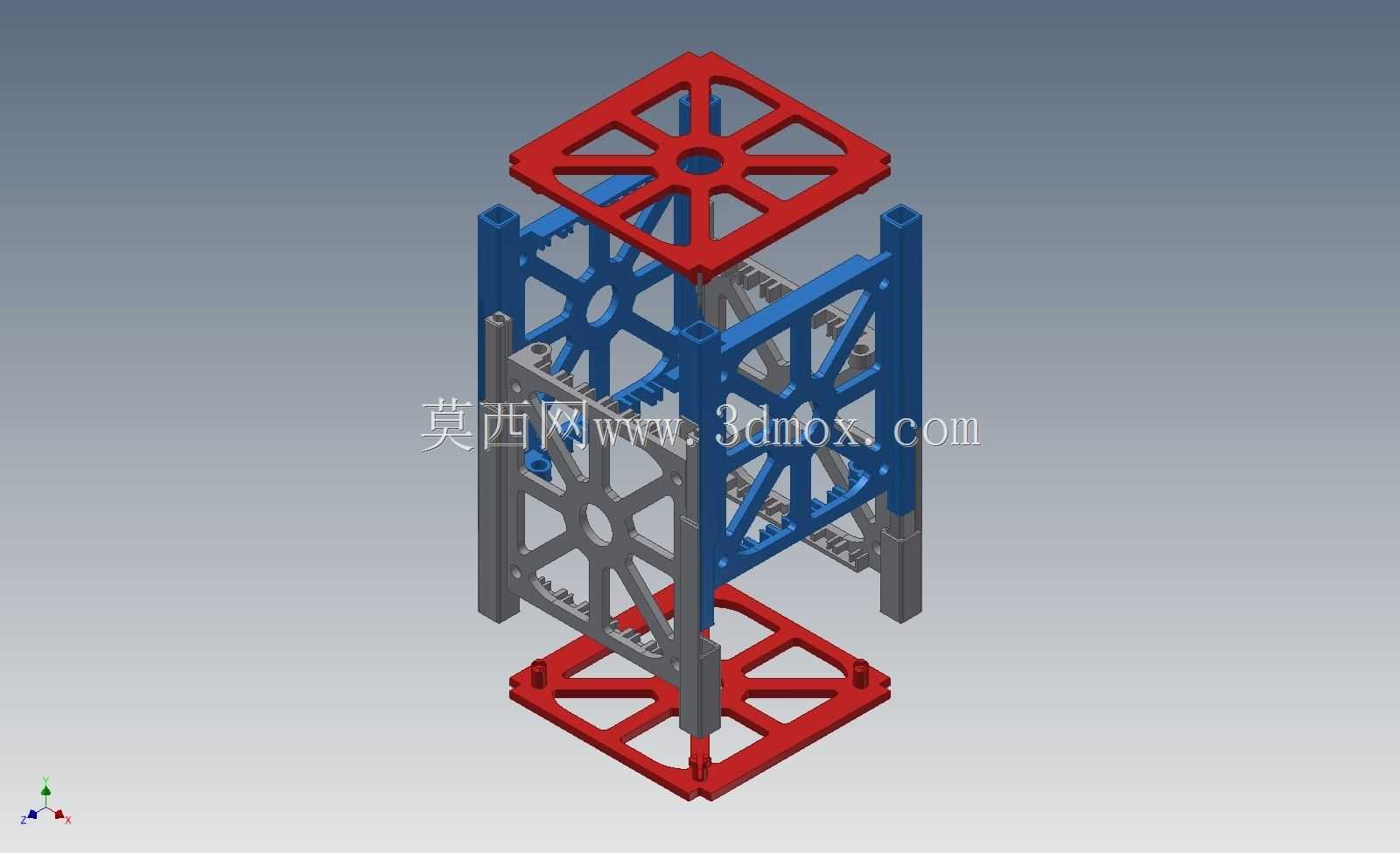

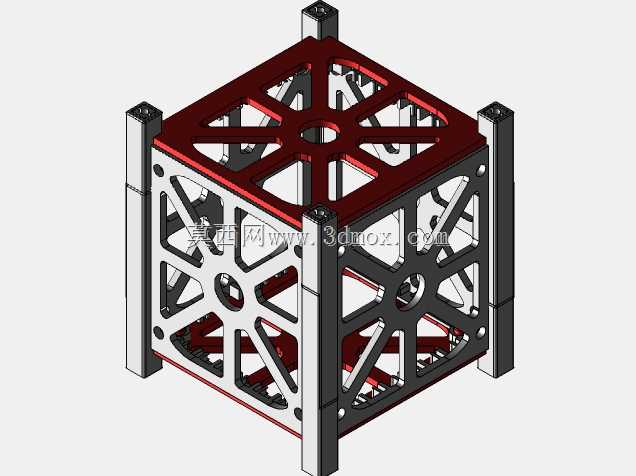

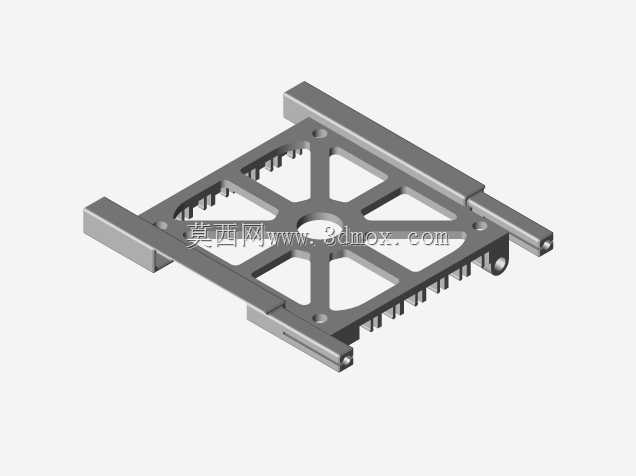

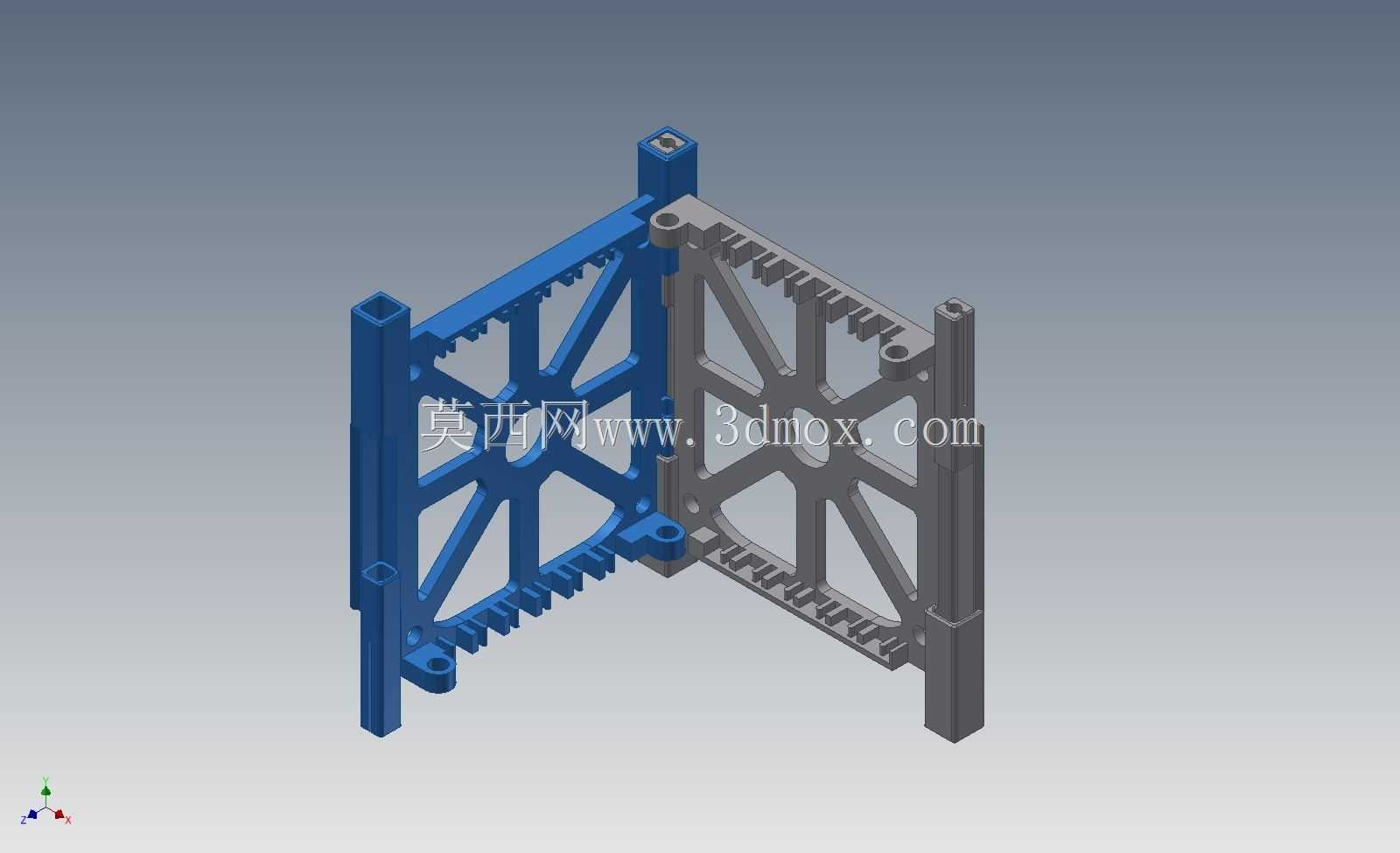

从功能特性来看，该框架采用四立柱配合上下端板、侧面板的笼式承载结构，上下端板采用辐条式镂空构型，在保证端面安装平面度、结构整体刚度的前提下，尽可能去除非承载区域的材料冗余，降低整星结构自重占比，适配立方星严格的重量约束要求。侧面板采用统一化构型设计，四块侧面板结构完全一致，无需区分安装方位，可大幅减少零件种类，降低加工、备料与总装的管理成本，总装过程中无需对侧面板进行选型配对，任意一块侧面板均可适配对应安装位，有效缩短总装周期。

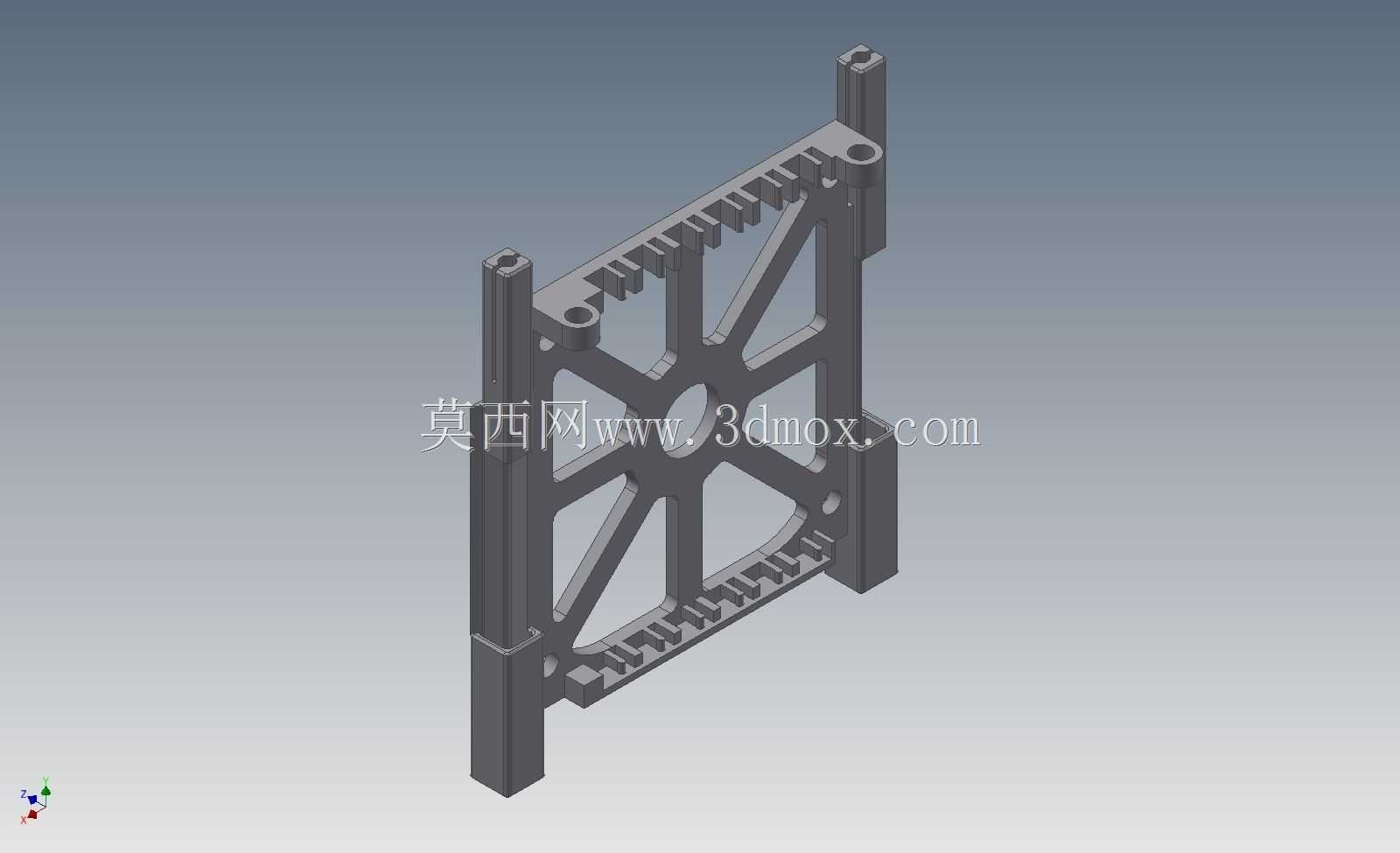

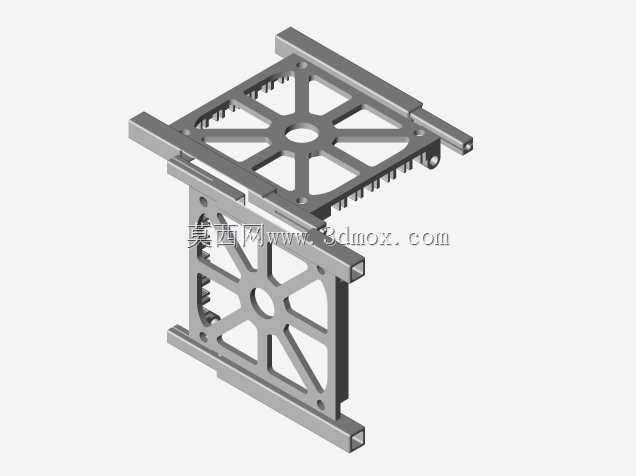

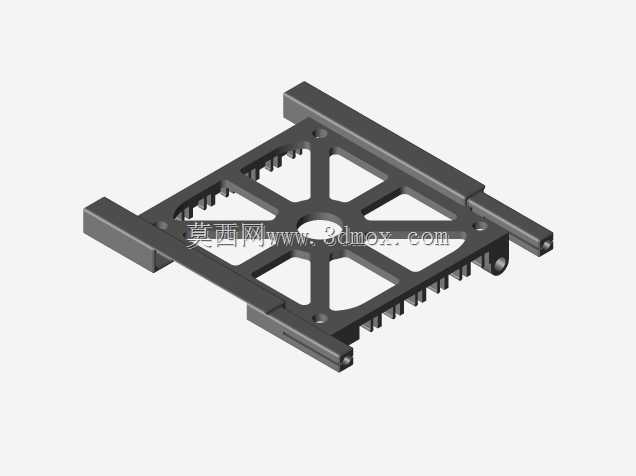

结构设计过程中充分考虑了3D打印工艺的成型特性，针对外部通道结构取消了开槽设计，避免打印过程中薄壁长结构出现翘曲变形，保证成型后零件的形位公差满足装配要求。结构集成了无螺钉卡扣连接结构，通过捕捉连接器的构型设计实现零件之间的快速卡接，既可以直观展示紧固件的装配逻辑，也预留了3D打印分离式连接器的安装空间，方便后续维护过程中的模块拆装，无需借助专用工具即可完成侧面板的拆卸与更换，适配星载模块快速迭代替换的需求。针对星载电路板的安装需求，框架内侧设计了带柔性卡舌的板槽结构，装配过程中柔性卡舌可通过自身弹性变形补偿尺寸公差，消除装配应力，同时对电路板形成可靠的侧向约束，避免发射阶段振动载荷下电路板出现窜动，柔性卡舌的变形量经过适配设计，既可以保证插拔过程的顺畅性，也能提供足够的夹持力，防止振动环境下板件松脱。内部立柱设计有开槽结构，可与上下端板形成紧密的嵌合配合，开槽结构可提供一定的装配预紧力，消除装配间隙，提升整体结构的连接刚度，同时预留了锁片安装位，后续可插入分离弹簧与展开开关，实现立柱与端板的轴向定位锁止，进一步提升结构在大过载冲击下的连接可靠性。

安装边界方面，该框架严格遵循标准立方星的外形尺寸约束，整体外轮廓尺寸匹配标准立方星的安装接口，可直接适配通用立方星分离机构的安装边界，无需额外设计转接结构。上下端板预留了标准化的载荷安装孔位，可适配不同规格的星载天线、传感器、太阳翼基板的安装需求；侧面板预留了对应接口开孔位置，可根据载荷需求拓展通信窗口、传感器探头伸出孔等功能接口。框架的内部安装空间规整，无突出的冗余结构，可最大化利用星内空间，方便布置不同尺寸的功能模块，板槽的间距适配标准PCB板的安装尺寸，可直接堆叠安装多块标准规格的星载电路板。

设计过程中参考了成熟的3D打印铰链构型逻辑，采用方形横截面的非旋转式连接设计，在框架边角位置设置了侧护罩结构，覆盖连接位置的暴露边角，既可以提升结构的外观完整性，也能避免总装过程中尖锐边角对操作人员、星载线缆造成损伤，同时边角的护罩结构可进一步提升框架的抗冲击性能，在发射阶段的振动、冲击载荷下，边角位置不会出现应力集中导致的结构开裂。整个框架的连接逻辑清晰，所有配合位置均设计有导向倒角，总装过程中可实现盲装对位，无需复杂的工装夹具即可完成整星结构的组装，非常适合低成本快速试制的应用场景，同时结构的刚度、强度均经过构型优化，可满足运载发射阶段的力学环境要求。
