V型六缸发动机曲柄轴结构三维设计

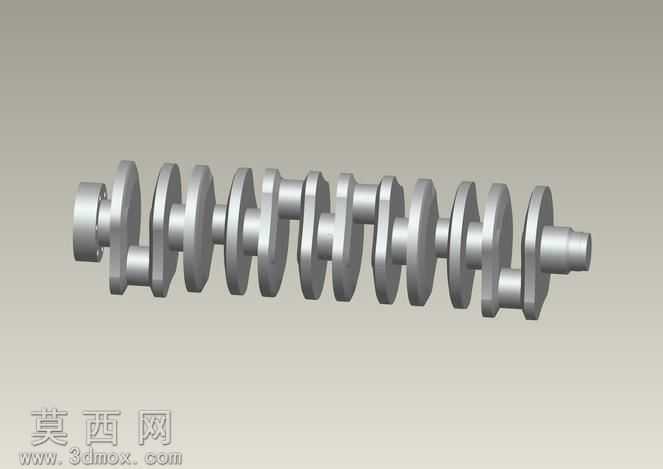

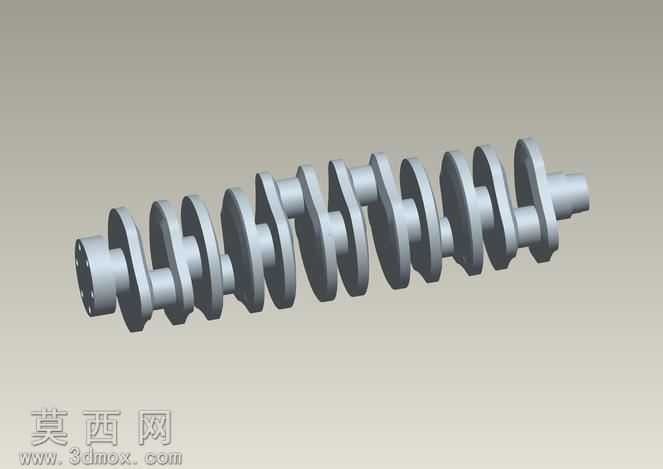

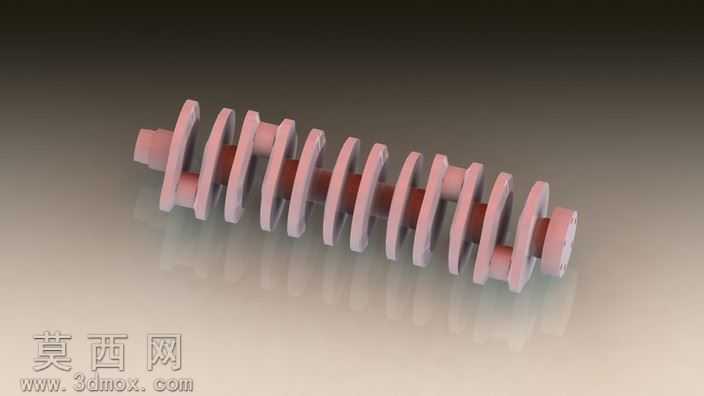

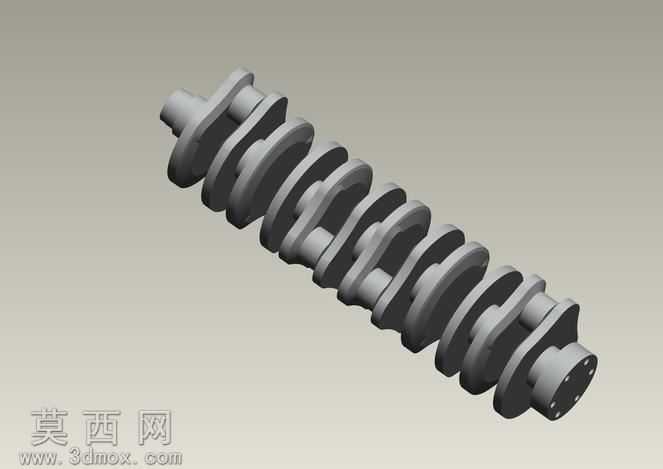

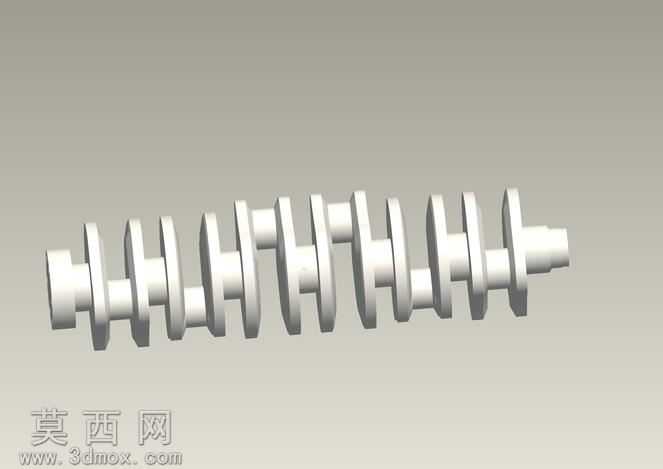

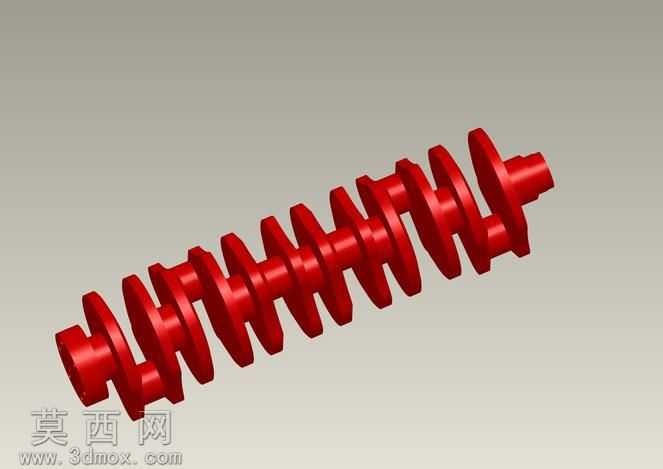

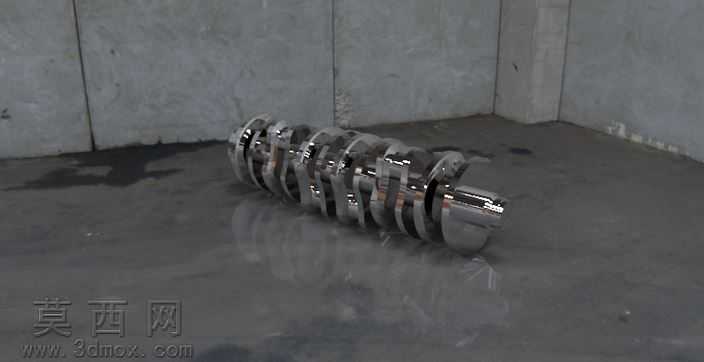

本作品为V型六缸发动机配套的曲柄轴三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的设计规范，首先基于V6发动机90度气缸夹角的布局要求，确定各曲柄销的相位角、主轴颈的排布间距与整体轴系的平衡参数，从核心回转轴线出发搭建参数化建模骨架，确保每一处结构尺寸都匹配V6发动机的动力输出特性。建模阶段先完成主轴颈、曲柄销的回转体基础特征绘制，通过拉伸、旋转、切除等基础特征命令生成曲柄臂的轮廓结构，针对曲柄臂上的平衡配重块，采用曲面放样结合实体填充的方式完成造型，还原配重块的异形轮廓与减重结构，同时严格控制各轴颈的同轴度公差、曲柄销与主轴颈的平行度参数，保证轴系运转时的动平衡性能。材质渲染阶段为模型赋予锻钢材质属性，还原金属表面的亚光金属质感，对轴颈工作面做轻微的高光处理，区分加工面与非加工面的视觉差异，配重块区域做略微粗糙的质感表现，还原真实曲轴的锻造表面特征，整体渲染效果清晰呈现各部分结构的衔接关系，能够直观看到六个曲柄销按照90度夹角相位依次排布的结构特点，对应V6发动机两列气缸的点火顺序与做功行程安排。设计过程中充分考虑曲柄轴的受力特性，在曲柄臂与轴颈的衔接位置做了圆角过渡处理，避免应力集中问题，同时在轴颈端部预留了油封安装位、正时齿轮装配位的结构特征，完整还原成品曲轴的装配接口，整个模型的结构逻辑完全贴合实际V6发动机曲柄轴的生产制造要求，既可以作为内燃机结构教学的演示模型，也能够为相关动力部件的设计优化提供三维参考依据，清晰展现V型发动机曲柄轴的空间布局特点与核心结构设计逻辑。
