日常做设备结构设计时,这类带金属嵌件的塑料固定插件,是消费电子壳体、小型家电内部组件、低压电器安装座里非常常用的连接结构,很多设计新人容易忽略这类小零件的安装边界,最后打样时出现装配干涉或者锁附滑牙的问题。先从实际使用场景说,这类插件主要用来替代传统的压铆螺母柱,在ABS、PC等注塑壳体上提供可靠的M5螺纹连接位,避免直接在塑料柱上攻牙带来的螺纹强度不足、多次拆装滑牙的问题,尤其是需要反复拆装检修的内部组件固定位,比如小型工控盒的PCB板安装、家电内部走线支架固定、车载内饰件的辅助连接位,都能看到这类结构的应用。

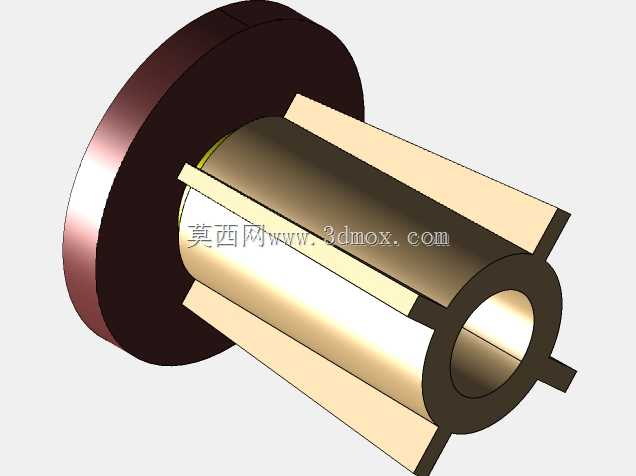

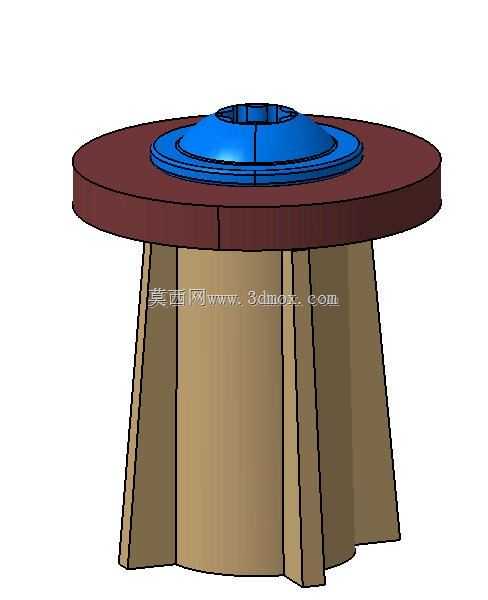

从功能特性上看,这个插件的结构分三个功能段:顶部的蓝色嵌合段是和塑料壳体注塑时嵌合定位的部分,做了多层环形凸缘结构,注塑时塑胶材料会填充到凸缘的间隙里,冷却后能形成轴向的抗拉脱阻力,避免锁螺丝的时候插件被整体从壳体里拔出来;中间的圆盘法兰段是安装限位面,装配时这个面会完全贴在壳体的安装沉台面上,承受螺丝锁附时的轴向压力,避免插件过度压入塑胶本体导致安装面凹陷;下方的多筋锥形段是插件的主体支撑结构,周向均匀分布的竖向加强筋,一方面是在注塑成型时减少塑胶件的壁厚不均,避免出现缩水印、内部气泡等成型缺陷,另一方面锥形的外轮廓可以在插件压入预制安装孔时起到导向作用,多筋结构还能和安装孔的内壁形成过盈配合,在嵌件注塑或者冷压装配时提前预固定,不需要额外做治具定位就能保证插件的安装垂直度。

设计思路上,这类插件的核心是平衡成型工艺性和连接可靠性,首先要考虑M5螺纹嵌件的同轴度,顶部的嵌合段内孔和下方支撑段的内孔必须保证同轴度在0.1mm以内,否则锁螺丝时会出现偏斜,导致螺纹受力不均滑牙;周向的筋条数量做了8条均匀分布,筋条的厚度控制在主体壁厚的0.6倍,避免筋位背面出现外观缩痕,毕竟很多时候这类插件的安装面附近就是产品的外观面,缩痕会直接影响成品外观。锥形段的锥度设计成1:20的小锥度,既保证压入时的导向顺畅,又不会因为锥度过大导致压入后轴向定位不稳,法兰盘的直径设计成M5螺纹公称直径的3.2倍,足够的承压面积可以把锁螺丝的压力分散到更大的壳体接触面上,避免塑胶壳体被压溃。

安装边界方面,这个插件适配的壳体安装沉台深度要和法兰下方的锥形段高度匹配,沉台的直径要比法兰直径大0.2mm,预留装配间隙,安装孔的预制直径要比锥形段小端直径大0.1mm、比大端直径小0.3mm,保证压入后有足够的过盈量,锁附M5螺丝时的推荐扭矩控制在1.2-1.5N·m,避免扭矩过大导致塑胶部分开裂,同时要注意插件顶部的嵌合段要完全埋入塑胶壳体内部,不能突出安装面,否则会导致被固定的零件安装不平,出现缝隙。另外在做三维建模的时候,要注意嵌件和塑胶部分的装配间隙,金属嵌件和塑胶的结合面要做滚花或者环形槽的结构模拟,避免后期做模流分析的时候出现结合力计算偏差,插件的拔模角度要顺着脱模方向设置,筋位的拔模角度做1.5度,既方便脱模,又不会影响和安装孔的配合紧密度。很多设计人员在选型这类插件的时候,只看螺纹规格,忽略法兰直径和支撑段的长度,最后装配时出现插件突出、锁附后壳体变形的问题,实际选型时要根据被固定件的厚度、壳体的安装空间壁厚来匹配对应的插件尺寸,比如壁厚2mm的壳体,就要选法兰厚度1.2mm、支撑段长度1.8mm的规格,保证插件不会穿透壳体影响外观。
