M6规格双铆钉安装式塑性铝塑连接座

日常做非标设备结构设计时，这类带双侧安装耳的M6规格连接固定座，是小载荷工位定位、轻量部件衔接场景里很常用的结构件，不少自动化线的传感器支架固定、小型气动元件辅助安装、低压线束走线定位、轻型护板挂载工位都能见到同结构产品的应用，相比全金属切削加工的同规格固定座，这种采用塑性、碳酸酯与铝塑复合材质制作的组件，自重更轻，生产环节的成型效率更高，批量应用时的综合成本优势很明显，同时自带的绝缘属性也能避免不同金属部件接触产生的电化学腐蚀问题，在有弱酸碱接触、常规湿度的工业环境里使用寿命表现稳定。

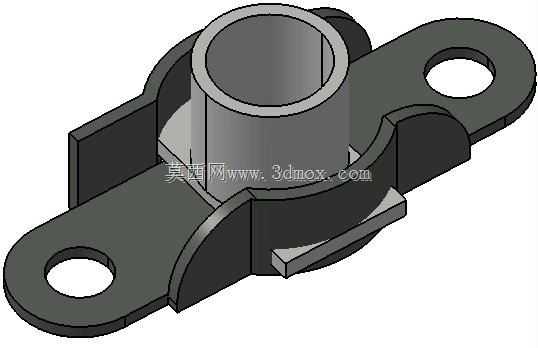

从实际安装适配的角度看，这个固定座的核心功能是为M6规格的杆件、螺纹连接件提供垂直方向的定位支撑，中间的贯通筒体是核心配合段，内孔尺寸严格适配M6外螺纹的大径公差，穿装螺栓或者定位杆时不会出现旷量，筒体的轴向高度经过匹配设计，既能够保证配合段的接触长度满足抗剪切载荷要求，又不会因为筒体过高占用过多的垂直安装空间，避免和周边相邻的运动部件产生干涉。两侧延伸出的安装耳是整个组件的受力承载结构，每个耳片上都开有圆形安装通孔，设计时采用双铆钉固定的方案，安装时不需要额外加工复杂的定位槽，只需要在安装基板上对应位置打好两个适配铆钉直径的底孔，通过压铆或者旋铆的方式就能完成组件的固定，相比单耳固定或者单侧螺栓锁紧的结构，双点固定的形式能完全避免组件工作时绕筒体中心转动的问题，抗侧向冲击的能力也更强。

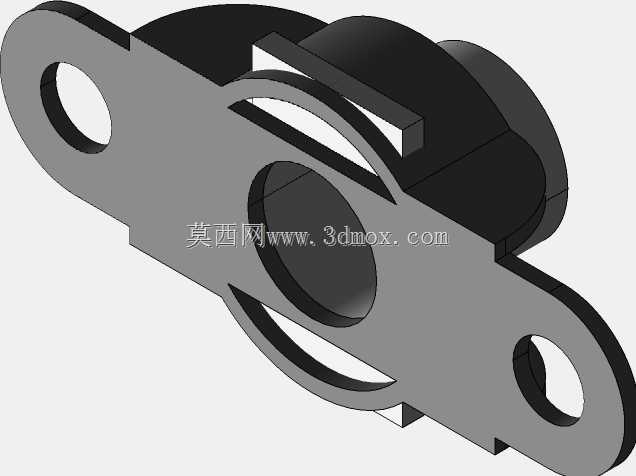

做三维建模时这个零件的结构逻辑很清晰，首先要确定中间筒体的中心轴线作为整个零件的设计基准，两侧安装耳的对称面要和筒体中心轴线重合，保证安装后受力均匀，不会出现单侧应力集中的问题。安装耳的外形做了圆弧过渡处理，没有尖锐的直角棱边，一方面是注塑或者压制成型时便于材料填充，减少成型缺陷，另一方面安装操作时也不会划伤操作人员的手部，耳片上的安装孔中心到筒体中心的距离是核心安装边界尺寸，设计时要提前核对配套铆钉的中心距要求，同时要预留足够的扳手操作空间，保证铆接工具能够顺利到达作业位置，不会被筒体结构干涉。筒体和两侧安装耳的衔接位置做了加厚的圆弧加强筋结构，这个细节很关键，因为组件承受侧向载荷时，应力最集中的位置就是筒体和耳片的连接根部，如果没有加强结构，反复受载后很容易在根部出现裂纹甚至断裂，加强筋的厚度要和耳片、筒体的壁厚保持合理的比例，避免成型时出现缩痕、应力集中的问题。

从材质搭配的逻辑来看，组件采用塑性材料作为主体结构，搭配铝塑材质的嵌件或者表层，是兼顾强度和使用性能的选择，纯塑性材质的刚性不足，长期受载容易出现蠕变变形，加入铝塑复合层之后，筒体的内孔耐磨性能会大幅提升，反复穿装螺栓也不会出现内孔磨损失圆的问题，同时铝塑层的抗老化性能优于普通工程塑料，在设备外部暴露安装时，抗紫外线、耐温变的表现更好，能够适应车间内冬夏的温度波动，不会因为温度变化出现尺寸超差或者材质脆化的问题。实际选型应用时，要注意这个组件的适用载荷范围，它适合用于静态固定、小载荷动态衔接的工位，不能用于大载荷的承重连接、频繁大冲击的振动工位，安装时铆钉的压装力要控制在合理范围，压力过大会压裂耳片的塑性基体，压力过小则固定不牢，工作时容易出现松动。另外筒体的端面平整度有较高要求，安装时如果和配合部件之间有间隙，要通过调整垫片找平，避免螺栓锁紧后筒体出现偏斜，导致穿装的杆件别劲，加剧磨损。

在设备维护环节，这类复合材质的固定座检查起来也很方便，日常巡检只需要查看耳片和筒体的衔接位置有没有发白的裂纹，铆钉位置有没有松动移位，内孔有没有出现过量磨损就可以，不需要做特殊的润滑保养，相比全金属的铰接座，维护成本更低。很多轻工生产线、电子组装设备、食品包装机械的非核心承重工位，都会优先选用这类结构的固定座，一方面是自重轻，不会给设备的移动机架增加过多负载，另一方面绝缘属性可以避免设备表面的静电传导到固定的电子元件上，降低元器件被静电击穿的风险。设计建模时还要注意，安装耳的底部是和安装基面完全贴合的平面，平面度要控制在合理公差范围内，保证安装后整个组件不会出现歪斜，筒体的上端面和下端面要和中心轴线保持垂直，锁紧配合件时受力均匀，不会出现偏载。
