多片式摩擦式简易离合器三维结构设计

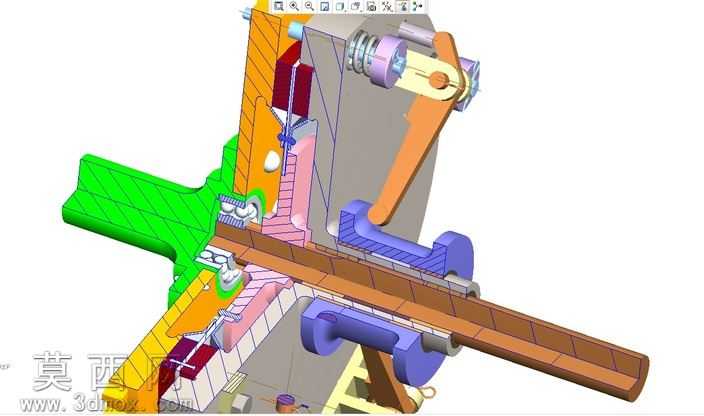

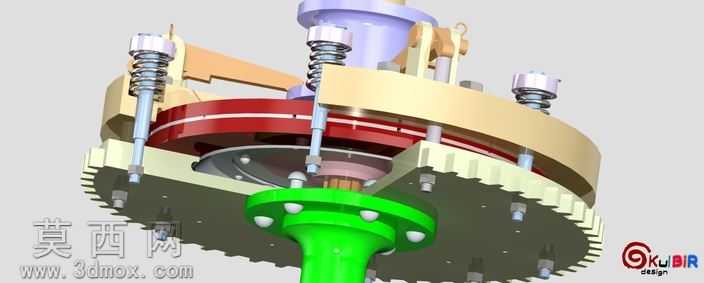

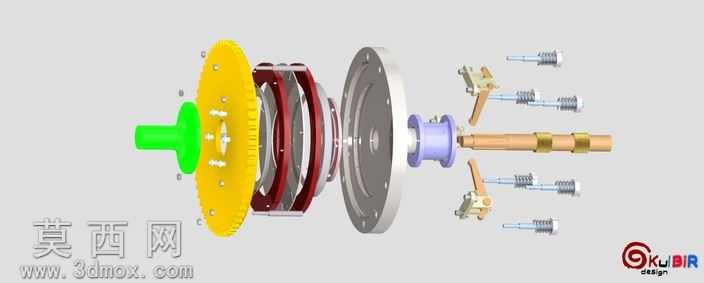

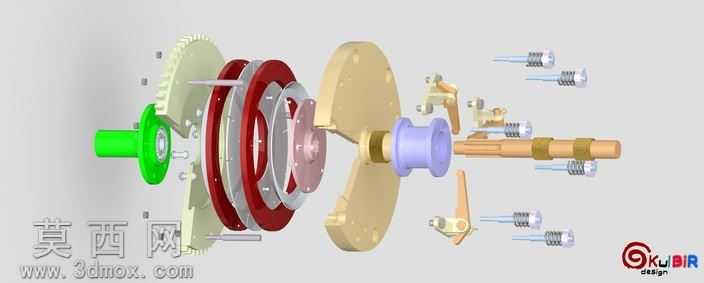

本作品为摩擦式简易离合器的三维参数化建模成果，建模过程严格遵循机械传动部件的设计规范，首先完成核心传动轴线的基准搭建，以输入轴、输出轴的同轴度约束为核心基准，依次构建各组成零件的特征结构。主动部分首先完成带齿圈的主动摩擦盘建模，齿圈部分采用渐开线齿形参数化生成，保证啮合传动的标准性，摩擦盘基体采用环形薄壁结构，盘面预留摩擦衬片的安装定位槽，周向均匀布置的压紧弹簧安装孔采用圆周阵列特征完成，保证各点位压紧力均匀分布。从动部分的从动摩擦盘与输出轴采用花键连接结构建模，花键齿形符合矩形花键的标准参数，保证从动盘可沿轴向灵活滑动同时传递额定扭矩，输出轴的轴段设计包含轴承安装位、轴肩定位结构、锁紧螺纹段，完全符合轴类零件的加工工艺要求。压紧机构的杠杆压紧组件采用铰接约束完成装配仿真，各铰接销轴与安装孔采用间隙配合约束，还原真实的杠杆摆动动作，压紧弹簧采用螺旋扫描特征完成建模，弹簧的线径、节距、有效圈数均按照常规离合器的压紧力需求设定，装配后添加轴向压缩的预紧约束，模拟实际装配后的弹簧压紧状态。渲染阶段针对不同零件赋予对应材质，金属轴类零件赋予调质钢材质，添加细微的车削纹理提升真实感，摩擦衬片赋予非金属摩擦材料的哑光粗糙材质，主动盘齿圈赋予淬火钢的金属光泽材质，压紧弹簧赋予弹簧钢的亮面金属材质，塑料类的导向限位件赋予工程塑料的半哑光材质。整体装配完成后添加同轴度、端面跳动的配合校验，验证各零件之间无运动干涉，可完整模拟离合器接合与分离的动作过程：接合状态下压紧弹簧推动压盘将主从动摩擦盘压紧，依靠摩擦力传递扭矩；分离状态下杠杆机构带动压盘克服弹簧力回退，主从动盘之间产生间隙切断动力传递。建模过程中对所有易磨损部位添加了细节特征，比如摩擦盘的散热沟槽、铰接部位的润滑注油孔、轴端的防尘密封槽，还原真实工业离合器的细节设计，整体结构紧凑，零件数量精简，可用于传动系统的原理演示、结构教学以及相关离合器产品的设计参考。
