交错啮合螺旋齿轮传动组件三维设计

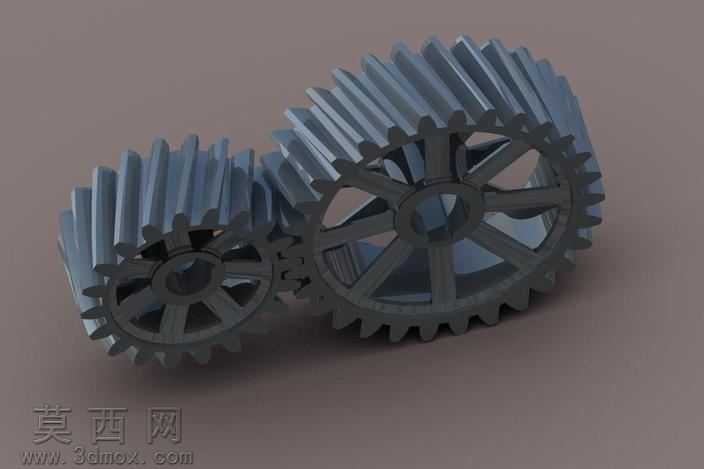

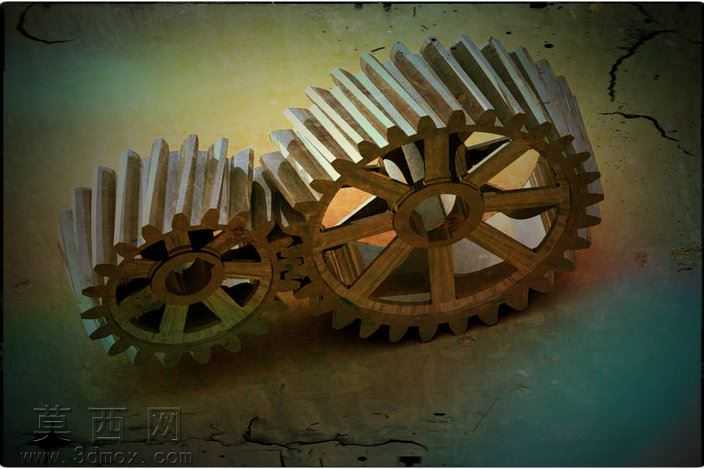

本作品为交错轴传动场景设计的螺旋齿轮啮合组件，建模过程严格遵循齿轮啮合的几何原理，先通过参数化公式推导螺旋齿轮的齿廓曲线、螺旋角、模数、齿数等核心参数，在三维建模环境中先绘制单个齿轮的齿坯轮廓，通过螺旋扫描生成轮齿的螺旋走向特征，再通过阵列命令完成整圈轮齿的均匀排布，同时对齿轮的轮辐、减重孔、中心安装孔等结构进行精细化建模，保证两个齿轮装配后齿面能够实现连续平稳的啮合接触。渲染阶段采用哑光金属材质模拟工业齿轮的实际质感，调整材质的粗糙度、反光度参数还原钢制齿轮经过机加工后的表面质感，通过柔和的侧光打光凸显轮齿的螺旋走向与啮合接触区域的细节，阴影设置柔和自然，清晰展现两个齿轮的空间交错装配关系。结构设计上，两个齿轮采用不同的齿数配比，可实现对应传动比的交错轴动力传递，轮辐处的镂空减重设计在保证齿轮结构强度的前提下降低了组件整体重量，中心孔的尺寸匹配常规传动轴的安装规格，可直接用于传动机构的装配验证。设计过程中重点校验了螺旋齿轮啮合的侧隙、接触斑点位置，避免出现轮齿干涉、传动卡滞的问题，齿面的螺旋升角经过反复调整，保证交错轴传动过程中动力传递的平稳性，降低传动过程中的噪音与冲击，整个模型的几何精度符合机械设计的通用规范，可用于传动原理演示、机构装配模拟、机械教学展示等场景，也可作为通用传动部件的设计参考模板，适配各类需要交错轴动力传递的机械设备结构设计需求。
