CoreXY结构3D打印机龙门运动组件

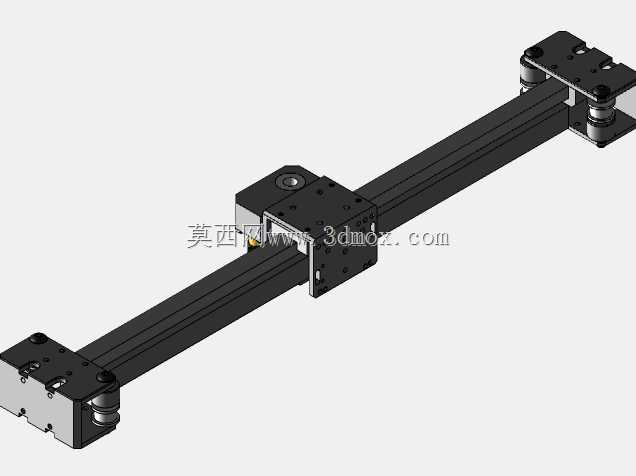

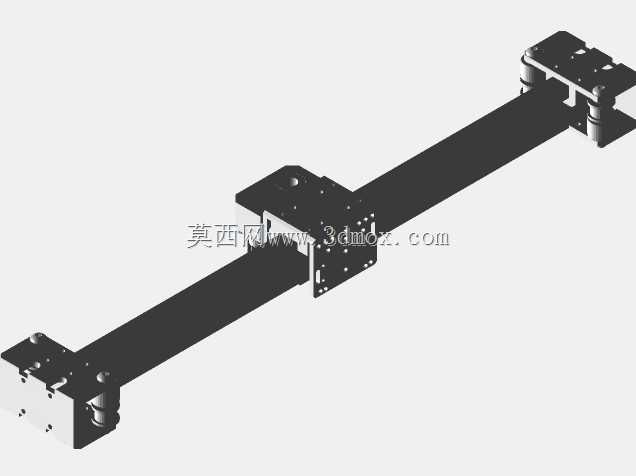

　　这套CoreXY架构的龙门运动组件，是桌面级FDM 3D打印机的核心运动执行单元，主要承担打印头在XY平面内的精准定位与高速运动功能，适配各类DIY桌面3D打印机搭建、小型工业级FDM设备改装场景，也可作为运动教学演示平台的直线运动执行载体使用。从结构设计逻辑来看，整套龙门采用单横梁跨接式布局，横梁两端通过同步带轮座固定在设备两侧的Y向运动滑台上，打印头滑车挂载在横梁的线性导轨上，通过CoreXY特有的双同步带差动传动实现X、Y轴的运动解耦——相比传统的十字滑台结构，这种设计将两个驱动电机固定在机架底座位置，大幅降低运动部件的整体重量，能有效提升高速打印时的运动响应速度，减少运动惯性带来的定位偏差。在功能特性层面，

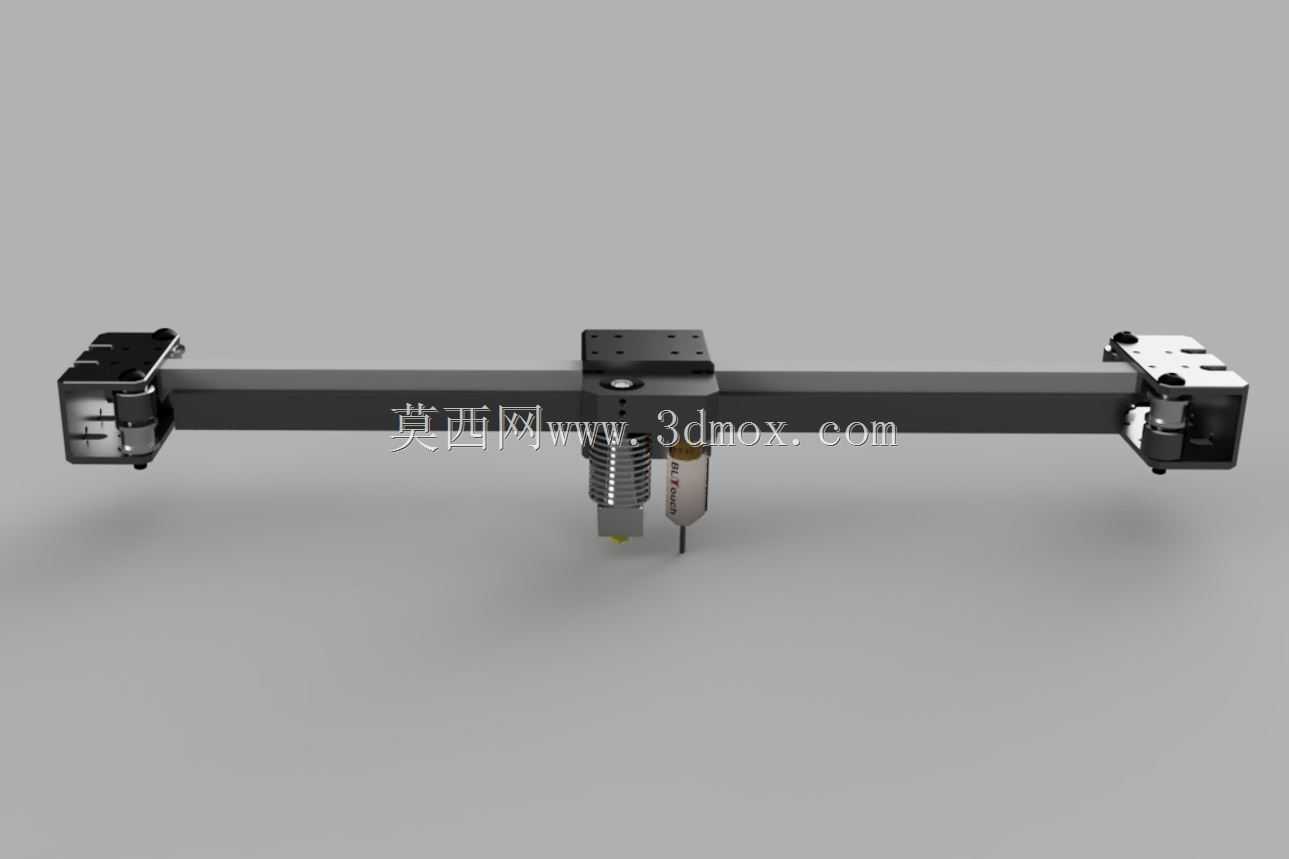

　　龙门组件的滑车集成了打印头安装位、散热风道固定位以及同步带张紧调节结构，打印头安装位预留了标准的热端固定孔距，可兼容市面上主流的E3D系列热端、火山口热端等不同规格的挤出组件，无需额外打孔改装即可完成适配；同步带张紧结构采用偏心调节螺栓设计，无需拆解横梁即可快速调整皮带张紧度，日常维护时能大幅降低调试难度，避免皮带过松导致的丢步、层纹错位问题。从安装边界与尺寸适配角度来说，整套龙门的横梁长度可根据设备的打印幅面灵活调整，横梁本身采用标准2020铝型材作为基体，两端的同步带轮座预留了与Y向滑台连接的标准安装孔位，可直接适配市面上主流的线性导轨滑台、光轴滑台结构，安装时仅需保证两端带轮的同轴度误差在0.1mm以内，

　　即可避免皮带运行时出现跑偏、磨损加剧的问题；滑车部分的整体厚度控制在45mm以内，打印头最低点到横梁安装基准面的距离预留了120mm的Z向运动空间，可适配常规200mm到300mm打印幅面的设备框架，不会出现Z向运动行程不足的问题。在实际应用场景中，这套龙门组件既可以用于个人DIY爱好者搭建定制化3D打印机，通过调整横梁长度、更换不同导程的同步带来匹配不同的打印速度与精度需求，也可用于小型3D打印设备厂商的原型机开发，其模块化的结构设计能大幅缩短研发周期，减少重复开模、重复设计的工作量；同时由于CoreXY结构的运动特性，这套龙门在高速打印场景下的表现优于传统十字滑台结构，当打印速度提升至200mm/s以上时，

　　运动部件的惯性抖动量可降低40%左右，能有效减少高速打印时的振纹问题，提升打印成品的表面质量。设计过程中针对同步带的受力路径做了专门优化，两端带轮座采用加强筋结构提升刚性，避免高速运动时带轮座出现形变导致皮带张力波动；滑车与导轨的连接部位采用双滑块布局，相比单滑块结构能提升打印头的抗扭转能力，在打印大尺寸填充路径时，打印头的偏转量可控制在0.05mm以内，保证挤出路径的一致性。整套组件的所有安装孔位均采用标准公制尺寸，紧固件全部使用M3、M4规格的内六角螺丝，装配时无需特殊定制工具，普通的公制内六角扳手即可完成全部组装工作，对于结构设计从业者来说，这套模型也可作为CoreXY运动结构的参考案例，理解差动传动在直线运动平台中的应用逻辑，掌握高速运动组件的刚性设计、减重设计的核心思路。
