WorkHorse3D打印机Y形挤出机托架

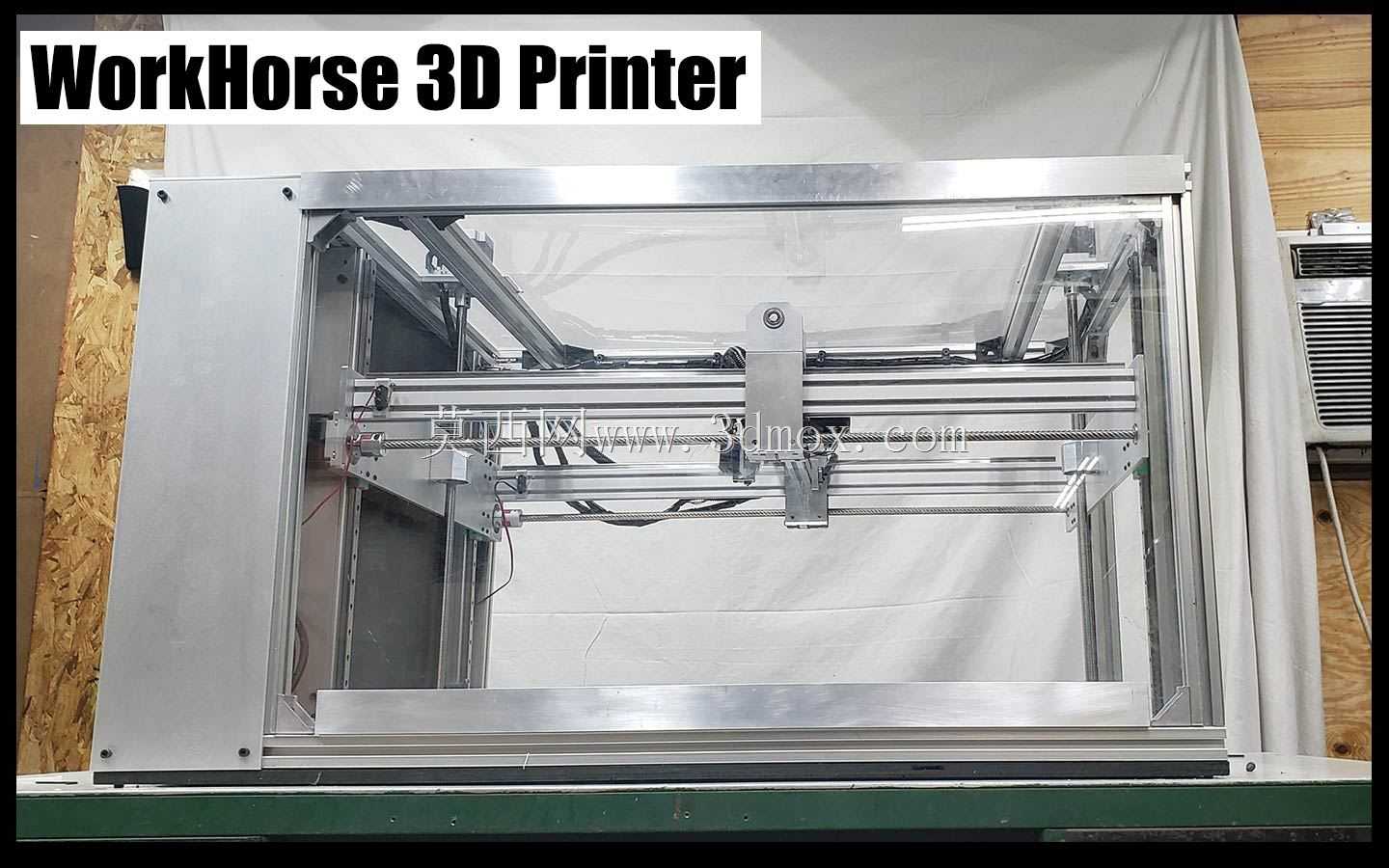

　　在桌面级及DIY大型FDM3D打印设备的迭代开发中，运动轴系的托架部件直接决定了打印过程的运动稳定性与挤出端安装适配性，这款适配WorkHorse机型的Y形托架，正是针对固定床移动机架架构的打印设备所设计的核心运动承载部件。从实际装机场景来看，这类托架主要应用在搭载XYZ轴丝杠传动、成型平台固定、机架沿轴系移动的大尺寸DIY3D打印设备上，替代原有型材拼接的简易安装座，解决挤出端安装刚性不足、运动过程震颤的问题。

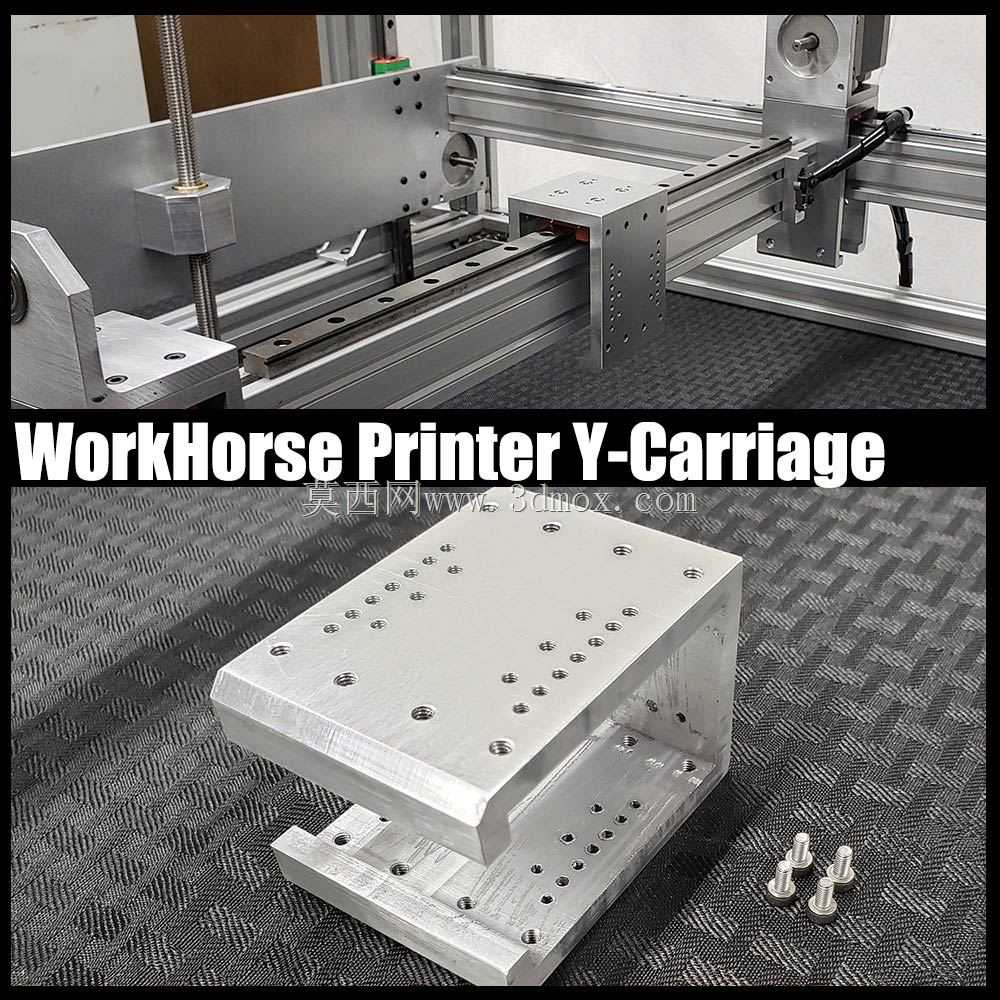

　　该托架的核心功能是作为Y轴运动副与挤出机构的连接载体，其安装基准完全匹配MGN12系列线性导轨的滑块安装孔位，安装时可直接通过螺丝将托架主体与导轨滑块锁固，无需额外加工转接板，大幅降低装机的调试难度。托架本体上预制的多组螺纹孔，覆盖了市面主流直接驱动挤出机、热端组件的安装孔距，既可以适配近程挤出的轻量化安装需求，也能满足远程送料挤出端的固定要求，同时预留了皮带夹安装位、限位触发片安装位，无需在铝型材机架上额外打孔固定附属配件。

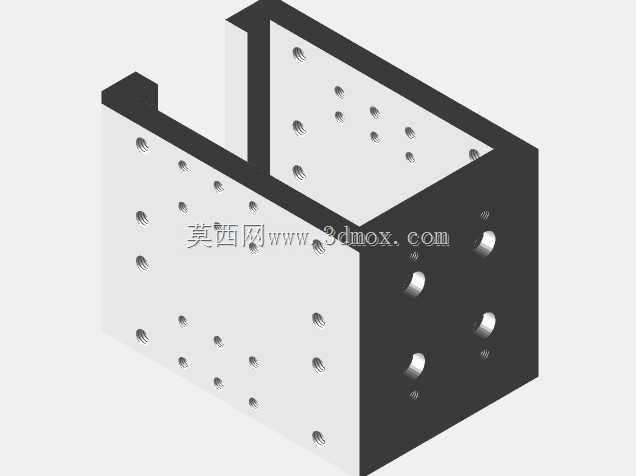

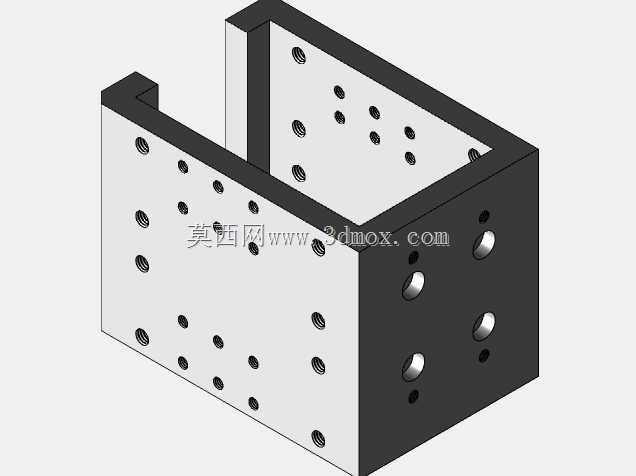

　　从设计思路层面，这款托架采用一体化铣削成型的结构，摒弃了传统多片板材拼接的托架方案，避免拼接缝隙带来的装配累积误差。整体结构采用U型槽式的受力布局，上部承载面为挤出组件提供平整的安装基准，下部的镂空槽体既可以避让Y轴运动过程中的丝杠、导轨端部限位结构，也能在保证结构刚性的前提下尽可能降低托架自身重量，减少运动轴系的惯量，提升高速打印时的运动响应速度。托架的边角位置均做了倒角处理，既避免装机过程中锐边划伤操作人员，也能减少运动过程中与周边线材、拖链的剐蹭风险。

　　在安装边界与尺寸适配方面，该托架的导轨安装面的孔位间距严格遵循MGN12H滑块的标准孔距，横向安装跨距可适配2020、2040系列铝型材搭建的Y轴梁架，上部承载面的螺纹孔按照20mm的孔距规则阵列排布，可兼容E3D火山口热端、BMG挤出机、Sherpa mini挤出机等多款主流3D打印挤出配件的安装尺寸。托架的整体高度控制在合理范围内，不会因为托架过高导致挤出端重心偏移，在Y轴全行程运动过程中，托架下部的镂空结构可完全避开打印平台的调平螺母、平台支撑件，不会出现运动干涉问题。

　　实际装机测试中，这款托架的刚性表现远优于3D打印的塑料托架，在高速打印、大流量挤出的工况下，不会因为托架形变导致挤出端晃动，有效减少打印件的层纹、振纹问题。同时金属材质的托架导热速度更快，可将热端辐射的热量快速散出，避免热量堆积导致挤出机齿轮、送料管过早老化。托架上预留的多余螺纹孔也为后期改装提供了便利，使用者可根据需求加装BLTouch自动调平传感器、线材固定座、风冷导流件等配件，无需对托架进行二次钻孔加工。
