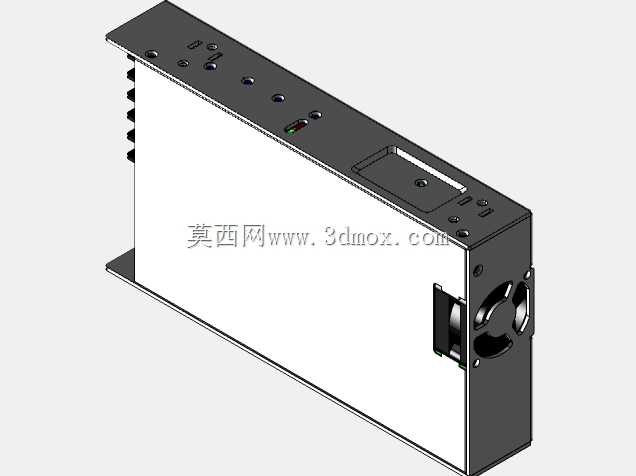

明纬RSP-500-24开关电源三维结构

　　在工业自动化产线、非标测试设备、通讯基站配套供电、数控系统集成等场景里，24V直流供电单元是整套系统稳定运行的核心部件，这款明纬RSP系列500W功率等级的开关电源，是目前工业领域应用覆盖面极广的一款AC-DC转换单元。从三维结构呈现的细节来看，这款电源采用封闭式金属壳体设计，壳体主体采用折边工艺的冷轧钢板拼接成型，表面做白色哑光喷塑处理，上下盖板与侧围通过自攻螺丝完成锁附，既可以形成完整的电磁屏蔽腔体，降低内部功率器件工作时对外的电磁辐射干扰，也能在多设备密集排布的电柜内部，避免相邻器件的电磁串扰影响电源本身的输出稳定性。

　　从安装边界来看，这款电源的底部带有一体化延伸的安装法兰边，法兰边上预制了两个长圆形安装孔，适配M4规格的安装螺丝，安装孔的长圆设计可以抵消电柜安装板上的孔位加工公差，降低现场安装的对位难度；电源整体的长宽高尺寸适配标准电气柜的内部安装空间，既可以垂直贴装在电柜安装板上，也可以根据布线需求水平固定在层板上，安装时需要注意在电源的散热风扇侧预留至少50mm的通风间隙，保证冷风可以顺畅进入壳体内部带走功率器件的工作热量，避免长期高温运行导致器件寿命衰减。

　　从功能结构设计来看，电源的输入输出接线端全部布置在壳体的同一侧端面，接线端子采用带防护挡板的栅栏式端子排，不同电压等级的接线位之间做了凸起的隔离筋，避免现场接线时线头脱落造成的短路风险，端子旁的壳体表面丝印了清晰的接线标识，包含L/N/PE交流输入位、直流正负极输出位、远程控制接线位，现场接线时无需额外查阅说明书即可快速完成接线作业。电源的另一侧端面布置了直流散热风扇，风扇采用内嵌式安装，外侧带有金属防护网罩，既可以防止安装维护时手指误触转动的扇叶造成安全事故，也能阻挡电柜内的导线头、金属碎屑等异物进入电源内部造成电路短路；风扇旁的壳体上预制了输出电压微调电位器的开孔，现场调试时可以通过小口径螺丝刀在不拆壳体的情况下微调输出电压，补偿长距离供电线路上的压降损耗。

　　壳体顶面布置了多组状态指示灯，包含电源正常输出指示灯、故障告警指示灯，指示灯的位置刚好对应壳体内部PCB板上的灯珠焊盘，无需额外的导光件即可让运维人员在电柜外侧直观观察电源的工作状态；顶面还预留了产品标签的粘贴区域，标签位置避开了壳体的折边与安装孔位，不会因为安装挤压造成标签磨损脱落。从内部结构的布局逻辑来看，三维模型的壳体轮廓完全匹配内部器件的排布空间，输入端的EMI滤波电路、整流桥、PFC功率校正模块、主功率变压器、输出整流滤波电路沿气流方向依次排布，风扇产生的冷风可以顺着风道依次经过所有发热器件，最终从接线端侧的通风槽排出，形成顺畅的散热风道，这种排布方式可以最大化散热效率，在满负载21A输出的工况下，电源内部的核心器件结温可以控制在器件规格允许的安全范围内，保证长期满负载运行的可靠性。

　　在做设备结构设计时，这款电源的三维模型可以直接导入装配体中，用来校验电柜内部的安装空间是否充足，核对接线端与周边线槽、断路器、端子排的间距是否满足布线工艺要求，避免生产装配时出现器件干涉、接线空间不足的问题；同时模型上呈现的安装孔位、通风间隙要求、接口位置，可以直接作为电柜安装板开孔、器件排布的设计依据，减少反复核对实物尺寸的工作量，提升结构设计的准确率。需要注意的是，在多台电源并排安装的场景下，相邻两台电源的壳体之间需要预留至少20mm的间隙，避免相邻电源的散热气流互相干扰，保证每台电源都能有足够的冷风供给；如果设备的应用场景存在较强的振动冲击，还需要在安装法兰与安装板之间加装橡胶减震垫，降低振动传递到电源内部PCB板上的应力，避免长期振动造成器件引脚脱焊、螺丝松动等故障。
