明纬5V15W开关电源结构设计

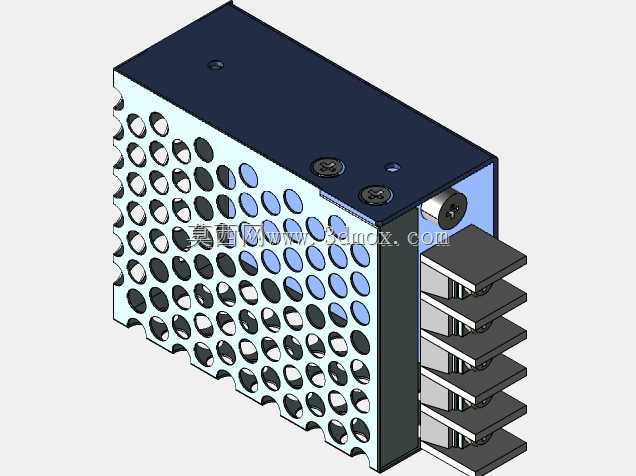

这款5V15W规格的开关电源，是工业控制场景里小功率直流供电的常用选型，日常在小型PLC扩展模块供电、传感器集中供电、工控板卡辅助供电、小型通讯设备供电场景里出镜率极高，不少嵌入式设备、小型自动化单机的控制柜里，都能见到同规格产品的身影。从结构设计来看，这款电源采用封闭式金属外壳，侧面整面排布圆形通风冲孔，冲孔孔径统一、排布规整，既可以保证内部功率器件工作时的自然对流散热，又能阻挡外部较大尺寸的异物进入壳体内部触碰带电部件，同时金属外壳还能起到电磁屏蔽作用，减少电源自身开关工作产生的电磁辐射对外围敏感传感设备的干扰，也能阻挡外部电磁干扰影响电源自身的输出稳定性。壳体顶部预留了两个固定螺丝孔位，安装时可以通过螺丝直接将电源固定在控制柜内的安装板上，也可以适配标准DIN导轨安装卡扣，满足不同柜体的安装习惯，输出端采用多层叠片式接线端子，接线时可以直接将导线插入端子后拧紧螺丝完成固定，端子间距符合安规要求，不同极性接线位之间预留了足够的爬电距离，避免潮湿环境下出现拉弧短路问题。设计这款电源的三维结构时，首先要确认内部核心器件的排布边界：内部的变压器、整流桥、滤波电容、功率开关管是占用空间最大的几个部件，排布时要将发热量大的功率管、整流桥贴靠在壳体侧面的散热区域，保证热量可以快速通过金属壳体传导散出，电解电容要远离发热器件布置，避免长期高温烘烤缩短电容使用寿命，PCB板的固定柱位置要和壳体上的固定柱精准对位，保证装配时PCB不会出现偏移，高压输入区域和低压输出区域之间要预留足够的安规距离，必要时在壳体内部增加隔离筋结构，提升绝缘防护等级。外形尺寸上，这款15W规格的小功率电源属于紧凑型设计，整体体积小巧，在控制柜内占用的安装空间很小，安装边界需要注意：电源周边要预留至少10mm的通风间隙，不要直接贴靠在其他发热器件或者线缆束上，避免影响散热效果，接线时输入输出导线的弯折半径要符合线缆规格要求，不要过度弯折导线导致接线端子受力松动。实际使用中，这款电源可以将输入端的交流市电转换为稳定的5V直流输出，额定输出功率15W，也就是最大可以提供3A的持续输出电流，足够带动多个小型5V用电设备，输出端自带过流、过压保护功能，当输出侧出现短路或者过载情况时，电源会自动切断输出，故障排除后可以自动恢复工作，降低故障状态下的器件损坏风险。外壳的边角做了小圆弧倒角处理，装配和安装过程中不会划伤操作人员的手部，壳体表面采用喷塑处理，既有一定的防锈能力，也能提升外壳的绝缘性能，顶部的固定螺丝采用沉头设计，螺丝锁紧后不会突出壳体表面，避免和其他安装部件产生干涉。在做设备选型配套时，要注意这款电源的输出功率余量，一般实际带载功率不要超过额定功率的80%，也就是长期工作时带载不要超过12W，这样可以保证电源长期工作的稳定性，延长使用寿命，安装时要尽量将电源布置在控制柜内通风较好的区域，不要布置在柜体最底部容易积灰积水的位置，也不要布置在发热量大的接触器、功率电阻正上方，避免其他器件的热量传导到电源上提升工作温度。三维建模过程中，要重点还原壳体的冲孔特征、端子的叠片结构、安装孔位的精确位置，这些细节都是实际装配和安装时会用到的关键尺寸，如果建模时孔位偏差或者端子位置不对，后续做装配干涉检查时就会出现问题，导致设计出的安装板无法适配实际产品，外壳的壁厚、卡扣的配合尺寸也要符合实际冲压件的加工工艺要求，不要出现壁厚不均或者卡扣强度不足的结构问题。
