车用涡轮增压器压气机叶轮结构设计

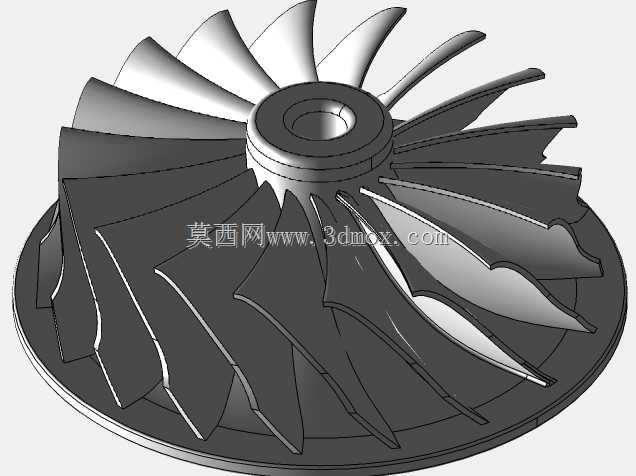

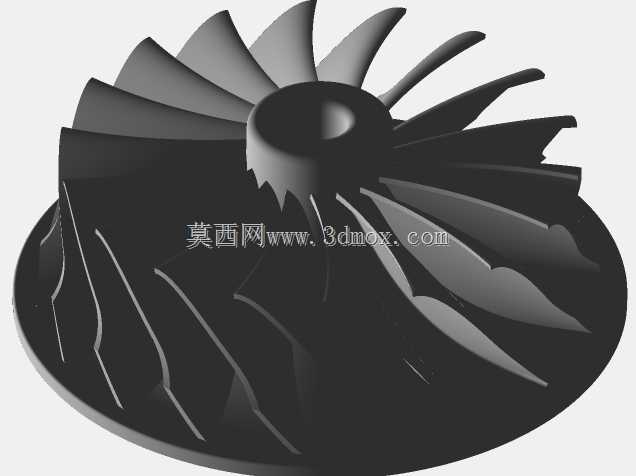

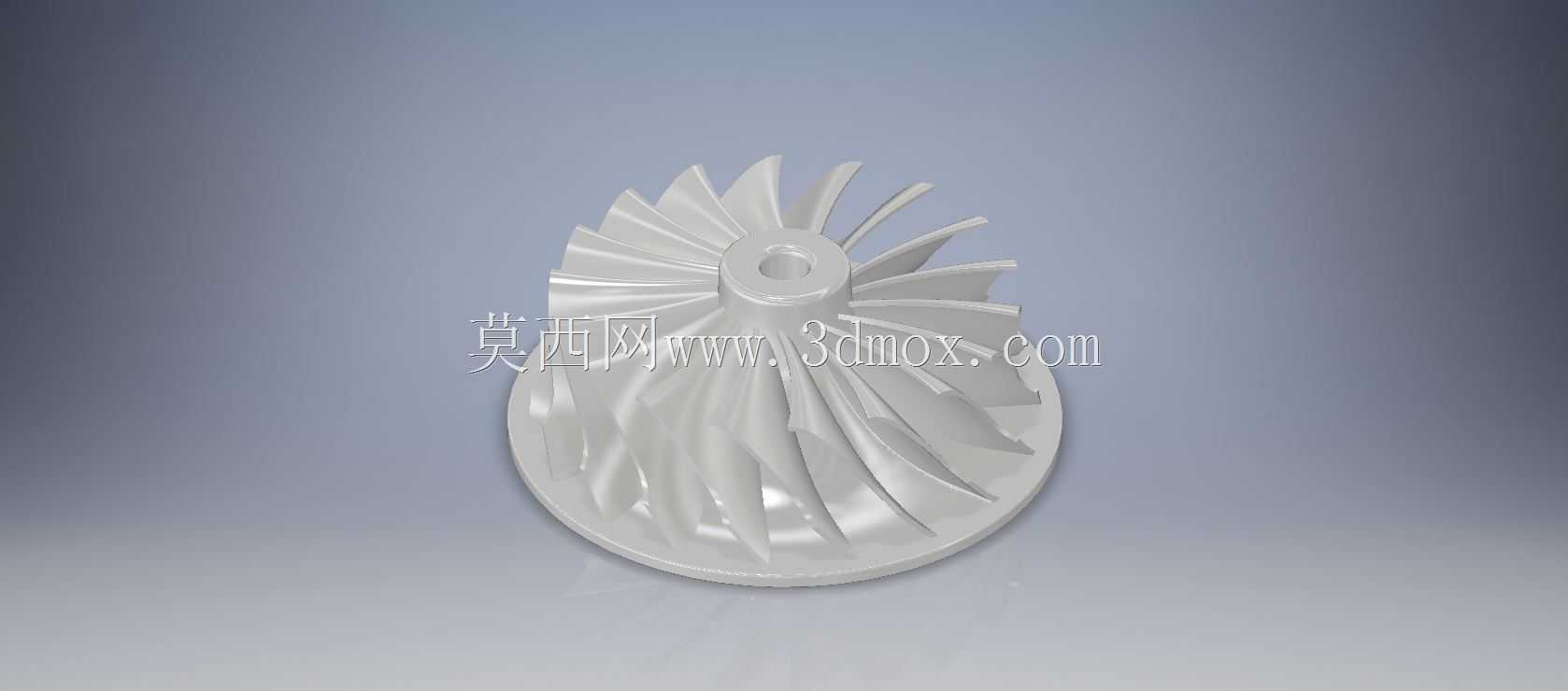

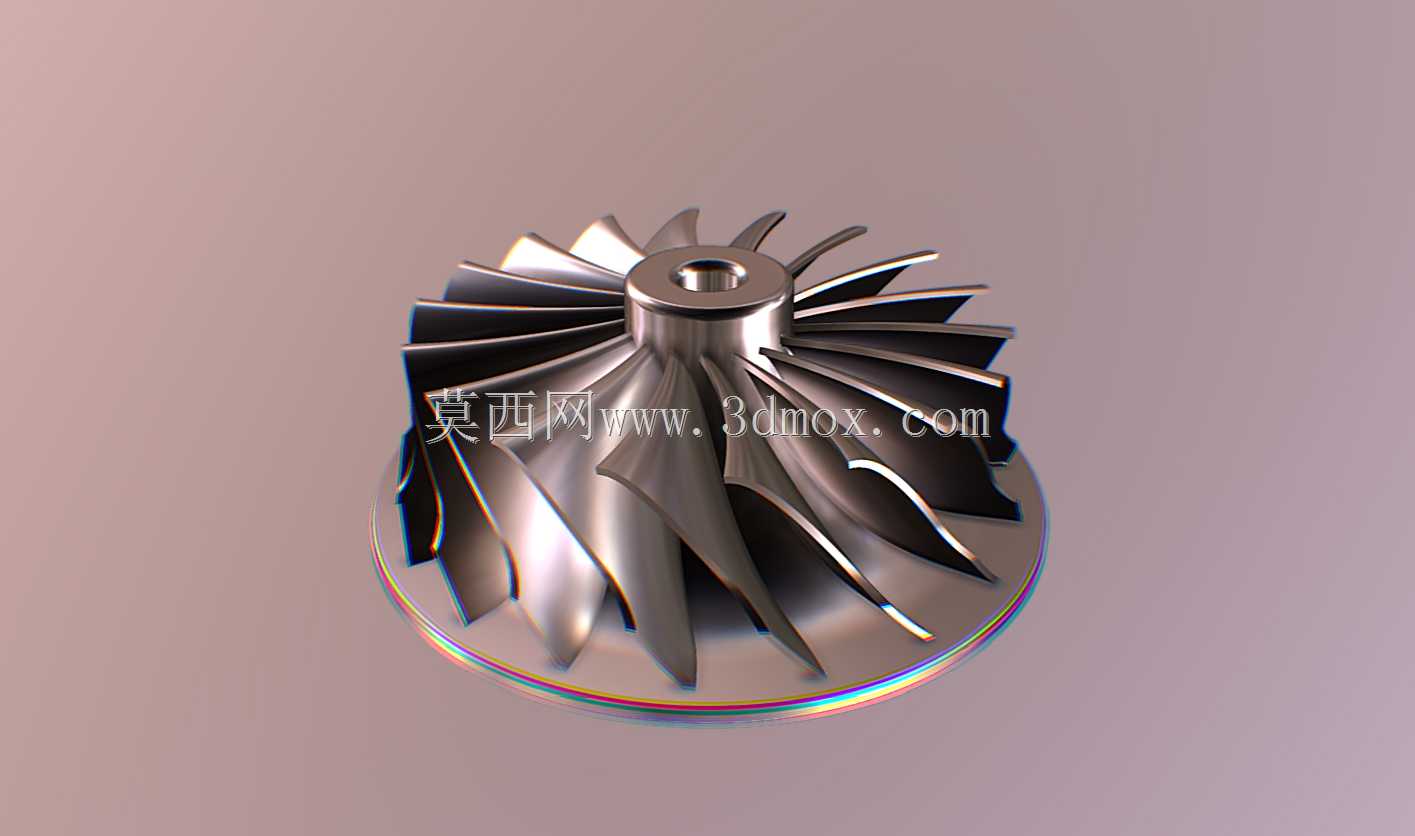

　　在车用内燃机、小型航空活塞发动机以及工业固定式燃气轮机的进气增压回路中，压气机叶轮是决定整机增压效率、动力输出上限的核心旋转部件，其结构设计直接关联到整机的油耗表现、高海拔工况适应性以及全转速区间的扭矩输出特性。不同于普通的离心式泵轮，这款叶轮采用长短叶片间隔排布的结构形式，长叶片从轮盘中心的轮毂位置一直延伸到轮盘外圆边缘，短叶片则布置在相邻两片长叶片的流道中间位置，这种设计能够有效抑制高转速下叶轮出口位置的气流分离现象，避免大流量工况下流道内出现涡流堵塞，拓宽压气机的高效工作区间，让发动机在低转速急加速和高转速持续输出的不同工况下，都能获得稳定的增压压力。从安装边界来看，叶轮中心设置有带定位台阶的通孔，

　　用于和增压器的涡轮轴实现过盈配合装配，孔位的同轴度公差需要控制在微米级，避免高转速下出现动不平衡量超标的问题，轮盘背面的安装端面与轴肩的贴合面平面度要求极高，防止高速旋转时出现端面跳动引发的振动。轮盘整体采用锥面过渡的结构形式，从中心轮毂位置向外圆方向逐渐减薄，既能够保证叶片根部的连接强度，承受高转速下巨大的离心拉应力，又能尽可能降低叶轮自身的转动惯量，让增压器在发动机工况变化时能够更快响应，减少涡轮迟滞现象。叶片的型线设计采用三元流动理论优化，叶片前缘做了小圆角钝化处理，降低进气气流的冲击损失，叶片尾缘则做了减薄处理，减少气流出口的尾迹损失，每一片叶片的扭曲角度从根部到顶部按照气流流动规律连续变化，

　　保证气流在流道内从轴向进入后能够平滑转向径向，在离心力作用下获得足够的动能和压力能。在实际应用场景中，这类叶轮需要在每分钟十几万转的超高转速下持续工作，工作环境中进气温度可能从零下几十度的高海拔低温环境到一百摄氏度以上的夏季高温环境变化，同时还要承受进气中携带的微小沙尘颗粒的冲蚀，因此叶片表面的型面粗糙度要求极高，减少气流摩擦损失的同时也能降低积尘附着的概率。设计过程中需要反复校核叶片根部的应力集中情况，尤其是长短叶片和轮盘连接的圆角位置，要避免高转速下离心力引发的疲劳裂纹，同时还要完成多轮动平衡仿真计算，对每一片叶片的质量分布做微调，保证整个叶轮的质心严格落在旋转轴线上，避免高速运转时产生的径向力损坏增压器的浮动轴承。

　　流道的宽度设计从入口到出口按照流量特性逐步扩张，保证气流在流经叶轮的过程中速度能逐步转化为压力能，不会因为流道截面突变引发局部气流滞止，轮盘外圆的直径尺寸需要和配套的压气机壳扩压器尺寸精准匹配，安装后叶轮外圆和压气机壳内壁之间的间隙控制在合理范围内，间隙过大会引发气流回流损失降低增压效率，间隙过小则可能因为高速旋转下的热膨胀、轴系振动出现擦壳故障。在匹配不同排量的发动机时，只需要调整叶轮的外圆直径、叶片出口安装角以及流道宽度参数，就可以适配不同的增压压力和流量需求，不需要对整体结构形式做大幅改动，这种长短叶片的结构设计也能很好适配带废气旁通阀、可变截面的不同类型涡轮增压器，覆盖从1.0L小排量乘用车到10L以上重型商用车的动力配套需求。
