商用车排气消声管路结构设计

在商用车动力总成配套领域，排气消声部件是兼顾排放通路、噪声控制与整车布置适配的核心结构件，本次呈现的消声管路结构，主要适配中型载重卡车的排气系统布局需求，日常运行中需要承接发动机排出的高温高压废气，通过内部腔室的阻尼、扩容、干涉作用消减排气脉动带来的宽频噪声，同时引导废气按指定路径排出车外，避免高温气流冲刷底盘线束、制动管路与周边覆盖件。

从实际装车场景来看，这类消声管路通常布置在卡车车架纵梁内侧的预留安装位，前端通过法兰对接发动机排气歧管出口的增压器端，尾段弯管朝向车尾侧下方，避开油箱、蓄电池组等热敏感部件。设计阶段首先要匹配发动机的排气背压阈值，不能因为消声腔的流阻设计导致发动机排气不畅，进而影响动力输出效率与燃油经济性，因此消声腔的进出口通径、内部穿孔管的开孔率、膨胀腔的容积配比，都需要对应发动机的排量、额定转速下的排气流量做匹配计算，避免出现背压超标的问题。

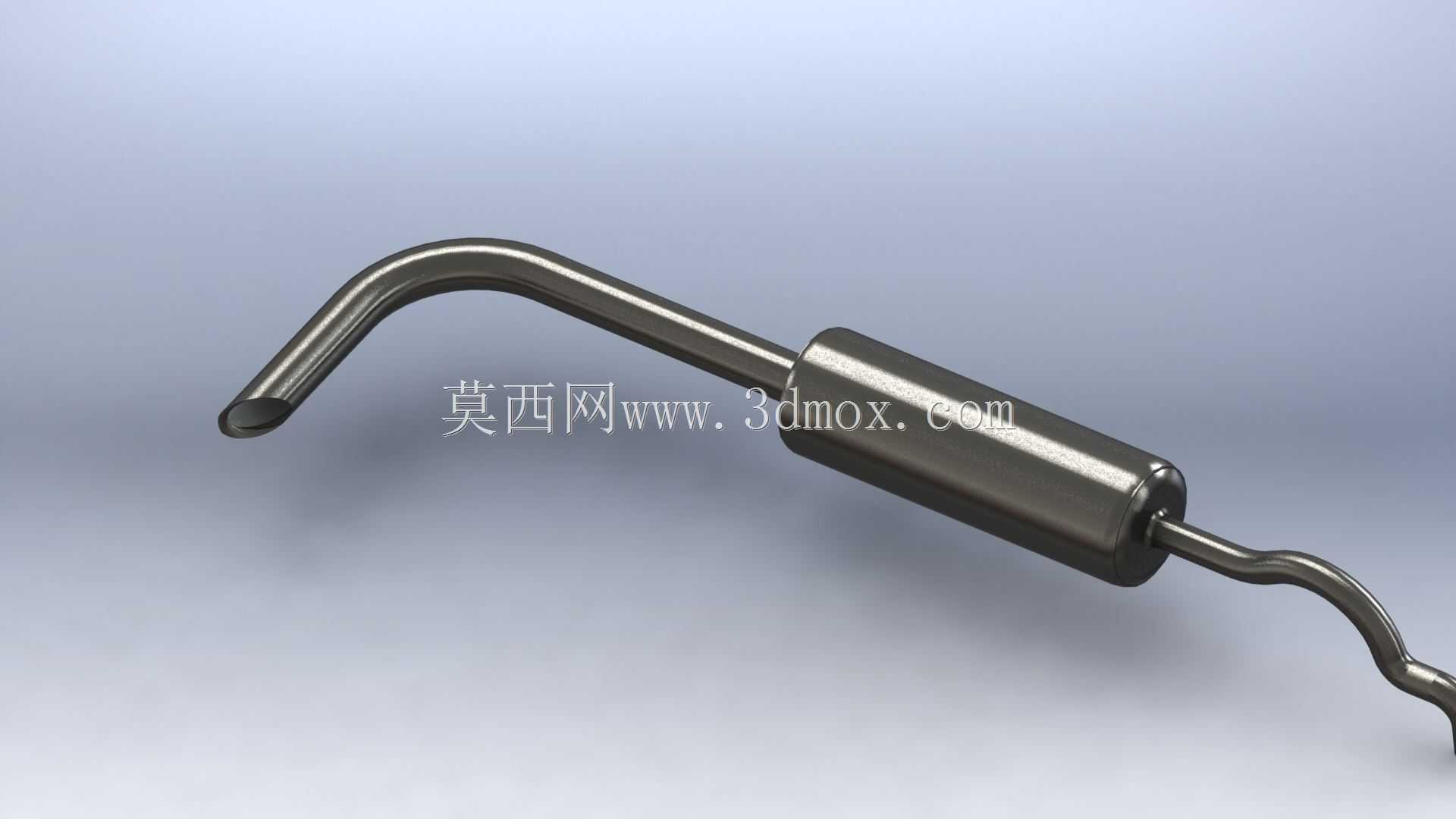

外形结构上，该消声总成采用直管消声筒搭配两端异型弯管的布局，进气端的弯管做了大曲率圆弧过渡，减少气流转向时的局部阻力损失，避免高速气流在弯折处形成湍流激发额外的结构振动噪声；出气端的弯管做了波浪形弯折适配，主要是为了避让车架上的横梁、悬挂推力杆等现有结构，不需要对底盘原有布局做改动就能完成装配，这也是商用车配件设计中优先遵循的适配原则——尽可能适配现有整车安装边界，减少配套改装的工作量。消声筒本体采用圆筒式结构，相比异形腔体拥有更好的结构刚度，能承受排气高温带来的热胀冷缩形变，同时圆筒结构的加工工艺性更好，卷圆、焊接工序的加工精度更容易控制，批量生产时的成品一致性更有保障。

安装边界方面，消声筒本体上预留了两处固定吊耳的安装位点，对应车架上的橡胶悬置安装位，通过橡胶减震吊耳将消声器吊挂在车架上，能够隔断消声器工作时的振动传递到车架，避免整车怠速时出现驾驶室底板共振的问题。设计时需要严格控制消声器整体的外轮廓尺寸，确保消声器与周边部件的静态间隙不小于25mm，在车辆满载颠簸、排气系统受热伸长的动态工况下，仍然不会与周边部件发生干涉碰擦。进气端的连接法兰采用标准螺栓孔位布局，能够直接对接主流中型柴油发动机的排气出口，不需要额外制作转接法兰，降低现场装配的难度。

功能设计层面，该消声器采用抗性消声结构，通过多段膨胀腔与穿孔管的组合，针对卡车柴油发动机常见的中低频排气噪声做针对性消减，不需要填充吸音棉材料，能够避免长期高温工况下吸音棉碳化失效的问题，更适配商用车长周期、高负荷的使用场景。管路的弯折处全部采用圆滑过渡，没有直角弯折结构，既能够降低气流阻力，也能减少弯折处的应力集中，提升管路在长期振动工况下的结构疲劳寿命。消声器的表面处理考虑了底盘使用的防腐蚀需求，能够抵御路面泥水、融雪盐的侵蚀，延长部件的户外使用寿命。

在三维建模过程中，这类结构需要重点处理弯管与消声筒端面的相贯线配合，确保焊接接口处的面贴合精度，避免出现焊接缝隙导致的漏气问题；同时要对安装吊耳的位置做装配模拟，验证吊耳安装后与消声筒本体、周边车架结构的间隙是否合理，避免出现装配工具无法伸入拧紧螺栓的问题。对于内部的消声结构，需要确保穿孔管的位置与腔体隔板的定位精度，避免因为内部构件错位导致消声效果下降、背压升高的问题。建模时还要考虑热形变的补偿量，在长管段预留适当的伸缩余量，匹配工作状态下的金属热伸长量，避免管路因为热应力出现焊缝开裂的故障。
