摩托车传动用轻量化皮带轮结构设计

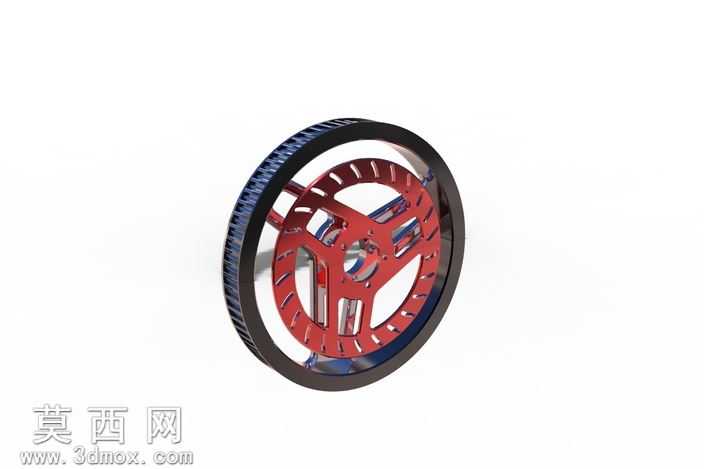

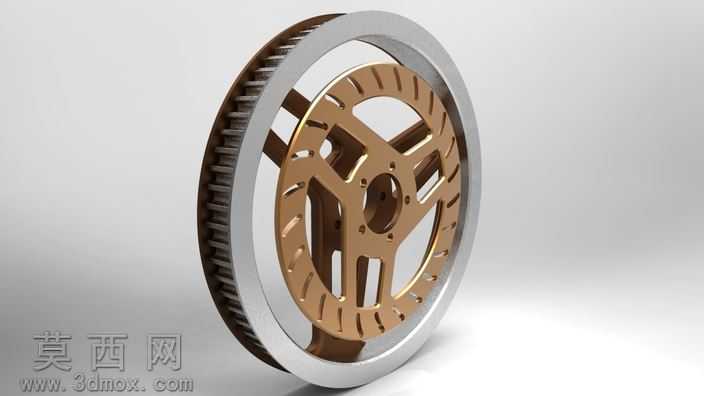

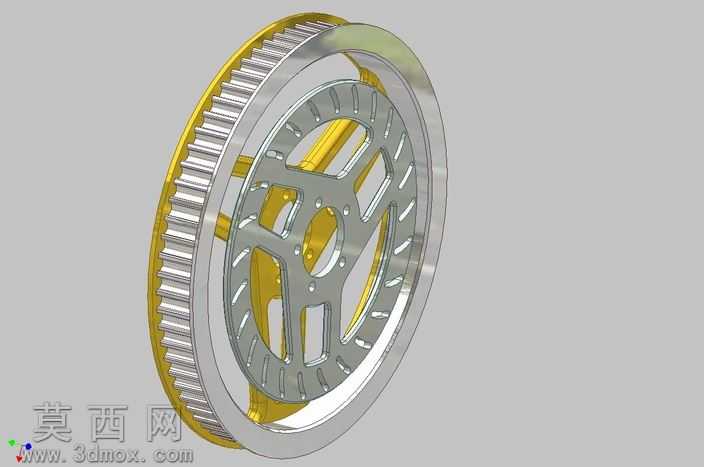

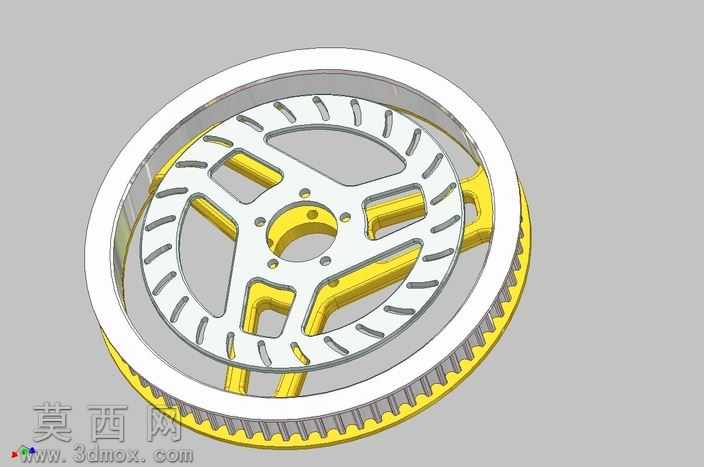

该皮带轮三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以旋转特征构建轮体的基础回转基体，精准控制轮缘、轮辐、轮毂的同轴度公差，保证后续装配的配合精度。轮缘部分通过阵列特征生成均匀排布的啮合齿结构，齿形轮廓经过曲率连续优化，可与传动皮带实现稳定贴合，减少传动过程中的打滑与磨损，齿面预留了合理的拔模斜度，兼顾实际生产中的加工工艺性。轮辐部分采用镂空式轻量化设计，通过多组辐条搭配异形减重孔的结构形式，在保证轮体整体结构强度、抗扭刚度的前提下，最大程度降低零件自身重量，减少传动系统的转动惯量，提升动力响应速度；辐条与轮缘、轮毂的衔接位置均做了圆角过渡处理，避免应力集中导致的结构失效，提升零件的疲劳使用寿命。轮毂部分设计了多组安装定位孔，孔位采用圆周阵列排布，定位精度满足摩托车传动系统的装配要求，可实现与输出轴的可靠连接，传递稳定扭矩。材质渲染阶段，轮缘啮合区域赋予金属镀铬材质，模拟高耐磨的表面处理工艺，还原金属表面的高光反射质感；轮辐与轮毂主体赋予哑光金属材质，搭配局部金色涂装效果，区分不同功能区域的同时提升视觉层次感；整体渲染采用柔和的环境光搭配定向补光，清晰展现轮体的结构层次、曲面过渡细节与材质质感，直观呈现零件的设计细节。设计过程中充分考虑了皮带轮的实际工况需求，对轮体的壁厚做了均匀化处理，避免厚薄不均导致的加工变形与动平衡问题，整体结构既满足传动功能的性能要求，又兼顾了轻量化与美观性，可直接用于摩托车传动系统的结构验证、装配模拟以及后续的加工生产参考。
