业余机器人用防滑驱动轮结构设计

这款轮体结构主要面向业余场景下的小型移动机器人开发需求，适配桌面级小型移动平台、教育类竞赛机器人、个人DIY移动载具的行走端使用，区别于工业级重载行走轮，其设计核心围绕轻量化、易装配、低成本加工的需求展开，同时兼顾基础的行走抓地性能。从实际应用场景来看，这类轮体常搭载在室内平整地面运行的小型机器人上，比如循迹竞赛小车、桌面巡检小型机器人、个人制作的遥控移动平台，不需要应对重载工况，也无需耐受复杂户外路面的冲击，核心要求是运行平稳、装配便捷、与常规直流驱动电机适配性好。

设计过程中首先拆分了轮体的两个核心功能部分：外层接触地面的轮缘部分，以及内层连接驱动轴的轮毂部分。外层轮缘采用带周向细密齿纹的橡胶类材质结构，齿纹沿轮体圆周方向均匀排布，齿高控制在较小范围，既可以在平整的瓷砖、木质桌面、PVC地坪等常见室内地面上提供足够的静摩擦力，避免机器人起步、转向、制动时出现打滑偏移，也不会因为齿纹过深导致运行时产生明显的颠簸振动，保证小型平台上搭载的传感器（比如视觉模块、惯性测量单元）采集数据时不会受轮体振动干扰。轮缘与轮毂的配合采用过盈嵌合结构，不需要额外的紧固件连接，装配时直接将轮毂压入轮缘内圈即可，依靠橡胶材质的弹性抱紧力实现两者的固定，在常规的业余场景负载下不会出现轮缘与轮毂相对转动的打滑问题，大幅降低了装配难度，也减少了零件数量。

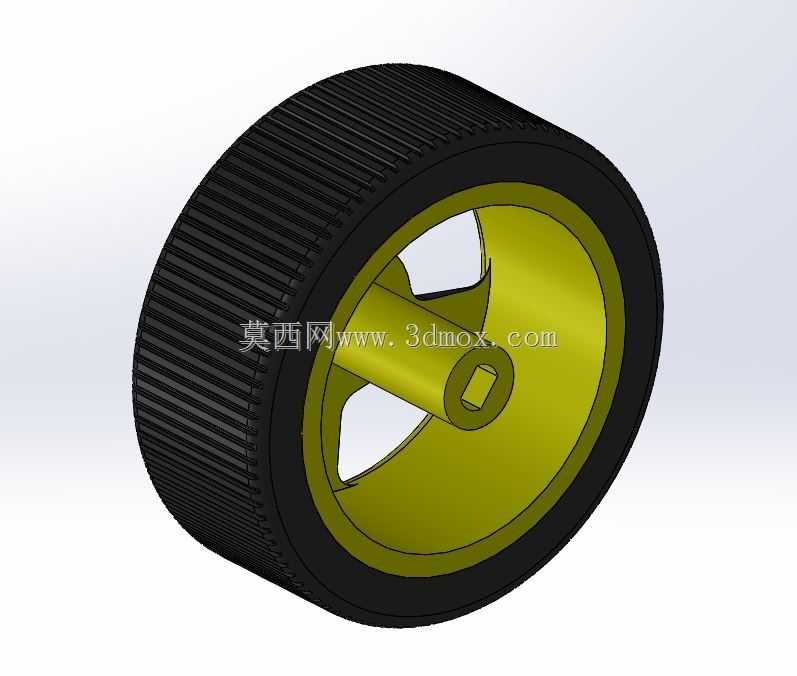

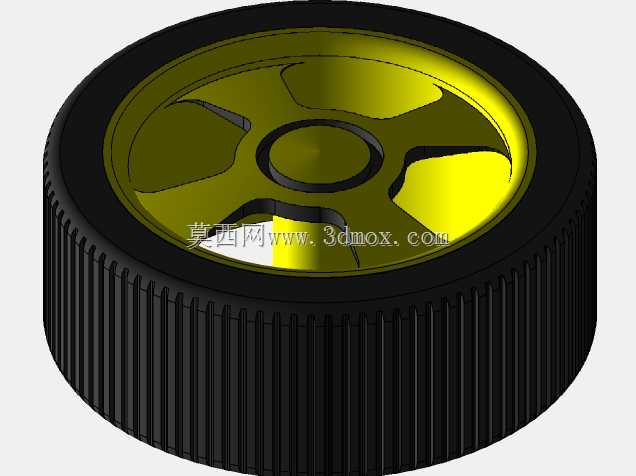

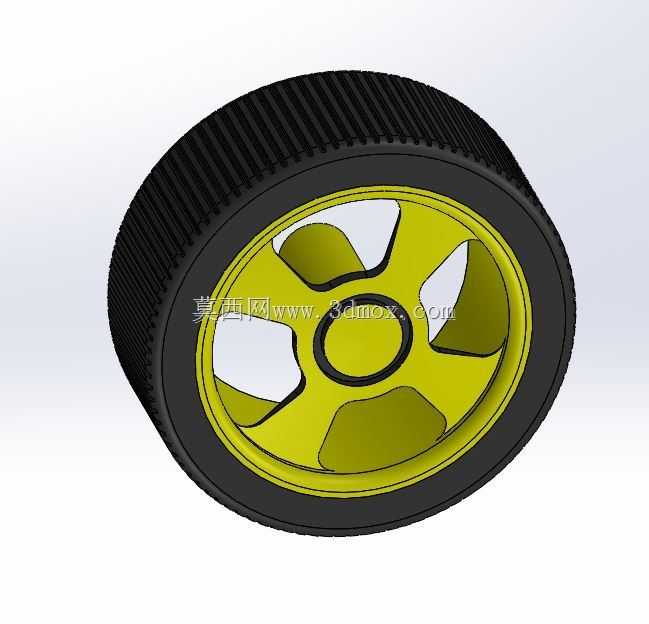

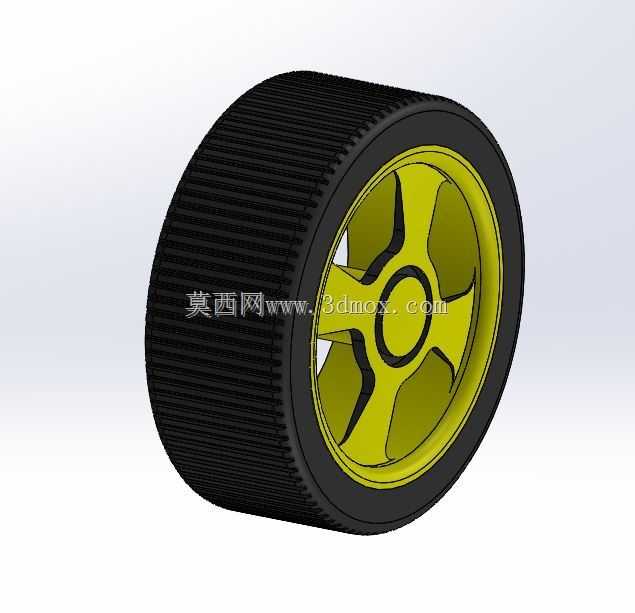

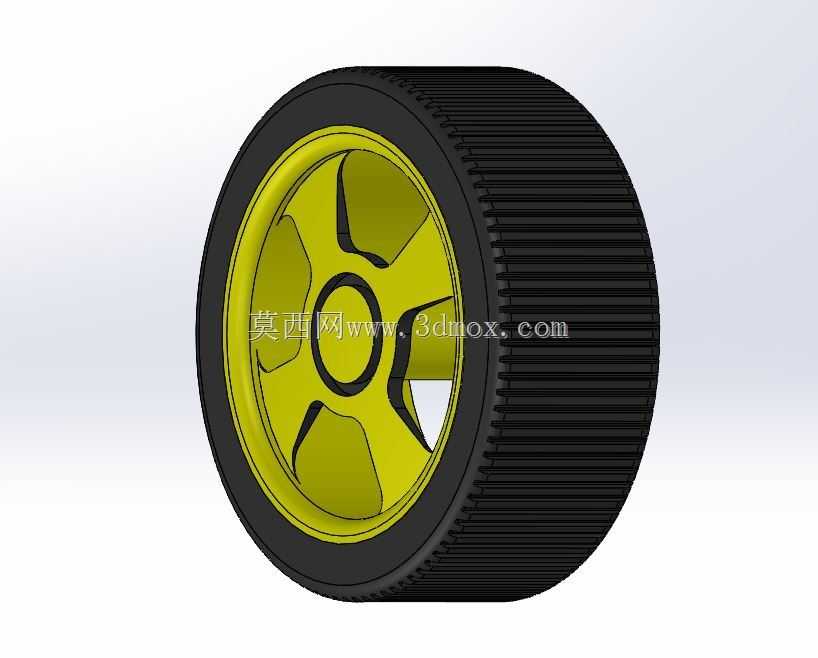

内层轮毂采用辐条式镂空结构，五组辐条沿轮毂中心均匀分布，辐条之间做了大尺寸的镂空减重设计，在保证轮毂整体结构强度的前提下尽可能降低轮体自身的转动惯量，对于小型直流驱动电机来说，更低的转动惯量意味着更优的启停响应速度，也能降低电机的空载功耗，延长电池供电的小型机器人的续航时间。轮毂中心设计有与常规小型直流电机输出轴匹配的安装孔位，孔位周边做了加厚的凸台结构，避免电机轴锁紧时轮毂薄壁处出现应力开裂，同时轮毂与电机轴的配合采用D型轴孔匹配设计，不需要额外加工键槽，依靠D型切面的止转结构即可传递扭矩，适配市面上绝大多数业余机器人常用的小型直流减速电机输出轴尺寸，安装时只需要将轮毂对准电机轴推入，再用紧定螺钉从轮毂侧面的螺纹孔锁紧即可完成固定，不需要复杂的工装辅助。

从安装边界尺寸来看，轮体的整体外径控制在适合小型机器人的尺寸区间，轮缘宽度适配常规小型平台的轮距设计，不会因为轮体过宽占用过多的底盘安装空间，轮毂的轴向定位尺寸做了限位凸台设计，安装时轮体贴紧电机安装端面即可保证轴向位置准确，不需要额外调整轮体的轴向间隙，能有效避免轮体运行时出现轴向窜动。轮毂的辐条造型做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑加工时可以更好地实现材料填充，减少注塑缺陷，另一方面也能避免装配时划伤操作人员，同时圆弧过渡的结构可以分散轮体承受载荷时的应力，避免辐条根部出现应力集中导致的断裂问题。

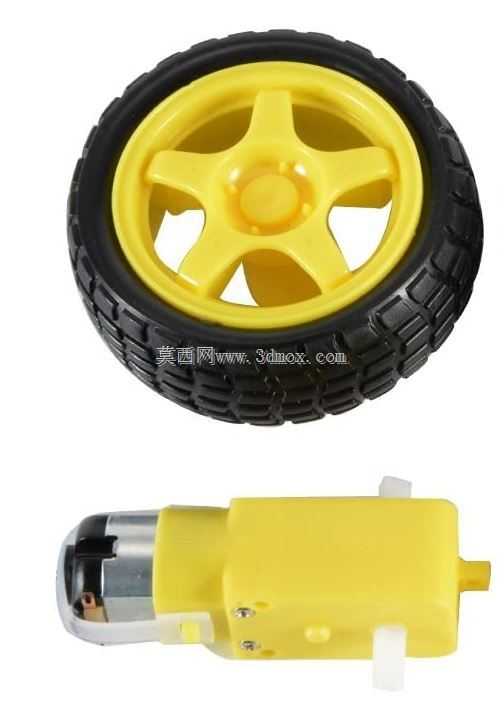

在实际选型适配时，这款轮体不需要额外搭配定制的安装支架，只要底盘上的电机安装位预留尺寸与适配的直流减速电机匹配，即可直接安装使用，轮缘的橡胶材质本身具备一定的减震效果，对于室内地面的微小不平整可以起到缓冲作用，不需要额外为轮组配置减震结构，进一步简化了小型机器人底盘的设计复杂度。轮体的转动同心度在设计时做了严格控制，轮毂的安装孔与轮缘的外圆同轴度公差控制在小范围，保证轮体高速转动时不会出现明显的偏摆，减少机器人走直线时的偏移量，降低循迹、导航类应用的控制算法调试难度。不同于工业级脚轮的万向转动设计，这款轮体为固定驱动轮结构，主要作为机器人的主动行走轮使用，搭配随动万向轮即可构成完整的三轮或四轮移动底盘，能够满足业余场景下绝大多数小型移动机器人的行走需求，不管是用于教学演示、竞赛参赛还是个人DIY创作，都能在保证基础性能的前提下降低整体的设计与加工成本。
