28BYJ-48配套5V直流电机驱动板组件

在小型自动化执行机构、桌面级创客设备、教学实验平台以及小型智能玩具的开发场景中，步进电机的精准驱动往往是决定设备运行精度的核心环节，这款适配28BYJ-48型5V直流步进电机的驱动板组件，正是针对小扭矩步进电机的控制需求完成的结构设计。从实际应用场景来看，这类驱动板常被嵌入到小型云台转动机构、自动窗帘驱动模块、桌面机械臂关节控制单元、智能阀门执行器以及各类需要小角度精准位移的小型装置中，承担着将主控单元输出的弱逻辑信号转换为电机绕组可识别驱动电流的核心作用，解决主控IO口直接驱动电流不足、无法匹配电机绕组相位切换需求的问题。

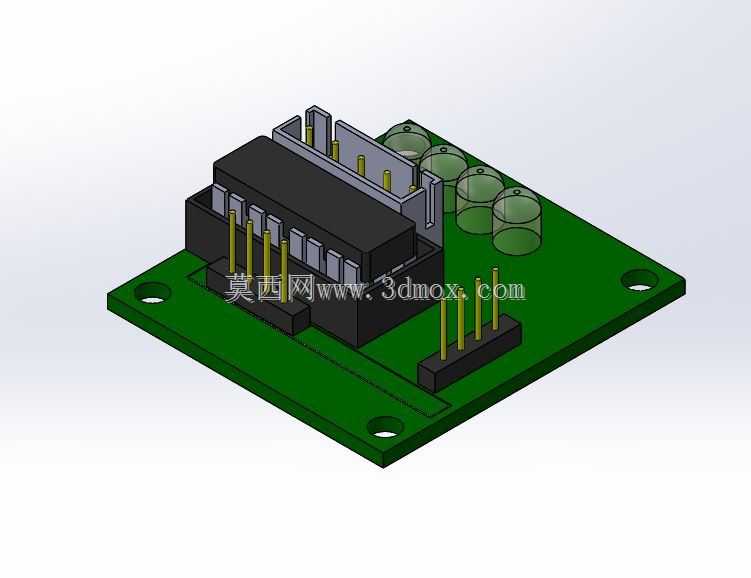

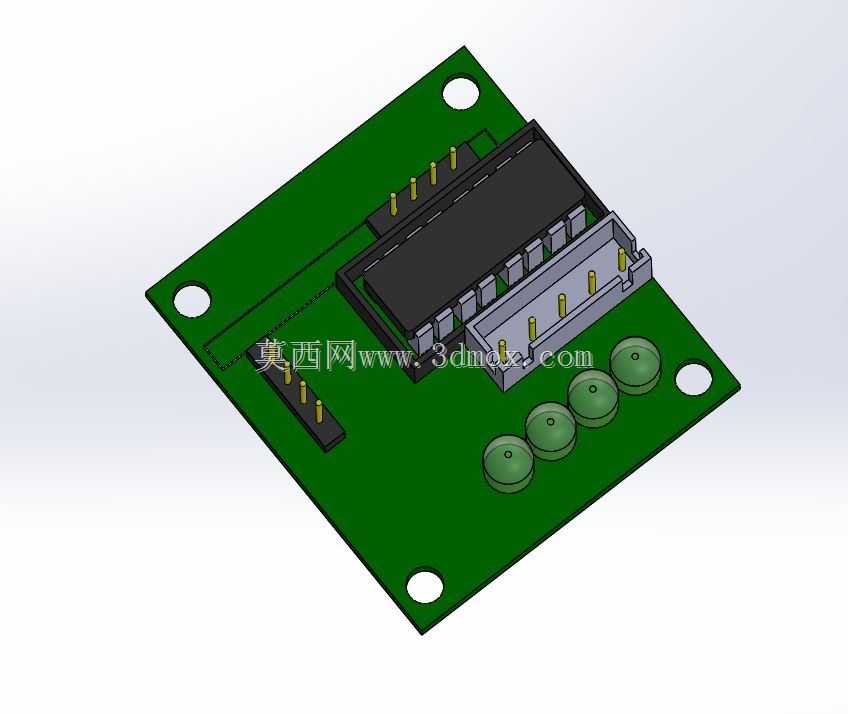

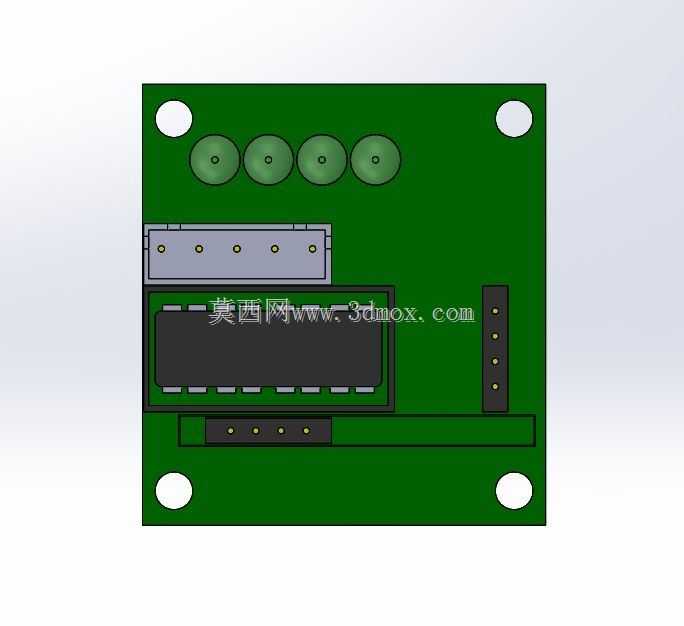

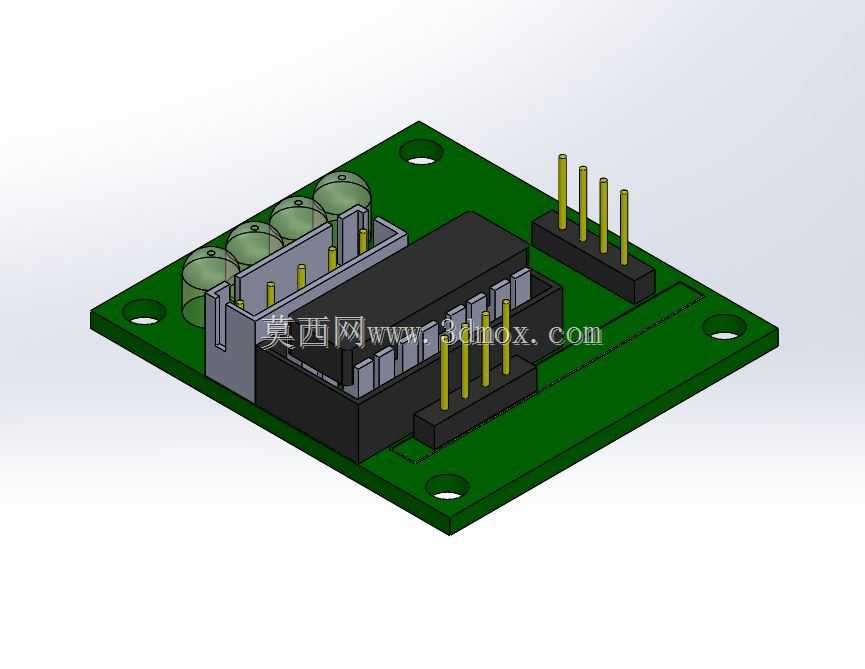

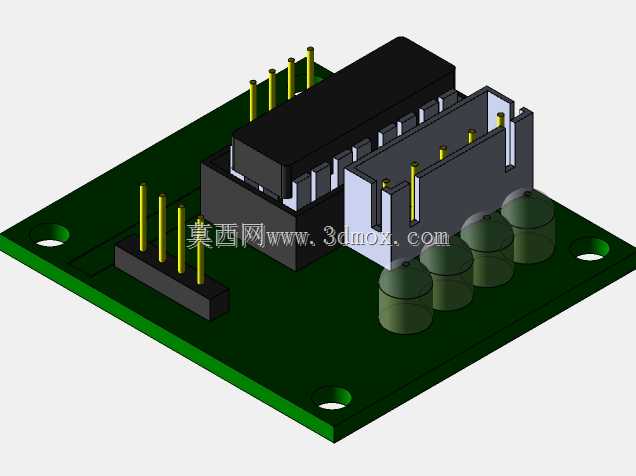

从产品功能特性来看，该驱动板集成了功率驱动芯片、接线端子、电源指示元件以及安装固定结构，板载的排针接口可直接与常见的单片机最小系统板对接，无需额外转接即可完成控制信号的输入；侧边的接线端子对应步进电机的四相绕组接线位，接线时可直接对应28BYJ-48电机的出线定义完成压接，板上预留的电容元件可对驱动回路的电源纹波进行滤除，避免电机启停瞬间的电压波动反向干扰主控电路的稳定运行。驱动板的PCB基材采用常规FR-4环氧玻璃布板，覆铜走线按照驱动电流的载流要求做了加宽处理，大电流回路的走线避开了信号输入引脚，减少驱动过程中的电磁干扰对控制信号的影响。

设计过程中，首先围绕28BYJ-48电机的驱动参数做了元件布局的统筹：驱动芯片放置在PCB的核心区域，缩短芯片到输出端子的走线长度，降低走线阻抗带来的压降；电源输入引脚就近布置滤波电容，保证芯片供电的稳定性；板体四角预留的安装孔位，匹配小型设备内部常见的M2螺丝安装规格，安装孔周围做了露铜隔离处理，避免螺丝拧紧后造成PCB走线短路。排针接口的引脚间距采用标准2.54mm间距，既可以直接插接到杜邦线完成接线，也可以配合排座实现板对板的直连安装，适配不同设备内部的布线需求。板上的圆柱形元件为状态指示与保护元件，布局时避开了安装孔位与接线端子的操作空间，不会在接线拧螺丝或者插拔端子时造成元件磕碰损坏。

从安装边界来看，整块驱动板的外形为矩形结构，板体边缘没有突出的元件，所有直插元件的引脚在PCB背面的焊接高度控制在1.5mm以内，安装时板体背面与设备安装面之间预留2mm间隙即可避免焊盘与安装面短路；正面最高的元件为驱动芯片的塑封外壳，整体高度不超过12mm，在空间紧凑的小型设备内部也能顺利完成装配。接线端子的朝向统一设置在板体的侧边，接线操作时不需要在板体正上方预留操作空间，进一步降低了对设备内部垂直安装空间的要求。实际选型使用时，需要注意驱动板的供电电压与电机额定电压匹配，5V供电状态下可稳定驱动28BYJ-48型步进电机完成四相八拍的运转控制，输出扭矩可满足小型负载的转动需求，板体的安装孔中心距经过标准化设计，可直接适配市面上多数28BYJ-48电机的配套安装支架，不需要额外做安装孔位的二次加工。

在三维建模过程中，所有元件的外形尺寸均按照实物的实际公差做了还原，PCB板的厚度、元件的安装高度、排针的伸出长度、接线端子的压线范围都做了1:1的比例复刻，在做设备整体装配干涉检查时，可直接将该模型导入装配体，验证驱动板与周边结构件、电机本体、接线线束的空间位置关系，避免实际生产装配时出现元件干涉、接线空间不足的问题。模型中还原了板上的丝印标识位置，在做整机布线设计时可对照丝印定义快速完成接线位的核对，减少装配过程中的接线错误率。对于做小型自动化设备开发的结构工程师而言，这类标准化的驱动板模型可直接调用到设备的整体布局设计中，不需要重新对驱动板进行逆向测绘，大幅缩短设备开发阶段的结构设计周期，同时也能在设计阶段提前预判安装空间、走线空间的预留是否合理，避免样机制作阶段出现结构适配问题。
