Creality Ender5机型顶框X轴运动框架结构

这套框架结构面向桌面级FDM3D打印设备的X轴运动承载需求设计，核心适配Creality Ender5的箱式机身布局，解决原有顶置X轴在长时间高速打印下的框架形变、运动卡顿问题。从实际打印车间的使用场景来看，不少桌面级设备用户在改装高速打印、加装大流量挤出头后，原有X轴框架因为型材截面选型偏薄、连接角件受力点设计不合理，会出现打印层纹偏移、X轴运动异响的问题，这套结构正是针对这类实际使用痛点做的优化设计。

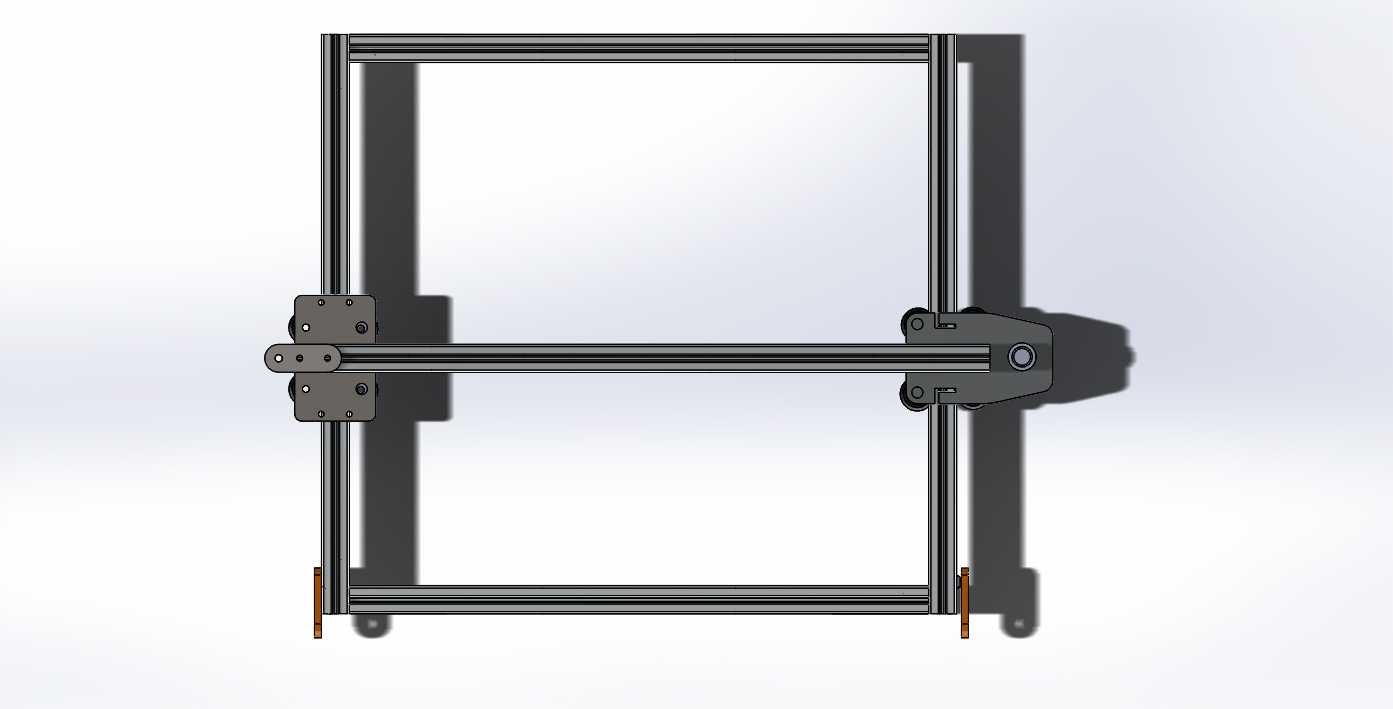

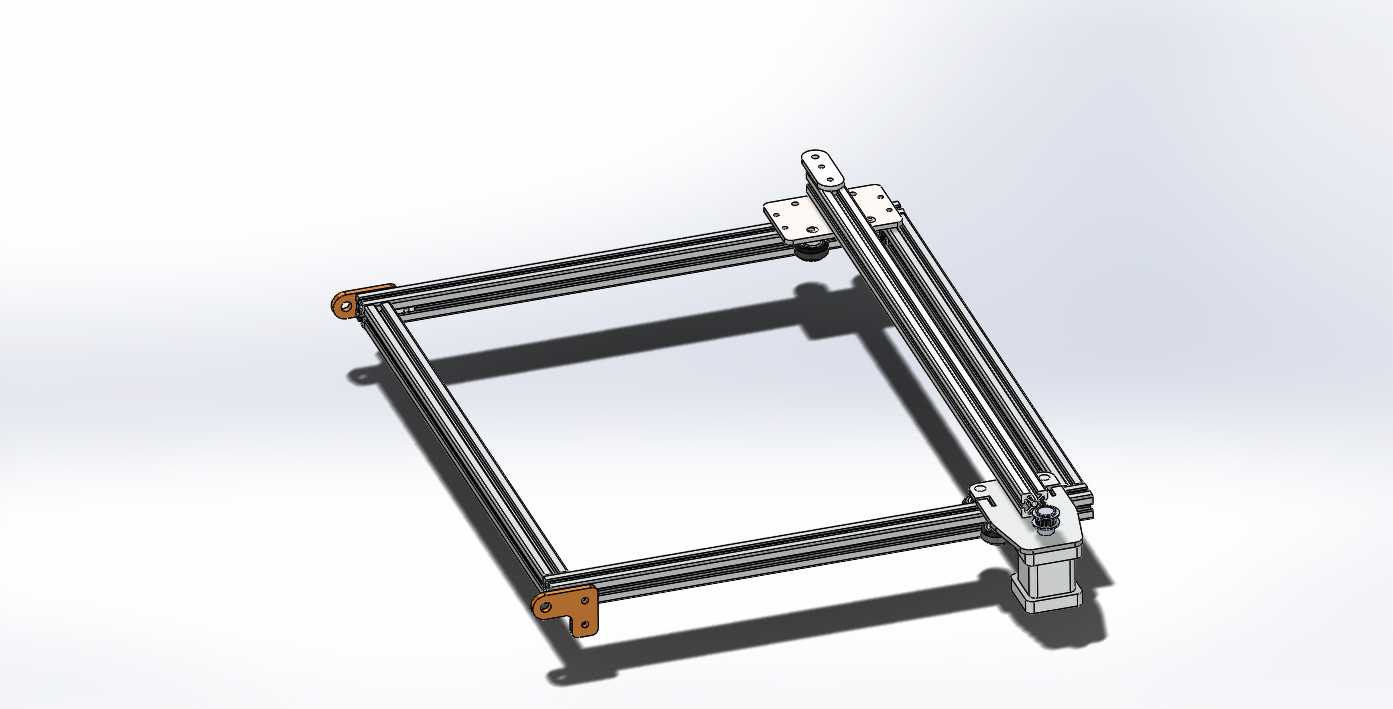

整体框架采用标准欧标2020铝型材作为主体承载构件，四根型材拼接成矩形外框，型材拼接位置采用定制L型角件做硬连接，角件与型材的接触位置做了贴合面铣平处理，避免型材端面切割公差带来的拼接间隙，保证框架整体的平面度误差控制在0.1mm以内，满足X轴直线运动的平面度要求。框架的四个边角位置设置了橙色的安装固定座，固定座上预留了与机身竖梁连接的安装孔位，孔位尺寸完全匹配Ender5原有竖梁的安装孔距，不需要对原有设备机身做二次打孔改装，直接替换原有顶框即可完成安装，降低用户改装的加工门槛。

X轴的运动导轨直接集成在框架的两根平行长型材上，导轨安装面依托型材本身的槽道做定位，配合定制的导轨压块实现无间隙固定，运动滑块上预留了挤出头、同步带轮的安装接口，同步带的张紧机构直接集成在框架端部的安装座上，不需要额外加装外置张紧器，减少框架上的外挂零件数量，降低运动过程中的额外负载。框架上还预留了限位开关的安装位、线材走线槽的固定孔，所有走线都可以沿着型材槽道内嵌布置，避免运动过程中线材拖拽影响打印精度，也减少线材外露带来的设备外观杂乱问题。

从安装边界尺寸来看，这套框架的外轮廓尺寸完全匹配Ender5的原有顶框安装空间，长宽尺寸与原装机框保持一致，安装后不会超出设备原有外轮廓，不需要额外扩大设备的放置空间，框架的整体重量控制在1.2kg以内，不会给机身竖梁带来额外的承重负担，避免竖梁长时间受压出现弯曲形变。设计过程中特意校核了X轴运动到两端极限位置的行程边界，保证X轴的有效打印行程和原有设备保持一致，不会因为框架更换损失打印幅面，同时运动端的安装板预留了通用的挤出头安装孔距，可以兼容近程挤出、远程挤出等不同类型的挤出组件，满足用户不同的改装需求。

在实际打印应用中，这套框架的刚性表现相比原有薄板拼接的框架提升明显，在150mm/s的高速打印工况下，X轴运动的振动幅度明显降低，打印件的表面层纹均匀度有显著改善，尤其是打印大尺寸薄壁件的时候，不会因为框架共振出现壁面厚薄不均的问题。框架的连接位置全部采用可拆卸的螺丝连接，没有焊接、粘接等不可拆卸结构，后期如果出现型材磨损、零件损坏，可以单独更换对应零件，不需要整体替换框架，降低后期维护成本。型材表面采用阳极氧化处理，日常使用中不容易被耗材滴落、工具剐蹭留下划痕，长期使用也能保持安装面的精度稳定性。
