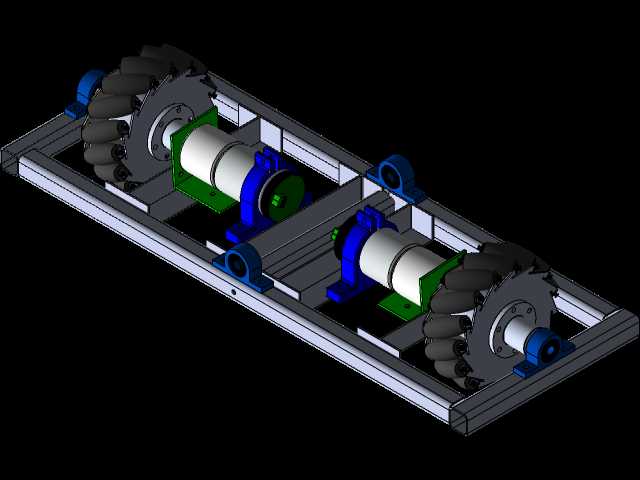

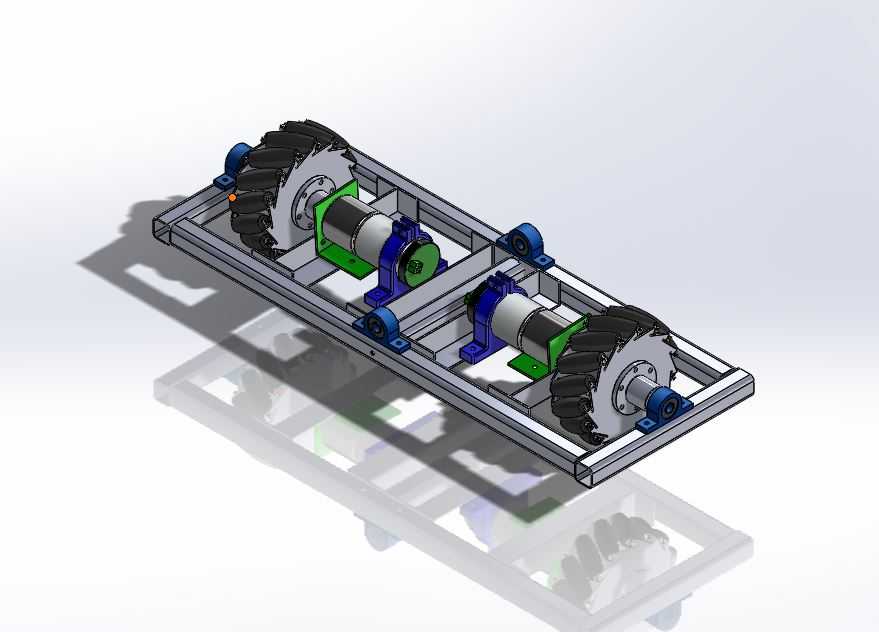

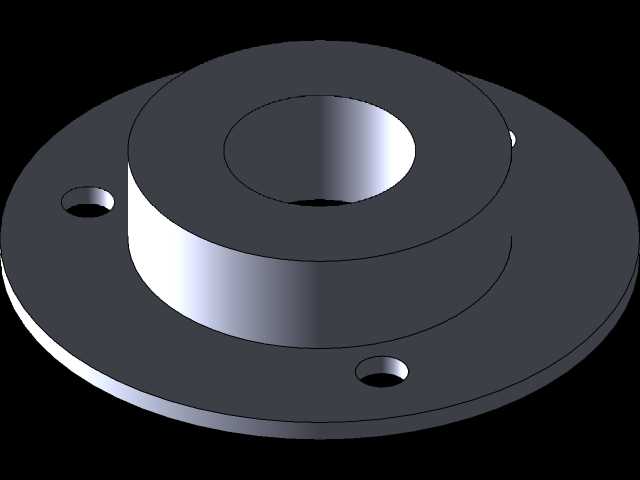

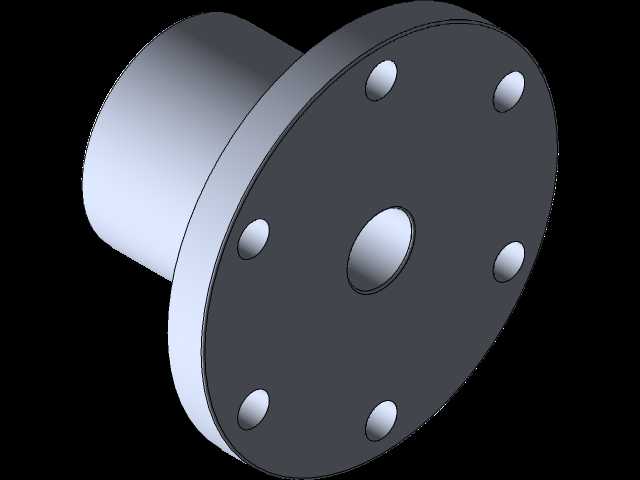

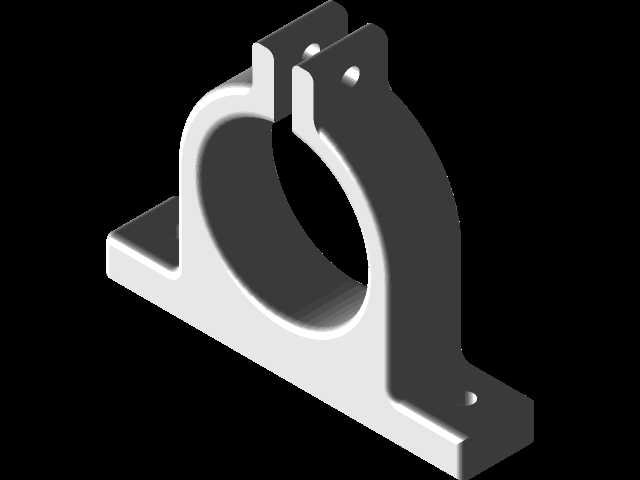

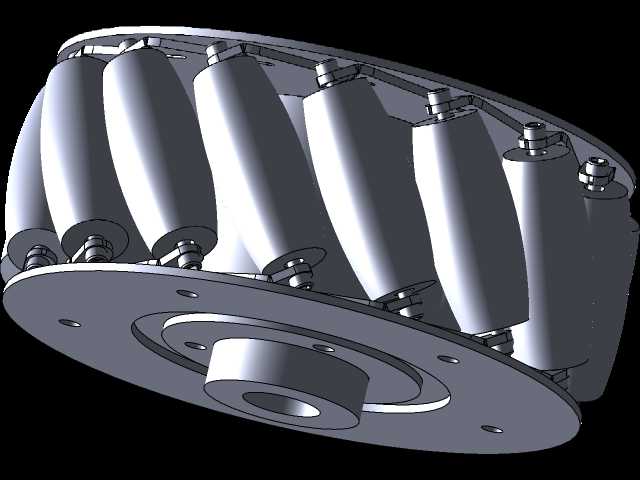

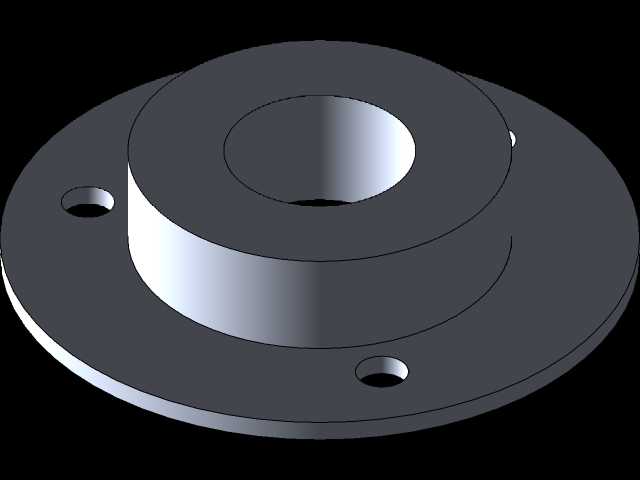

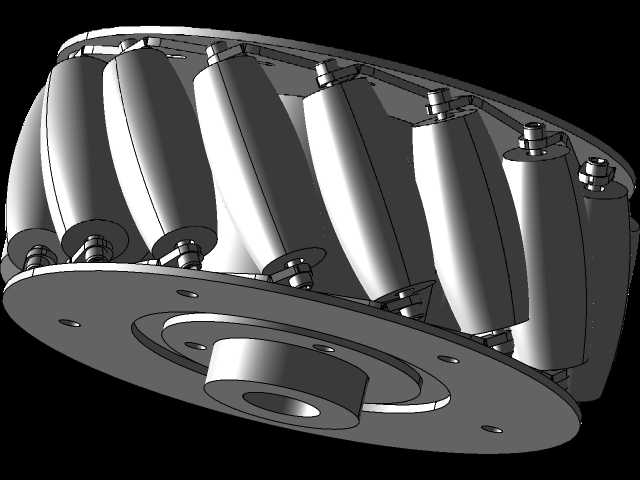

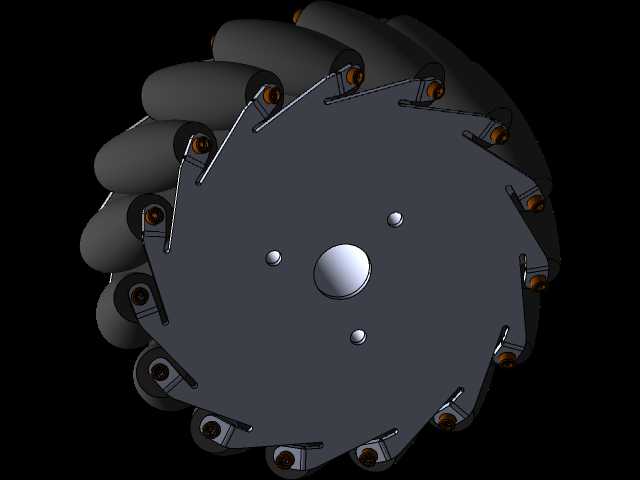

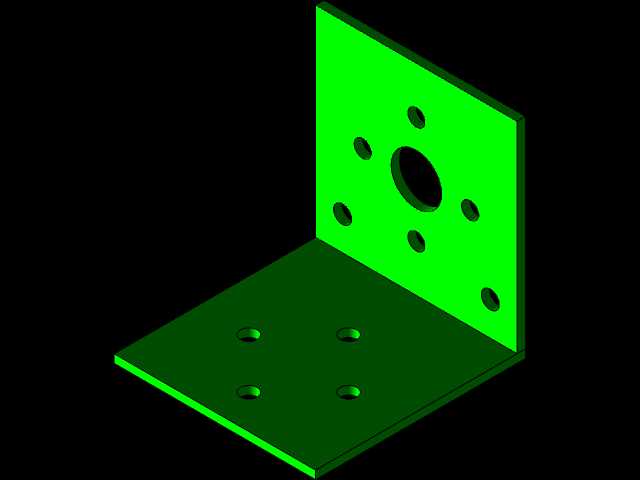

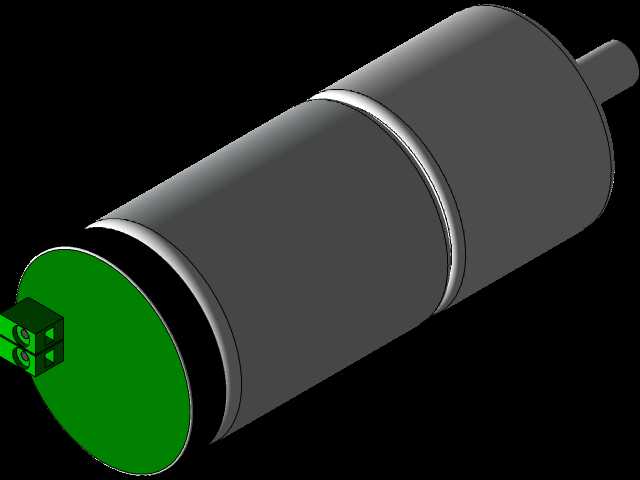

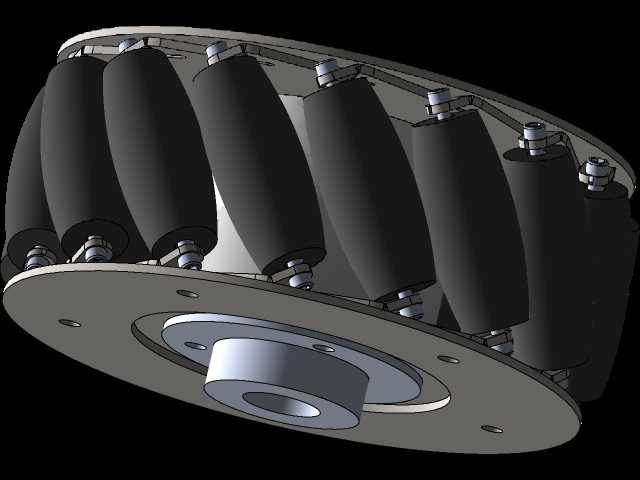

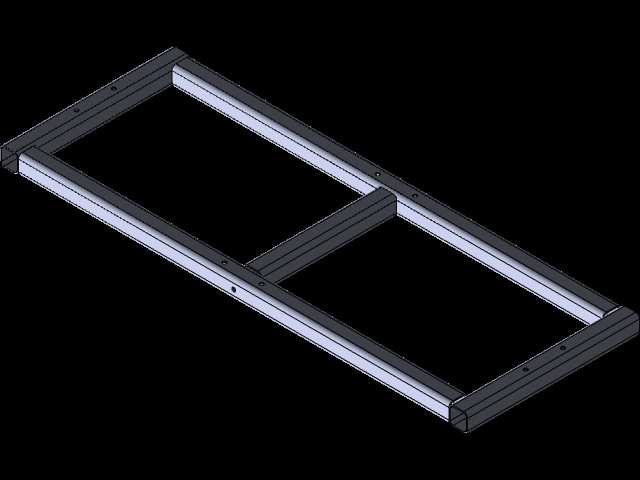

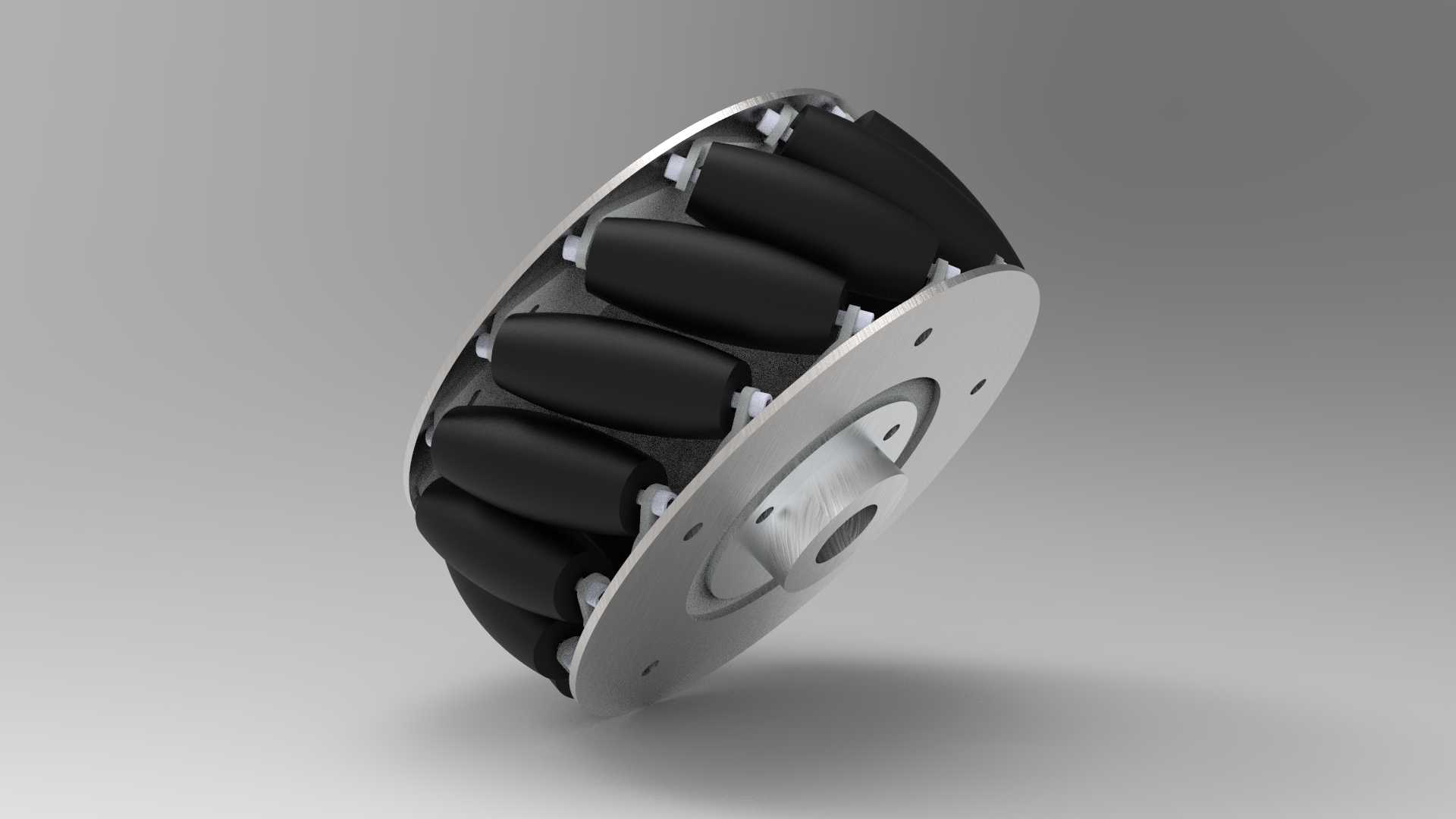

这套轮式行走底盘结构,主要面向厂区物料转运、巡检作业、小型作业平台搭载这类需要平面移动的场景,区别于履带式行走结构,轮式方案在平整硬化路面的行走阻力更小,转向灵活度更高,日常维护的成本也更低,适合在车间环氧地坪、厂区硬化路面、室内平整场地这类工况下使用。从结构布局来看,整套行走机构采用对称式双轮独立驱动设计,左右两侧各配置一套驱动轮组,通过两侧驱动轮的转速差实现转向动作,不需要额外设置转向桥或者转向拉杆结构,大幅简化了底盘的机械结构,也降低了后续装配调试的难度。车架主体采用标准铝型材拼接搭建,型材之间通过角码和紧固件连接,不需要复杂的焊接工序,既可以保证车架整体的结构强度,也方便后续根据搭载设备的安装需求灵活调整安装孔位,拓展性较强。驱动轮组的安装采用了带座轴承作为支撑,每个驱动轮的轮轴两端都配置立式带座轴承固定在车架横梁上,保证轮轴转动的同轴度,减少运转过程中的径向跳动。动力输出端通过法兰结构直接和驱动轮的轮毂连接,动力传递路径短,传动效率更高,同时也避免了链传动、带传动长期使用后出现的松旷、打滑问题。驱动轮选用大宽度深花纹橡胶轮,胎面的花纹设计可以提升和地面的附着系数,即使地面存在少量水渍、浮尘,也能保证足够的抓地力,减少行走过程中打滑的概率,轮体的宽度较大,也能降低单位面积的接地比压,避免在环氧地坪这类较软的地面留下压痕。整套底盘的安装边界设计紧凑,车架整体采用矩形框架结构,驱动轮的外缘不超出车架的宽度边界,前后端预留了足够的安装空间,可以搭载传感器、载物平台、机械操作臂这类功能组件,车架的上层平面预留了标准的型材安装槽,不需要额外打孔就可以固定各类搭载设备,安装适配性较强。从设计思路上,这套结构优先考虑了装配的便捷性和维护的便利性,所有的零部件都采用标准件搭配机加工件的组合,没有特殊定制的复杂异形件,加工难度低,普通的机加工车间就可以完成所有零件的加工,装配过程不需要专用工装,按照装配关系依次锁紧紧固件即可完成组装。轮组和动力组件的安装位置都预留了调整间隙,后期如果需要更换不同直径的驱动轮,或者调整动力组件的安装位置,只需要调整轴承座和动力安装支架的固定位置即可,不需要对车架主体进行改动。在实际使用中,这套底盘可以作为各类移动作业设备的基础行走平台,比如搭载环境监测传感器做厂区定时巡检,搭载载物货架做车间内的物料转运,搭载小型操作机构做定点作业,双轮差速的控制逻辑简单,配合普通的运动控制器就可以实现前进、后退、原地转向、弧线行走等动作,原地转向的特性让它可以在狭窄的通道内完成转向动作,对作业空间的要求更低。结构设计上充分考虑了运转过程中的受力情况,驱动轮的受力直接通过轴承座传递到车架横梁上,动力组件的安装支架采用折弯钢板制作,和车架型材之间通过T型螺栓锁紧,保证动力输出过程中支架不会出现位移,轮轴采用调质钢材加工,具备足够的抗扭和抗弯强度,即使搭载一定重量的负载,也不会出现轮轴变形的问题。车架的型材选型经过受力核算,在额定负载下,车架的挠度变形量控制在允许范围内,不会因为负载过大出现车架变形导致轮组卡滞的问题。两侧轮组的安装位置严格对称,保证左右轮的接地压力一致,避免行走过程中出现走偏的情况,轮组的安装高度可以通过轴承座的安装孔位进行微调,方便调整底盘的离地间隙,适配不同的地面通过性需求。
- 上一篇:桌面下挂式多工位工具收纳吊钩吊架
- 下一篇:书写设备伺服驱动笔夹执行组件
- 全部评论(0)
- 模板大小 6.63 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Parasolid,SOLIDWORKS,Parasolid,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,STEP / IGES
- 软件分类 工业机器人
