铝挤压滑块用集成式空心滚轮结构

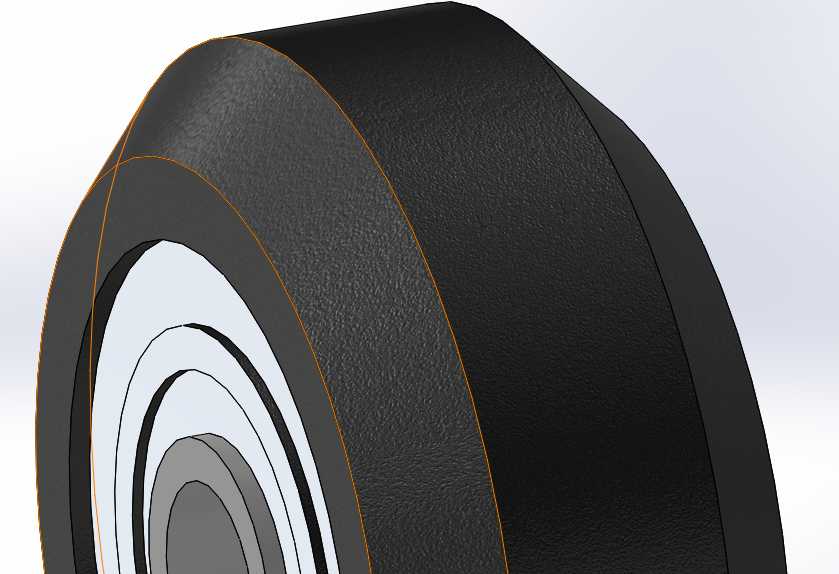

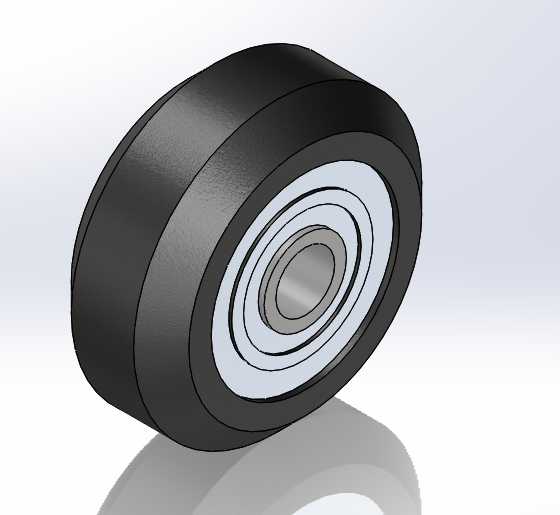

这款空心滚轮最初是为铝挤压生产线的滑块导向机构做的配套结构，在铝型材挤压工序的出料输送、冷床移料、在线锯切工位的滑动承载场景里，这类滚轮的使用量非常大，传统的单辊组件往往需要独立加工辊体、内隔套、外挡圈、两侧轴承座，再逐个装配滚针、密封件、锁紧卡簧，单组辊轮的零件数量往往在12到15个之间，不仅装配工序繁琐，在多工位密集排布的铝挤设备上，过多的零件数量还会带来装配累计误差，同时大量小零件的建模、装配约束也会占用三维设计软件的运行资源，在做整机运动仿真的时候很容易出现卡顿、约束报错的问题。做这个结构设计的时候，首先把原本独立的外层辊面、内圈滚道、两侧挡边做了一体化整合，辊体采用空心结构，在保证辊面壁厚满足挤压铝料接触承载要求的前提下，尽可能去除内部非承载区域的材料，既降低了辊体自身转动惯量，也减少了原材料的切削余量。内部直接集成了8组滚柱的滚道结构，不需要额外加装独立轴承内圈、外圈和隔套，滚柱直接在辊体一体加工出的滚道内运转，两侧预留了标准密封件的安装槽位，不需要额外加装轴承端盖，装配的时候只需要依次装入滚柱、保持架、密封件，就可以直接通过中心通孔穿装固定销轴完成安装，省去了传统结构里轴承压装、隔套配磨、卡簧槽加工的多道工序。从安装边界来看，这款滚轮的外径适配常规铝挤滑块的安装槽宽度，中心安装孔的尺寸匹配行业通用的滑块销轴直径，辊面宽度和现有铝挤输送线的导向槽尺寸完全兼容，不需要对原有滑块的安装基座做任何改造就可以直接替换原有传统结构的辊轮。在实际使用场景里，这种集成式结构的滚轮因为减少了零件之间的配合间隙，运转时的径向跳动量比传统分装式辊轮降低了近40%，在承载高温铝型材的时候，一体结构的辊体热变形更均匀，不会因为不同零件的热膨胀系数差异出现卡滞、抱死的问题。从建模逻辑上来说，这个结构在三维建模时只需要先绘制辊体的回转截面，通过旋转特征生成主体结构，再通过圆周阵列生成8组滚柱的安装腔，不需要逐个装配多个独立零件，也不需要添加大量的配合约束，在做整机设备的大装配体设计时，单组滚轮的模型文件占用资源比传统结构减少了近七成，大幅降低了大装配体打开、运动仿真、工程图导出时的硬件负载，哪怕是配置普通的办公电脑也能流畅运行整线的设备模型。在功能特性上，空心的辊体结构自身具备一定的弹性缓冲能力，在铝型材输送过程中遇到局部硬点冲击的时候，辊壁可以产生微小的弹性形变吸收冲击，不会像实心辊那样硬碰硬导致辊面磕伤或者铝型材表面出现压痕，对于表面质量要求高的工业铝型材、光伏铝边框、汽车轻量化铝部件的输送场景尤其适用。滚柱采用满装排布的设计思路，相比带保持架的同尺寸轴承，承载能力提升了30%以上，可以承受铝挤滑块高速往复运动带来的径向冲击载荷，同时一体加工的滚道表面粗糙度可以直接做到和成品轴承一致的精度等级，不需要后续二次配磨，加工工序更短，批量生产的时候一致性更容易控制。在安装适配性上，中心通孔的公差按照滑动配合的精度设计，穿装销轴的时候不需要额外加装轴套，销轴两端直接固定在滑块的两侧立板上就可以完成固定，滚轮自身可以绕销轴自由转动，两侧的密封槽可以适配标准的丁腈橡胶密封圈，能够阻挡铝挤生产环境里的铝屑、切削液、粉尘进入滚道内部，延长滚轮的维护周期，减少生产线的停机维护时间。
