NEMA17规格步进电机三维结构模型

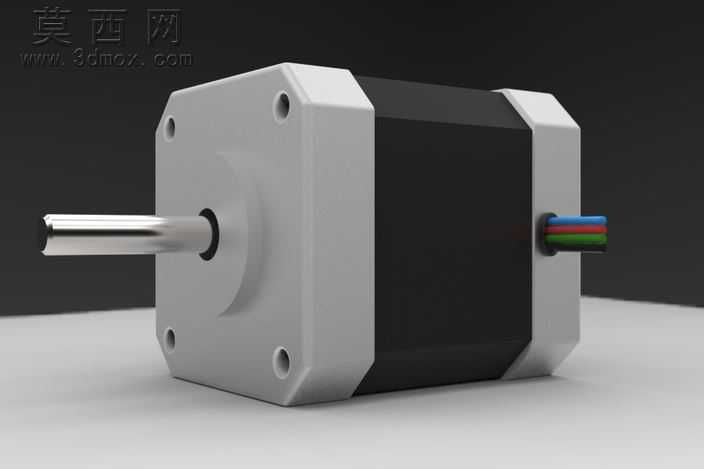

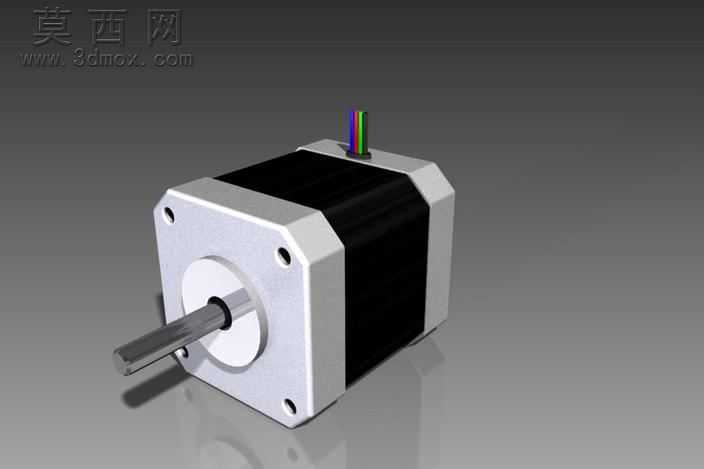

本模型为NEMA17规格步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，完整还原了产品的全部结构细节。建模阶段首先依据NEMA17电机的安装法兰标准尺寸确定主体轮廓基准，前端法兰的四个安装孔位、中心轴伸直径、轴段长度均按照行业通用公差要求进行1:1复刻，保证模型可直接用于安装适配场景的虚拟装配验证。模型主体结构分为前端铝制端盖、中部定子绕组腔体、后端出线端盖三个核心部分，中部腔体的黑色塑封结构还原了实际产品的绕组封装形态，表面做了细腻的哑光质感处理，模拟工程塑料与定子铁芯封装后的真实视觉效果。前端金属端盖采用铝合金材质参数设置，渲染时添加了细微的金属磨砂纹理，端面的轴承安装位、轴伸处的挡圈结构都做了精细化建模，轴伸部分还原了D型切削的定位结构，完全匹配实际步进电机的输出轴设计。后端出线部分还原了多色引线的排布结构，引线的色彩区分对应步进电机的不同相序接线，引线根部的防护结构也做了完整呈现，方便使用者理解电机的接线逻辑。渲染阶段采用了工作室柔光布光方案，通过主辅光源的角度调整，清晰呈现电机各部分的结构转折与材质差异，金属端盖的微弱反光、塑封部分的哑光质感、输出轴的金属光泽都得到了准确表现，地面添加了柔和的接触阴影，提升模型的真实感与立体感。模型在结构设计上充分考虑了步进电机的实际装配逻辑，各部件的拼接关系、配合间隙都参考真实产品的装配公差设置，既保证了外观的高度还原，也具备结构层面的参考价值，可用于自动化设备的虚拟装配调试、3D打印传动结构设计验证、机电一体化教学演示等多个场景，能够帮助设计者快速完成包含该型号步进电机的设备整体布局校验，减少实物选型与装配验证的时间成本。
