皮带输送式金属检测探测器设备

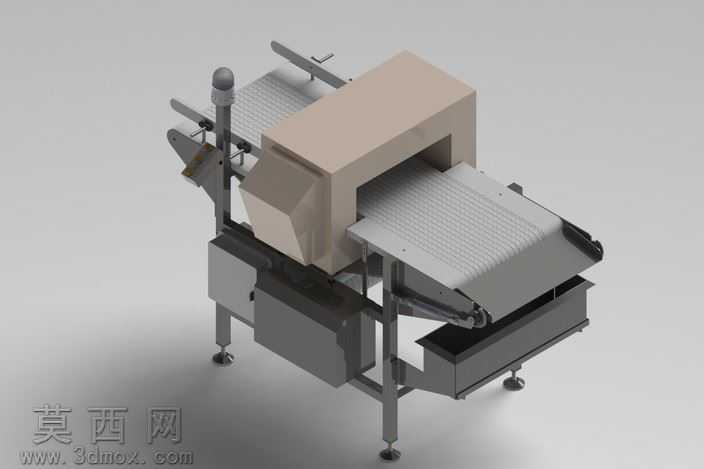

本模型为皮带输送式金属检测探测器，采用SolidWorks进行全参数化三维建模，整体结构按照工业实际使用的金属检测设备1:1还原，建模过程中严格遵循机械设计规范，对各部件的装配关系、运动干涉情况进行了反复校验，确保模型可直接用于结构验证与方案展示。模型整体分为检测主机、输送机构、机架支撑、接料组件、操作控制五个核心模块，建模时对每个模块的零件进行了独立建模与装配约束：检测主机部分采用钣金折弯工艺的建模逻辑，还原了金属检测探头的屏蔽外壳结构，外壳做了圆角过渡处理，避免实际生产中的锐边安全隐患，内部预留了检测线圈的安装空间，建模时对探头的检测通道尺寸做了精准把控，适配常规流水线输送的产品通过高度；输送机构部分还原了防滑皮带、主动辊筒、从动辊筒、张紧调节结构的细节，皮带表面做了防滑纹理建模，辊筒两端配置了带座轴承的安装位，张紧结构采用螺杆调节式设计，可直观展示皮带松紧度的调节逻辑；机架支撑部分采用方管焊接机架的建模思路，底部配置了可调节脚杯，用于设备安装时的水平调节，机架侧面预留了电气柜的安装空间，电气柜做了柜门、散热孔的细节建模；接料组件位于输送线末端，采用倾斜导料槽设计，可将检测完成的物料顺畅导出，导料槽下方设置了不合格品剔除的预留安装位，可适配后续自动剔除机构的加装；操作控制部分在设备入料端设置了立式操作柱，操作柱上配置了急停按钮、状态指示灯、操作触摸屏的安装位，还原了实际设备的人机交互布局。材质渲染方面，检测主机外壳采用米白色哑光钣金材质，输送机架采用深灰色金属烤漆材质，皮带采用灰色哑光PVC材质，脚杯采用黑色橡胶与镀锌金属组合材质，操作柱的按钮分别做了红色急停、绿色启动的材质区分，整体渲染效果贴近工业设备真实质感，光影采用柔和的环境光搭配主光源，清晰展示各部件的结构层次与装配关系。设计思路上，该设备面向食品、医药、日化等行业的流水线金属异物检测需求，建模时充分考虑了设备的实用性与维护便捷性，输送机构与检测主机采用模块化装配设计，可快速拆分进行检修维护，整体结构紧凑，可直接对接现有生产流水线，无需对原有生产线做大幅改动，模型完整保留了各部件的建模参数，可根据实际检测需求调整检测通道宽度、输送线长度、皮带运行速度等参数，为后续的工程化设计提供可靠的三维模型基础。
