双滑块曲柄传动机构三维结构设计

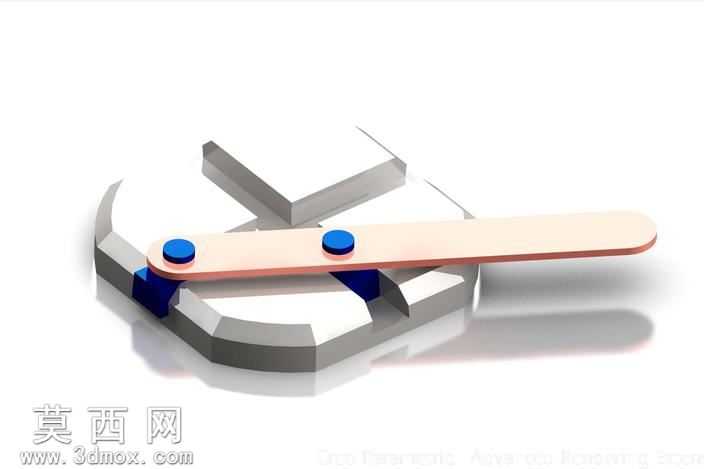

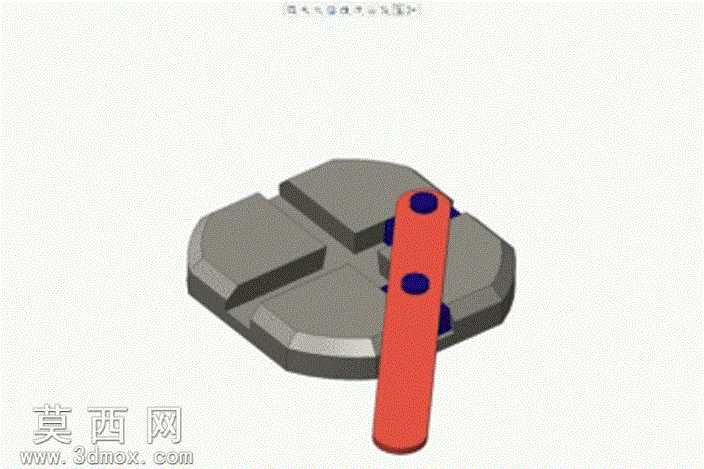

本作品为双滑块曲柄传动机构的三维建模成果，建模过程中首先梳理曲柄滑块机构的运动逻辑，明确固定基座、双滑块、曲柄构件的运动约束关系，先绘制基座的二维轮廓草图，通过拉伸、倒角、切除特征完成带十字导向槽的基座主体建模，导向槽的尺寸精度严格匹配滑块的配合公差，保证滑块滑动过程无卡滞、无过大间隙。滑块部分采用对称式结构设计，分别对应十字导向槽的两个垂直方向，建模时对滑块与槽体的配合面做了公差适配，同时预留了与曲柄连接的销轴安装孔位，孔位同轴度经过校准，避免运动过程中出现干涉。曲柄构件作为核心传动件，建模时先确定两个铰接孔的中心距，该中心距直接决定滑块的行程参数，通过拉伸生成曲柄长条主体后，对铰接孔位置做了强化凸台设计，提升构件的结构强度，同时对曲柄边缘做圆角处理，消除应力集中隐患。材质渲染阶段，基座与滑块采用哑光灰铸铁材质，还原金属构件的真实质感，表面添加细微的磨砂纹理模拟铸造表面效果，曲柄构件采用醒目的哑光红涂装，与基座滑块形成明确视觉区分，方便观察机构运动过程中曲柄的转动状态，铰接销轴部分采用亮面金属材质，突出运动副的位置。装配阶段严格按照运动约束关系添加配合，基座设置为固定构件，两个滑块分别与对应方向的导向槽添加滑动配合，曲柄两端的铰接孔分别与两个滑块的销轴添加同轴心配合，保证曲柄做整周转动时，可同时驱动两个滑块在垂直方向做往复直线运动，完成装配后进行全局干涉检查，逐一验证曲柄转动全行程下各构件的位置关系，调整了初始设计中曲柄边缘与槽体的微小干涉区域，优化了滑块端部的倒角尺寸，确保机构运动全程顺滑无碰撞。设计过程中重点考量了机构的传动特性，通过调整曲柄的铰接孔中心距可适配不同的滑块行程需求，导向槽的截面形状采用矩形设计，具备更好的导向稳定性与承载能力，整体结构紧凑，可作为机械原理教学演示模型，也可作为往复运动机构的核心单元应用于各类通用机械设备中，建模过程中所有特征均保留参数化设计属性，可根据实际使用需求快速调整各构件的尺寸参数，适配不同的工况载荷与行程要求。
