立式格栅烧烤炉结构设计三维作品

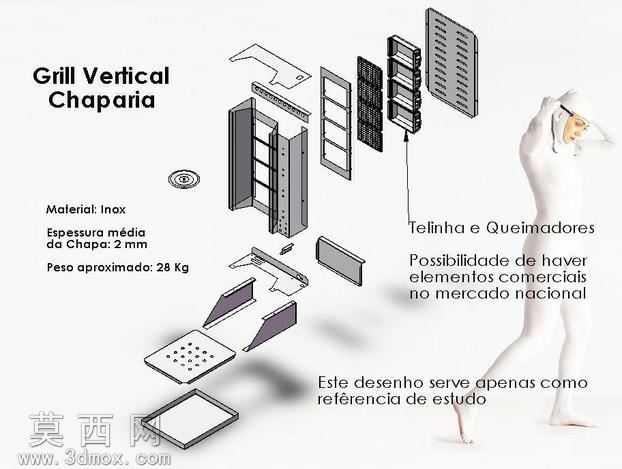

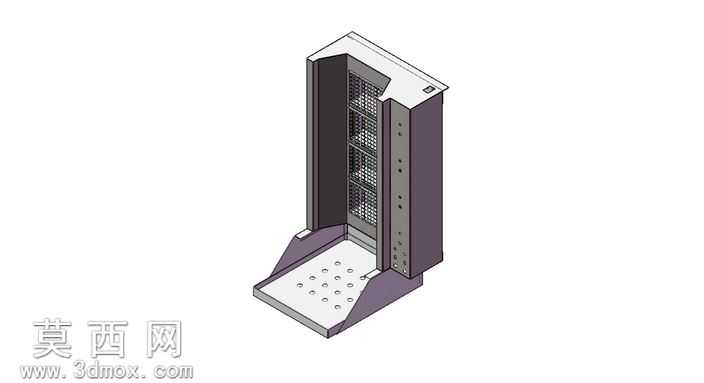

本作品为立式格栅烧烤设备的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图完整呈现设备的全部组成构件，清晰展示各零件的装配逻辑与位置关系。建模过程中严格遵循钣金加工工艺规范，设定主体外壳板材平均厚度为2mm，选用不锈钢作为主体材质，整体预估重量控制在28kg，兼顾结构强度与设备移动便携性。模型完整还原了设备的多层功能结构：最外侧为带密集格栅孔的立式外壳面板，既承担设备防护功能，又可通过格栅孔实现烤制过程中的热量均匀散出，避免内部热量淤积；中部设置分层式烤制格栅与燃烧组件安装位，预留了商用标准燃烧元件的适配安装空间，可直接匹配市面通用的烧烤加热配件，无需额外二次结构修改；底部设计有接油托盘与支撑底座结构，接油盘采用抽拉式快拆结构，方便使用后的油污清理与日常维护，底座设置防滑支撑结构，保障设备放置使用时的稳定性。建模阶段对每一个钣金零件都添加了对应的折弯、切口工艺特征，所有连接孔位、卡扣结构都按照实际装配公差进行参数设定，可直接导出工程图用于钣金下料、折弯加工与装配验证。渲染环节采用哑光不锈钢材质还原设备真实质感，对格栅孔洞做了通透度参数调整，通过等轴测爆炸视角直观呈现内部结构布局，同时在模型中标注了各功能模块的设计要点，明确该模型作为结构设计参考的定位，可用于同类立式烧烤设备的结构优化、商用厨具产品开发的参考原型，所有零件间无干涉问题，装配逻辑符合实际产品的组装流程，具备较强的工艺落地参考价值。
