平台形拖航牵引连接装置结构设计

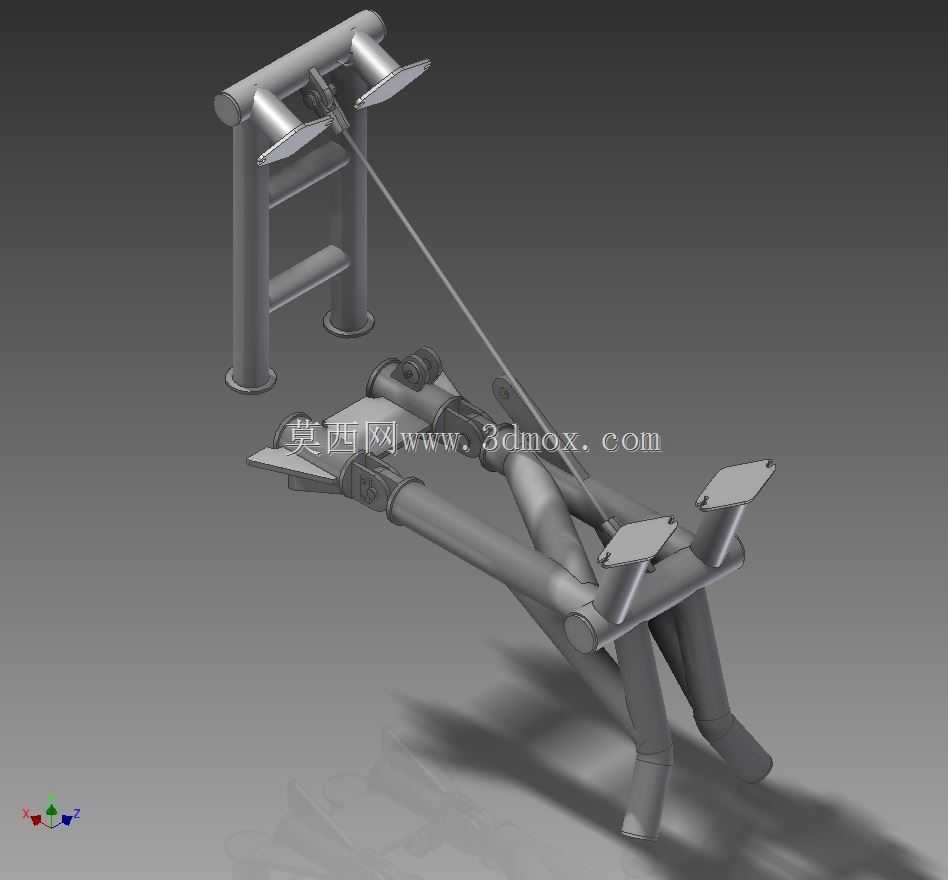

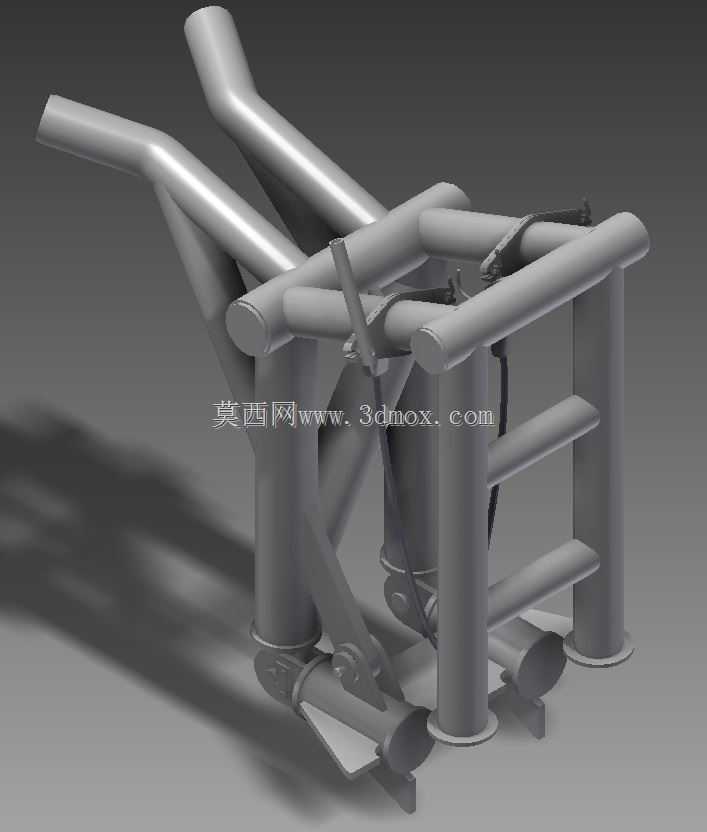

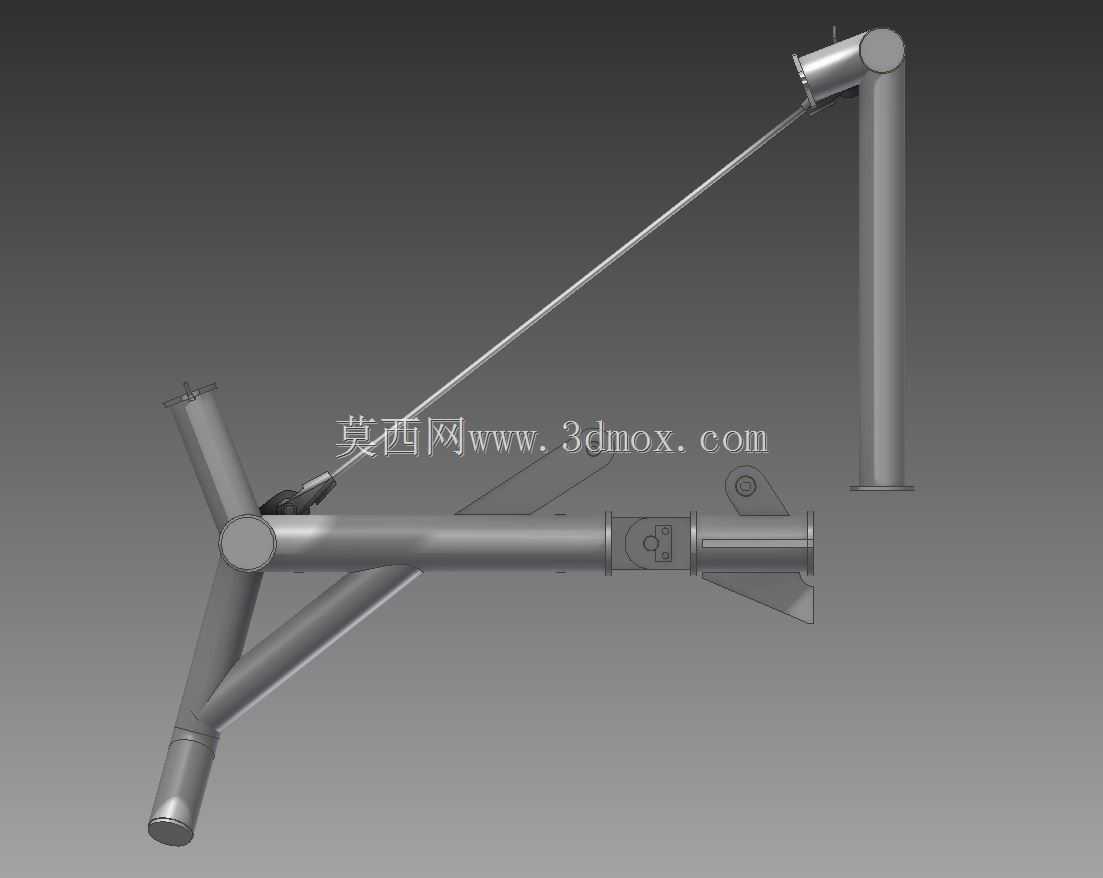

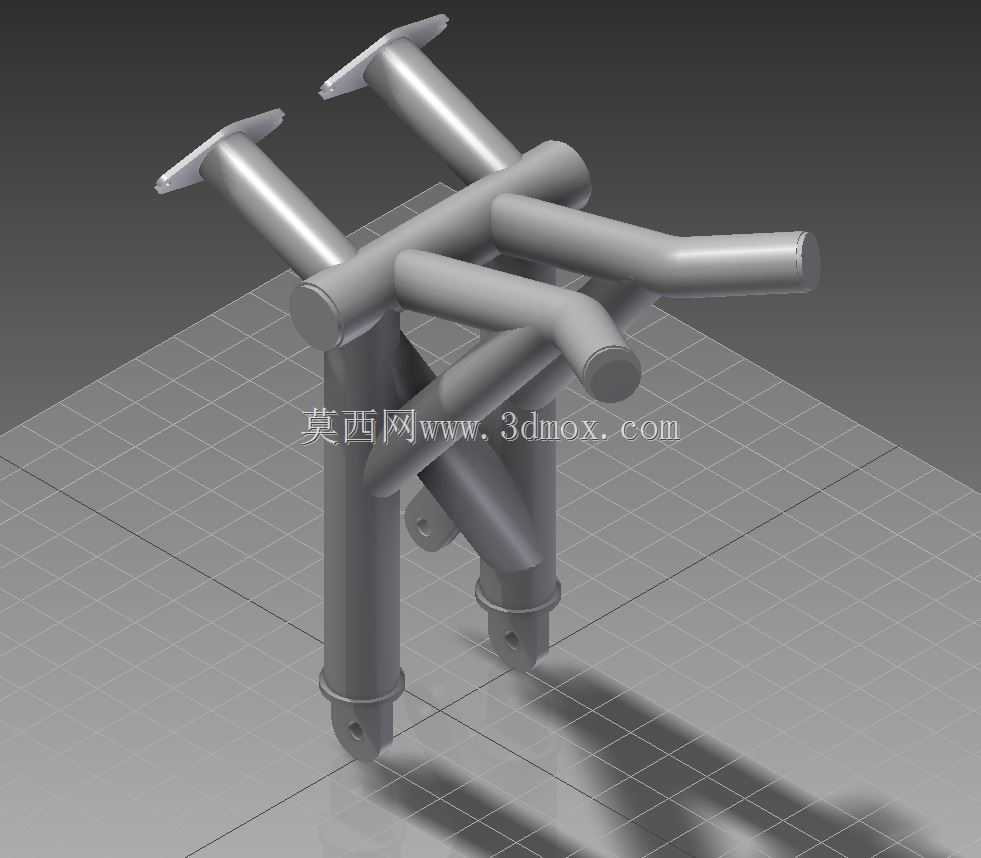

　　在海洋工程平台移位、港内驳船拖带、重型工程装备短距离转场这类作业场景里，牵引连接结构的可靠性直接决定了拖航作业的安全系数，这套平台形拖航牵引系统的结构设计，完全围绕重载拖曳工况下的载荷传递、连接适配性展开。从结构布局来看，主体采用多组厚壁无缝钢管组焊成型的框架式承载结构，主受力支腿采用大管径厚壁管材，底部设置带安装孔的法兰式连接端面，能够直接通过高强度螺栓与被拖平台端部的预设安装基座对接，安装端面的平面度公差控制在0.2mm以内，保证连接面完全贴合，避免局部应力集中导致的焊缝开裂或者螺栓断裂问题。两侧向上延伸的斜向撑管采用变角度布局，与主框架的横撑形成三角稳定承载结构，拖航过程中产生的纵向牵引力、横向浪涌带来的侧向载荷，

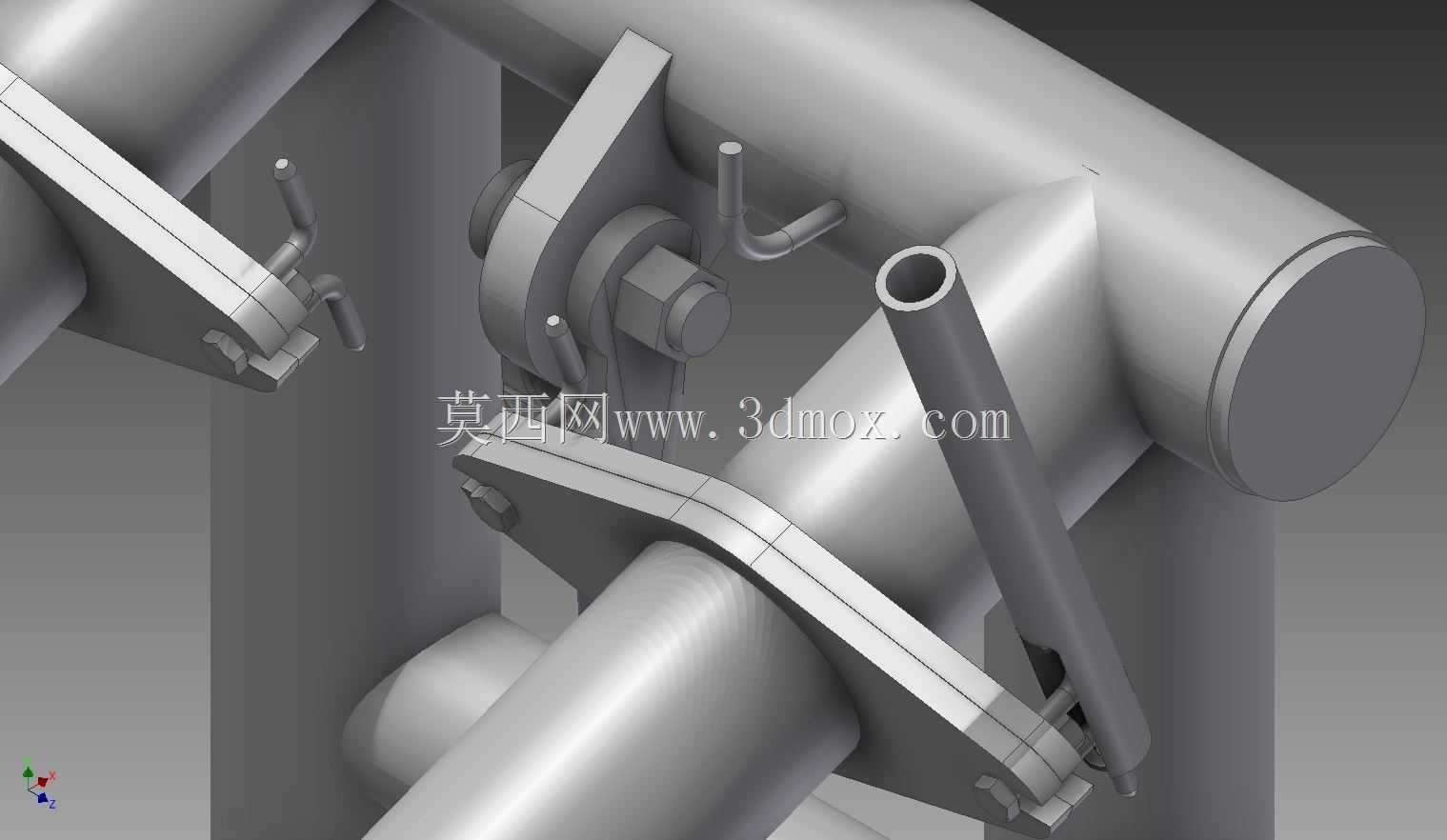

　　都能通过斜撑管均匀分散到整个框架结构上，不会出现单点载荷过载的情况。前端的牵引连接部位设置了带销轴锁止结构的挂接位，能够适配不同规格的拖曳卸扣、牵引钢缆连接端，销轴采用高强度合金结构钢加工，表面做淬火处理提升耐磨性能，锁止机构采用弹簧插销式设计，拖航过程中不会因为振动出现销轴脱出的风险。设计过程中充分考虑了不同拖航角度的载荷适配，主框架的横撑间距经过反复校核，当拖缆与平台纵向存在0到15度的偏角时，牵引载荷依然能够均匀传递到两侧的主支腿上，不会出现单侧支腿受力过大的问题。两侧的扶手式横撑除了作为结构加强件之外，还能作为拖航作业人员挂接安全绳、临时放置作业工具的依托结构，表面做滚花防滑处理，人员在平台端部做挂接作业时可以抓扶，

　　提升作业过程的安全性。安装边界方面，整套结构的底部安装孔位采用标准化间距设计，能够适配现有多数工程平台、重型模块化装备端部的通用安装基座，不需要对被拖设备的原有结构做额外改造，安装时只需要将支腿底部的法兰与基座对位，穿入固定螺栓按照规定扭矩锁紧即可完成装配，整体拆装效率较高，能够满足应急拖航作业的快速部署需求。结构的所有焊缝都采用全熔透焊接工艺，焊后做去应力退火处理，消除焊接残余应力，避免长期重载交变载荷作用下出现焊缝疲劳开裂的问题。管材表面做喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆，能够适应海洋高盐雾、高湿度的作业环境，延长结构的户外使用寿命。在拖航作业过程中，这套结构能够将拖轮的牵引力平稳传递到被拖平台的主体承力结构上，

　　避免牵引载荷直接作用在平台的非承载部位造成结构变形，相比传统的单点式牵引挂点，框架式的结构布局能够将载荷分散到四个连接支腿上，单个连接点的受力降低60%以上，大幅提升大吨位平台拖航作业的安全冗余。针对拖航过程中可能出现的突发冲击载荷，主斜撑与主框架的连接部位设置了圆弧过渡结构，避免直角连接带来的应力集中问题，经过有限元仿真校核，在1.5倍额定牵引载荷的冲击工况下，结构的最大应力依然低于材料的屈服强度，不会出现塑性变形。整套结构没有设置多余的装饰性构件，所有管材、连接件都直接参与承载，整体重量控制在合理范围内，不会给被拖平台带来额外的过多载荷负担，同时结构的开放式布局也方便日常检查维护，作业人员可以直接观察到所有焊缝、连接螺栓的状态，及时发现松动、锈蚀等潜在问题。
