氮气蓄能器支撑滑轨机架结构设计

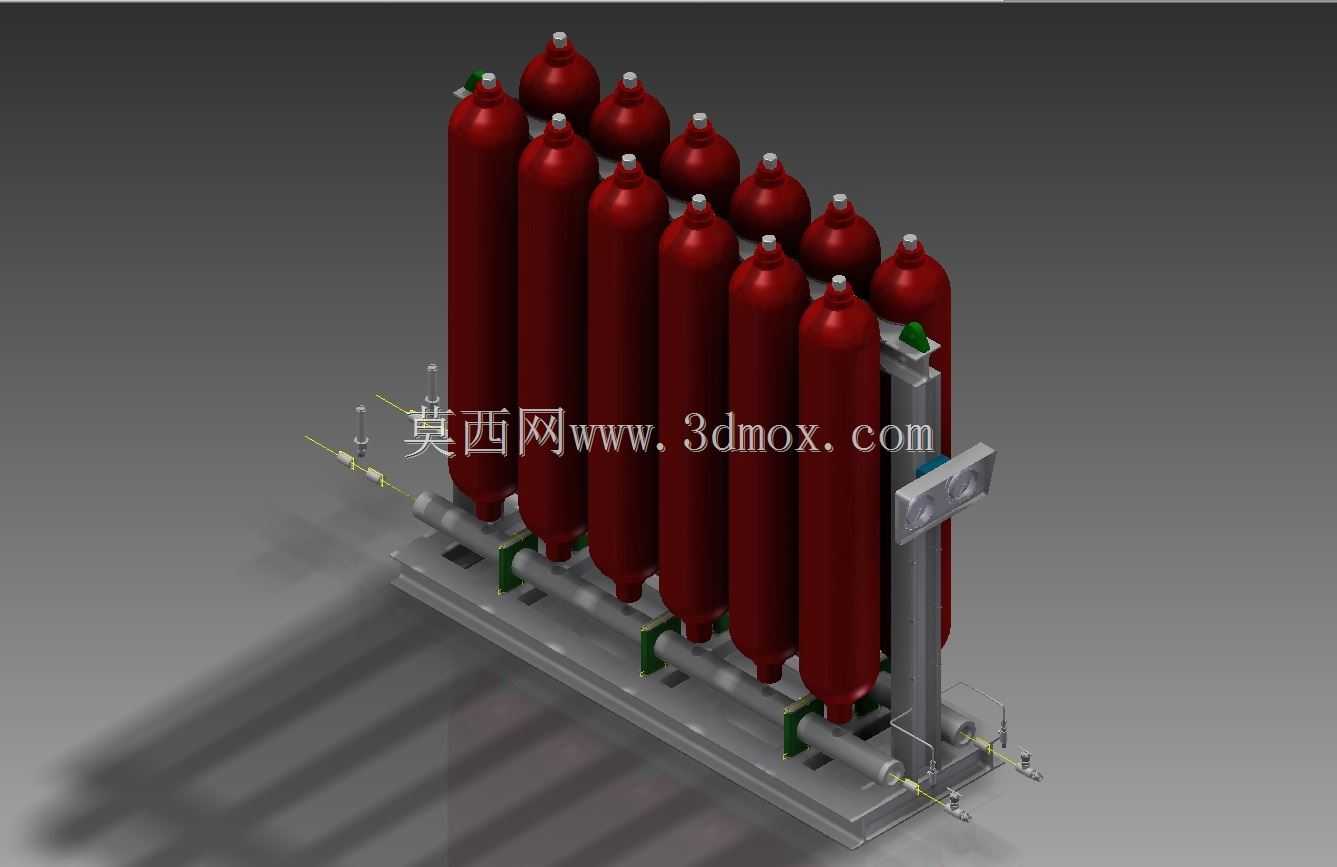

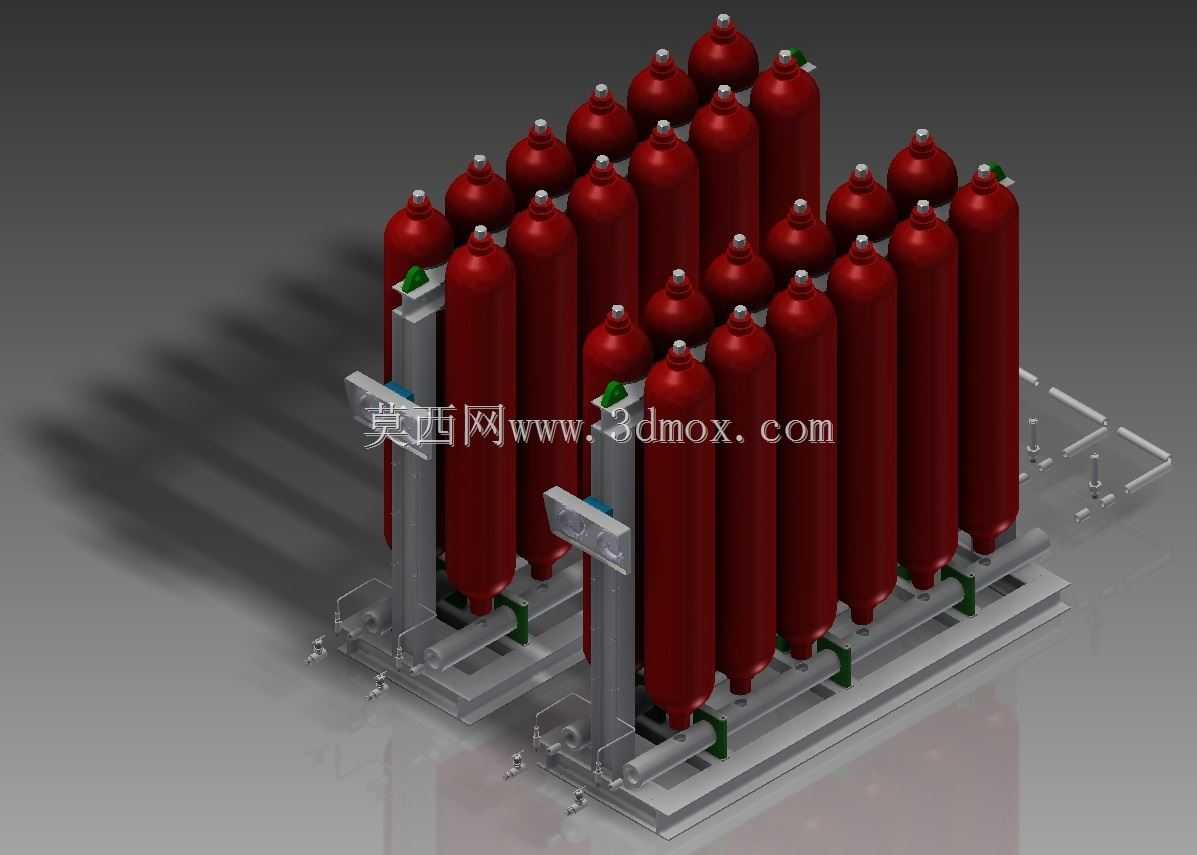

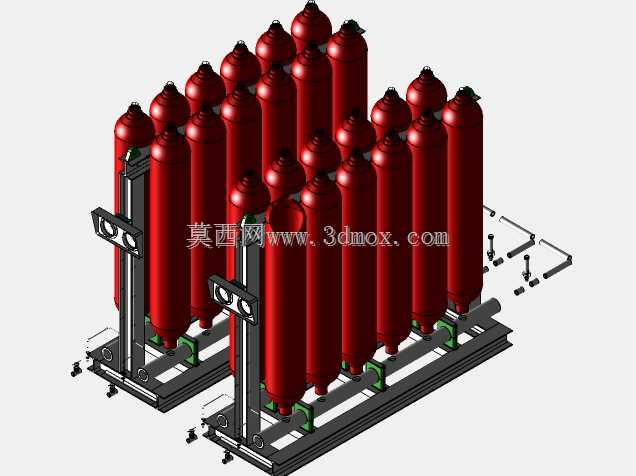

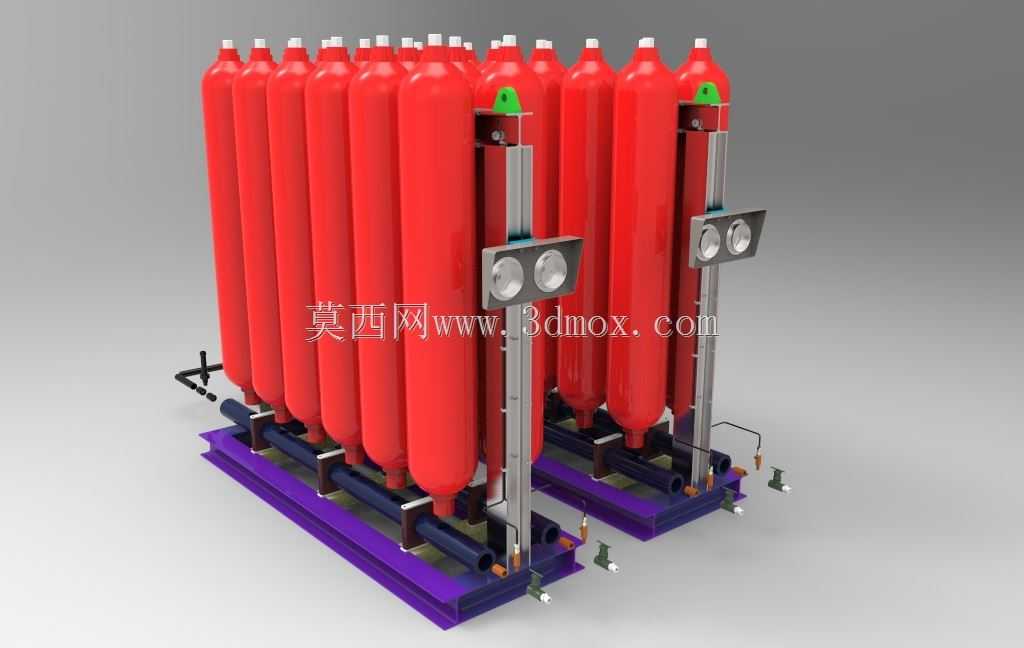

　　在液压与气动系统的集成撬装设计场景中，蓄能器的安装支撑结构往往是容易被忽略但直接影响系统运行稳定性的关键部件，这款支撑滑轨结构，正是针对卧式布置的氮气蓄能器气缸的安装、运维需求设计的专用承载导向构件。从实际工程应用来看，这类结构常出现在液压站集成撬块、大型压机液压动力单元、油气田井口控制撬装设备中，氮气蓄能器本身重量大，充压后存在一定的轴向伸缩与振动位移，普通的固定焊接支架不仅安装对位难度大，后期检修拆卸蓄能器时往往需要动用吊装设备反复调整，运维效率极低，而带滑轨功能的支撑结构恰好解决了这一痛点。

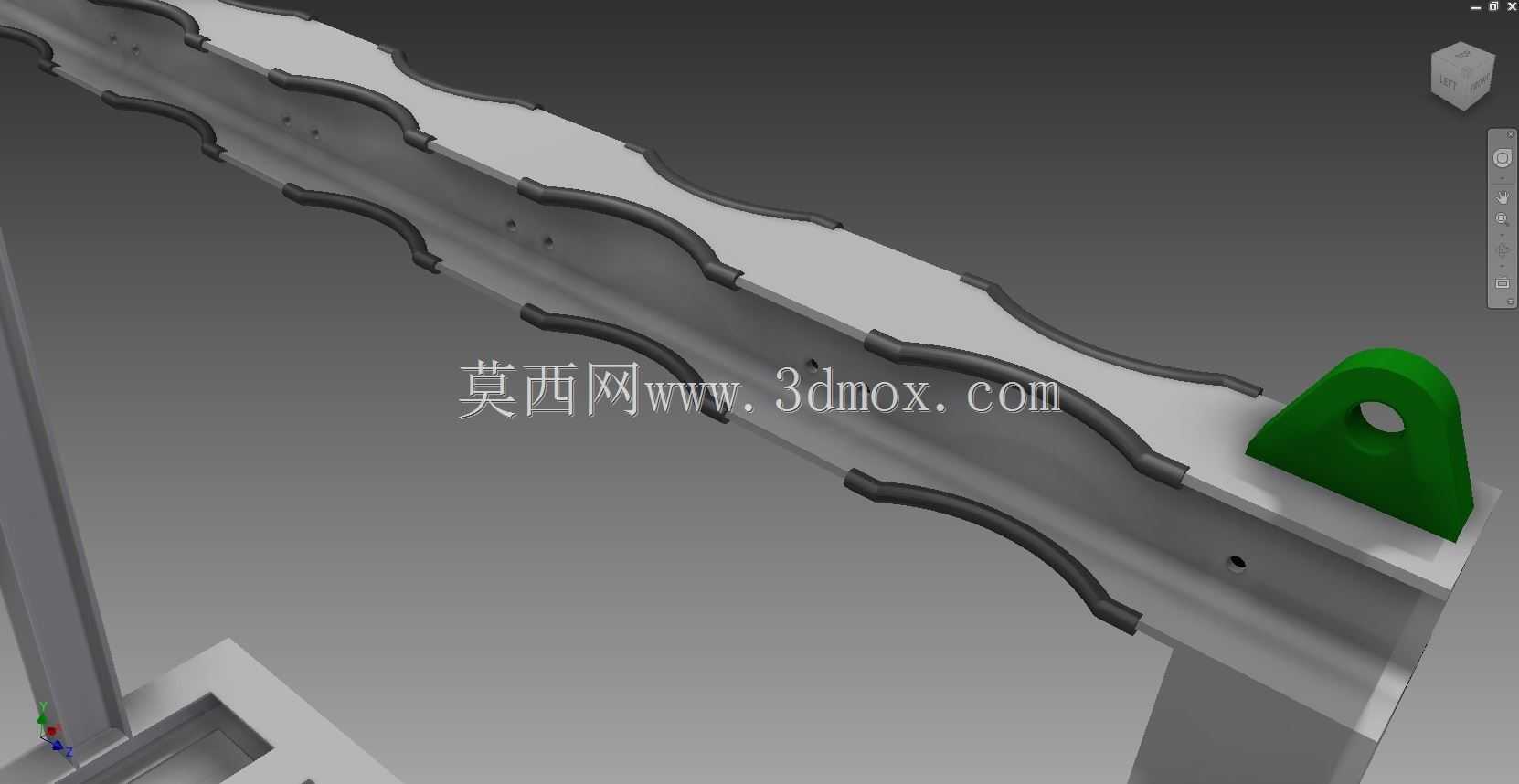

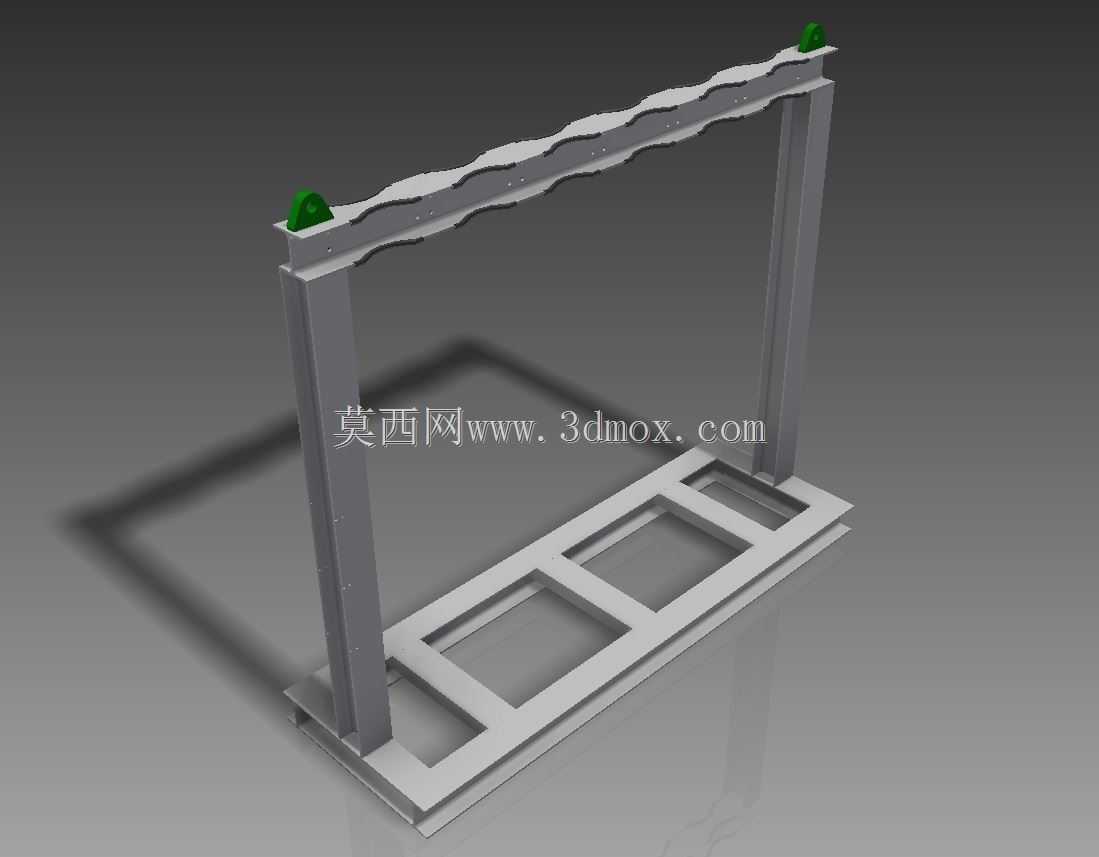

　　从功能特性上看，该结构采用框架式承载底座搭配双立柱支撑的整体构型，顶部设置的波浪形承托滑轨面，可同时适配多根同规格蓄能器气缸的排布需求，滑轨面的型线完全匹配蓄能器缸体外径的圆弧轮廓，每一段弧形定位槽都对应一个蓄能器的安装位，避免设备运行过程中缸体出现横向窜动。两端设置的绿色限位挡块为可拆卸式聚氨酯缓冲结构，既可以限制蓄能器在滑轨上的轴向滑移行程，防止缸体脱出支撑位，又能吸收蓄能器充泄压过程中产生的轴向冲击，避免金属硬接触带来的磕碰损伤与噪音。底部的框架式底座采用标准矩形钢管拼焊而成，框架内部设置的三道横向加强筋将底座分隔为三个镂空安装腔，既可以降低整体结构重量，又能为撬块上的液压管路、阀组安装预留足够的布置空间，底座底面预留的通孔可直接通过膨胀螺栓或者压块与撬装底盘固定，安装时不需要额外制作过渡连接板。

　　在设计思路上，这款结构优先考虑了安装与运维的便捷性，顶部的滑轨承托面采用低摩擦系数的机加工平面，蓄能器缸体可以直接沿着滑轨面轴向滑入安装位，不需要在安装时全程吊装对位，尤其是在撬装设备内部空间狭窄、吊装设备无法进入的场景下，作业人员只需要借助撬棍就能将几百公斤重的蓄能器沿着滑轨推到预定安装位置，大幅降低现场安装的作业难度与安全风险。双立柱的截面尺寸经过抗弯强度校核，完全可以承受多根充满高压氮气的蓄能器满载重量，立柱与底座、立柱与顶部滑轨梁之间均采用满焊连接，焊后经过去应力处理，避免长期承载后出现焊接变形导致滑轨面倾斜。滑轨面的每一段弧形定位槽的中心距都经过严格计算，既保证相邻蓄能器之间留有足够的管路安装与操作空间，又尽可能缩小整体结构的占地面积，提升撬装设备的空间利用率。

　　从安装边界尺寸来看，该结构的整体宽度适配常规工业撬块的标准安装宽度，底座的安装孔位间距符合通用撬装底盘的安装孔系标准，可以直接替换现有撬块上的老式固定支架，不需要对原有撬块底盘进行二次加工。顶部滑轨面的安装高度经过优化，既保证蓄能器安装后底部留有足够的管路布置空间，方便操作人员在下方安装蓄能器的进出口球阀、泄放管路与检测仪表，又不会因为高度过高导致整体撬块的重心上移，影响撬块运输与吊装过程中的稳定性。滑轨的有效滑移长度比单根蓄能器的长度多出近三分之一，在检修时可以将蓄能器沿着滑轨向外拉出足够的距离，方便作业人员对蓄能器的端盖、密封件进行检查更换，不需要将整个蓄能器完全从支架上吊下来，大幅缩短运维停机时间。

　　在实际使用过程中，这类滑轨支撑结构还可以根据蓄能器的数量、直径灵活调整顶部滑轨的长度与弧形槽的数量，不需要改动底部框架与立柱的主体结构，具备一定的通用适配性。结构表面经过喷塑防锈处理，可以适应户外撬装设备的露天使用环境，避免长期受潮生锈导致滑轨面摩擦系数上升、影响滑移顺畅度。与传统的固定抱箍式支架相比，这种滑轨式支撑结构不仅承载能力更强，而且对蓄能器运行过程中的热胀冷缩、轴向位移有更好的适配性，不会因为刚性约束导致蓄能器缸体出现附加应力，有效延长蓄能器的使用寿命，降低密封件的损坏概率。
