滑轮膨胀联动传动机构结构设计

　　这类滑轮膨胀联动结构，常出现在需要径向自适应张紧、变径传动的轻型输送、张力调节工位中，比如小载荷线材导向张紧单元、小型教具类传动演示台、轻载薄膜输送的自适应导轮组里，核心作用是在轮体转动过程中，通过内部齿轮副的联动，实现外圈轮缘的径向同步胀缩，以此匹配不同张紧力需求下的轮径变化，无需额外拆卸调整轮组位置，就能完成传动张力的动态适配。

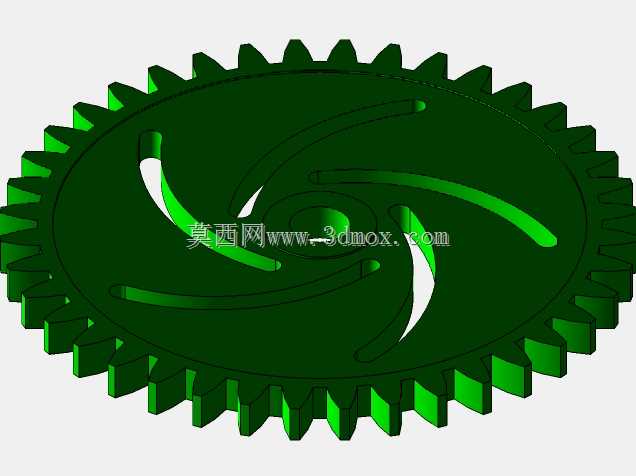

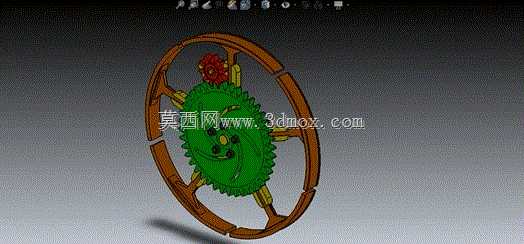

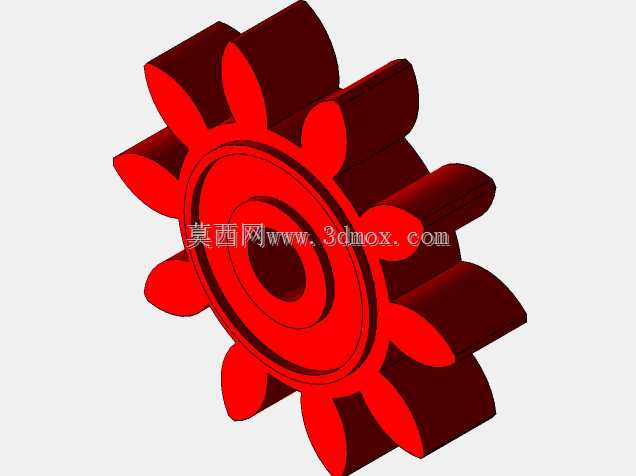

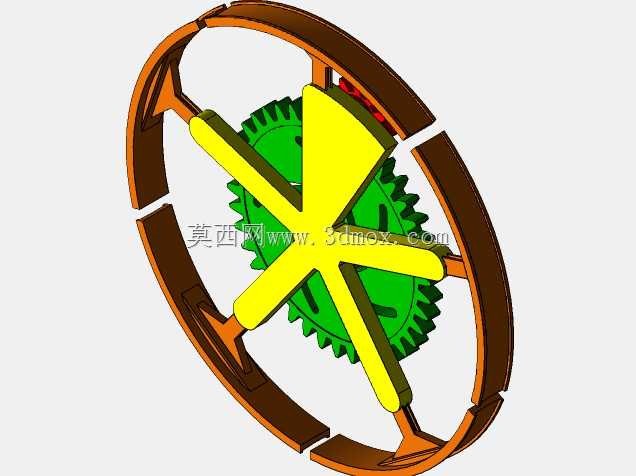

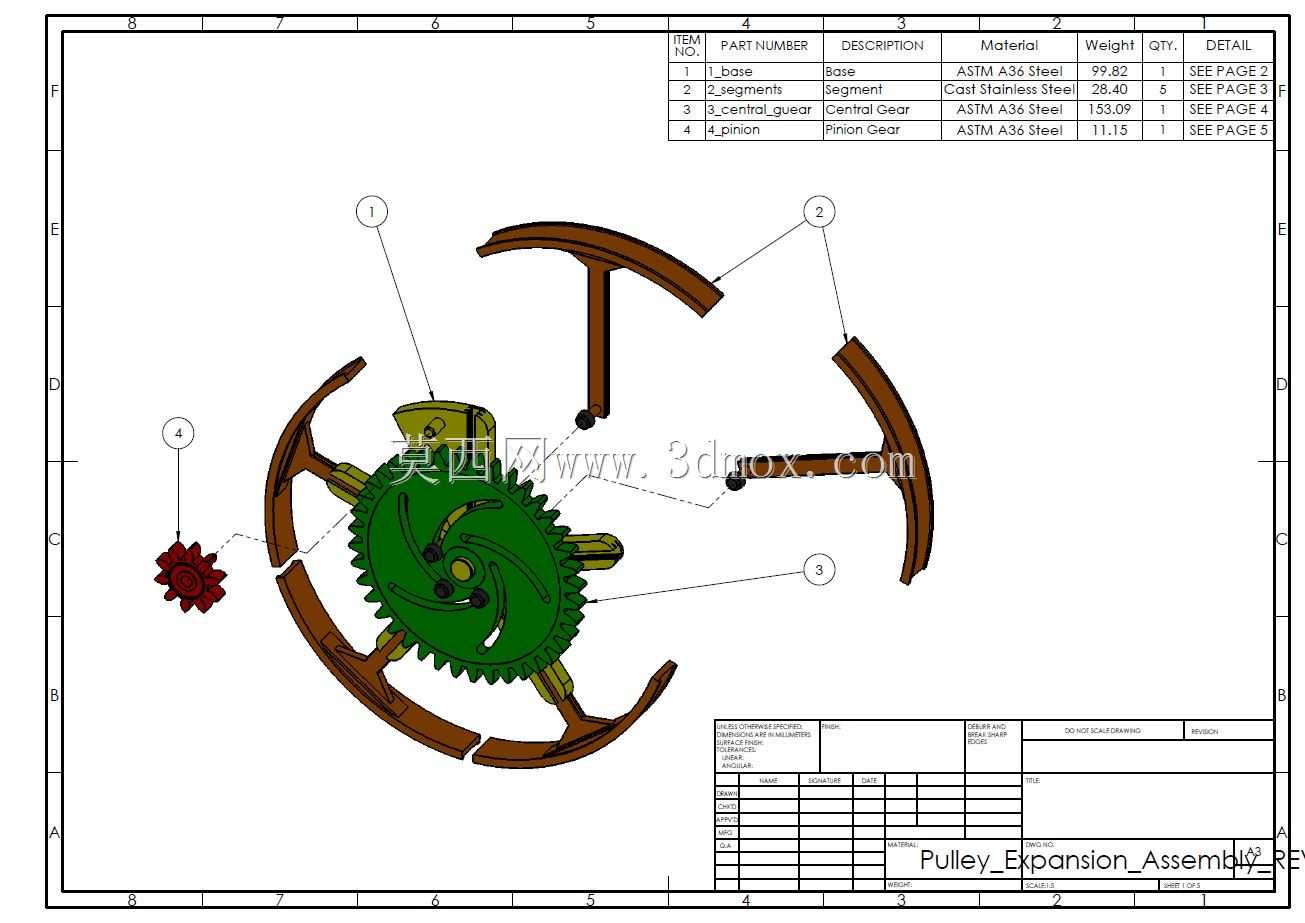

　　从功能特性来看，该机构依靠中心主齿轮与周向分布的小齿轮啮合传动，每个小齿轮同轴连接径向布置的导杆滑块，滑块与分段式外圈轮缘刚性连接，当中心齿轮受驱动转动时，周向小齿轮同步旋转，带动导杆上的滑块沿径向做直线运动，进而推动分段外圈同步向外胀开或者向内收拢，整个胀缩过程中各段轮缘的径向位移量保持一致，保证外圈始终保持近似正圆的轮廓，不会出现偏载卡滞的问题。和传统的固定直径滑轮相比，这种结构省去了张紧轮额外的安装调整空间，在紧凑安装空间内就能实现张力调节，尤其适合安装边界受限的小型设备内部。

　　设计过程中首先要确定的是胀缩行程范围，这直接决定了中心齿轮与周向小齿轮的传动比，以及导杆滑块的有效行程。如果胀缩量设计过大，会导致分段轮缘在最大胀开位置时相邻段的间隙过大，转动过程中出现跳动；如果胀缩量过小，则无法覆盖所需的张力调节区间。通常这类轻型应用场景下，径向胀缩量控制在轮体基础半径的10%-15%区间较为合理，既能保证足够的调节量，又能让分段轮缘在最小收拢位置时相邻段贴合紧密，转动平顺性更好。

　　安装边界方面，该机构的轴向安装尺寸主要由中心齿轮厚度、周向小齿轮的轴向定位结构、两侧支撑辐板的厚度决定，整体轴向厚度可以控制在较小范围内，适合轴向空间紧凑的安装场景。径向安装尺寸则需要预留出最大胀开位置的轮体外径余量，同时要考虑轮缘胀开时周边不能有干涉的固定结构件，通常在最大胀开外径基础上预留3-5mm的安全间隙即可。中心轴的安装孔位需要和设备的固定支架同轴度控制在0.05mm以内，避免转动过程中出现偏心导致的胀缩卡滞，周向小齿轮的转轴两端需要做定位固定，防止齿轮啮合过程中出现轴向窜动，影响传动精度。

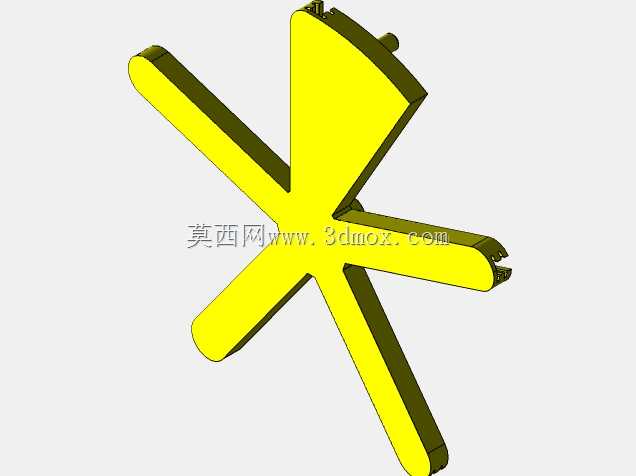

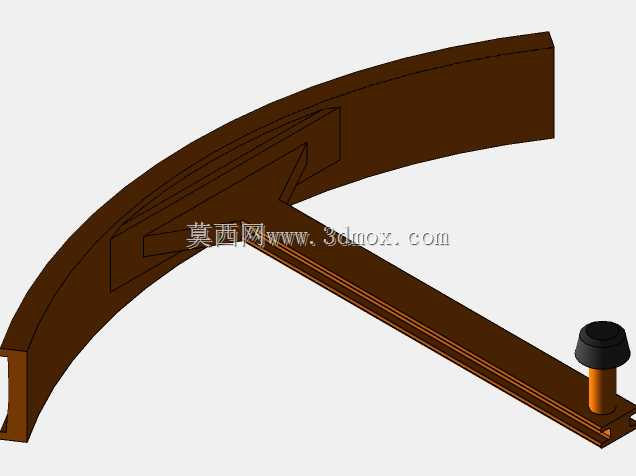

　　结构细节上，分段式外圈轮缘的内侧需要设计和滑块连接的定位槽，保证连接刚性，同时轮缘的外圆弧面需要做光滑处理，减少和接触件（比如线材、薄膜、传动带）之间的磨损。中心齿轮的模数选择要匹配传递的载荷大小，轻型应用下选用小模数齿轮即可，既能保证传动平稳性，又能缩小整体结构体积。导杆滑块的配合面需要做润滑处理，降低径向滑动时的摩擦阻力，避免胀缩过程中出现卡顿。辐板的结构采用镂空设计，在保证支撑刚性的前提下降低整体重量，减少转动惯量，让机构的响应速度更快。

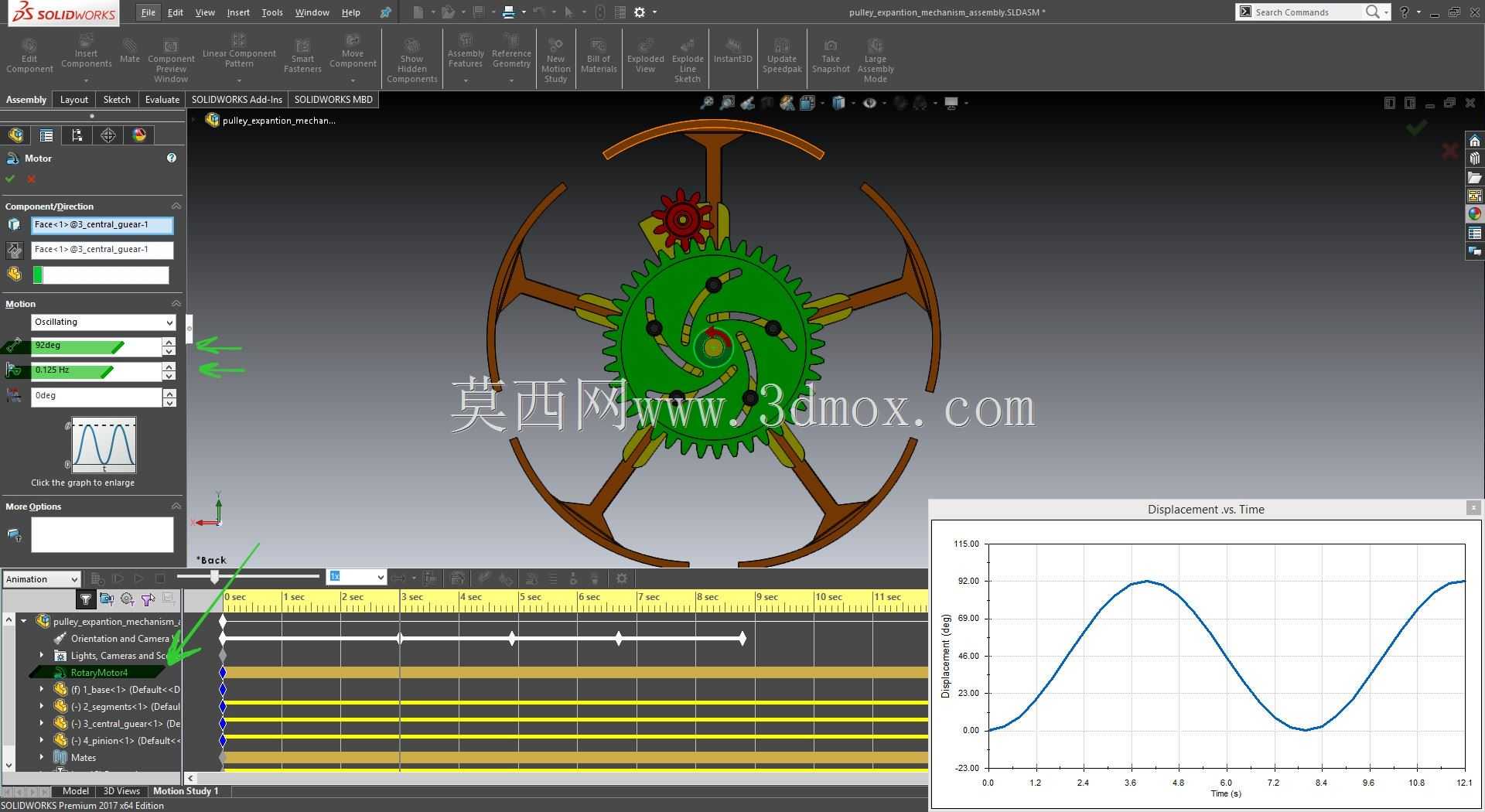

　　实际应用中，这类机构不需要额外配置驱动源来实现胀缩动作，部分场景下可以依靠传动带自身的张力变化带动中心齿轮产生微小转动，自动实现轮径的调整，达到自适应张紧的效果，省去了额外的张力检测和调整执行元件，降低了整套机构的复杂度和成本。在建模过程中需要重点验证齿轮啮合的侧隙是否合理，侧隙过大会导致胀缩动作出现空程，响应滞后；侧隙过小则会导致传动卡滞，转动阻力变大。同时要做运动干涉检查，确认在最大胀开和最小收拢两个极限位置，所有运动部件之间没有碰撞，滑块在导杆上的行程不会超出极限位置，避免机构运行过程中出现损坏。
