石油开采用封隔器壳体结构设计

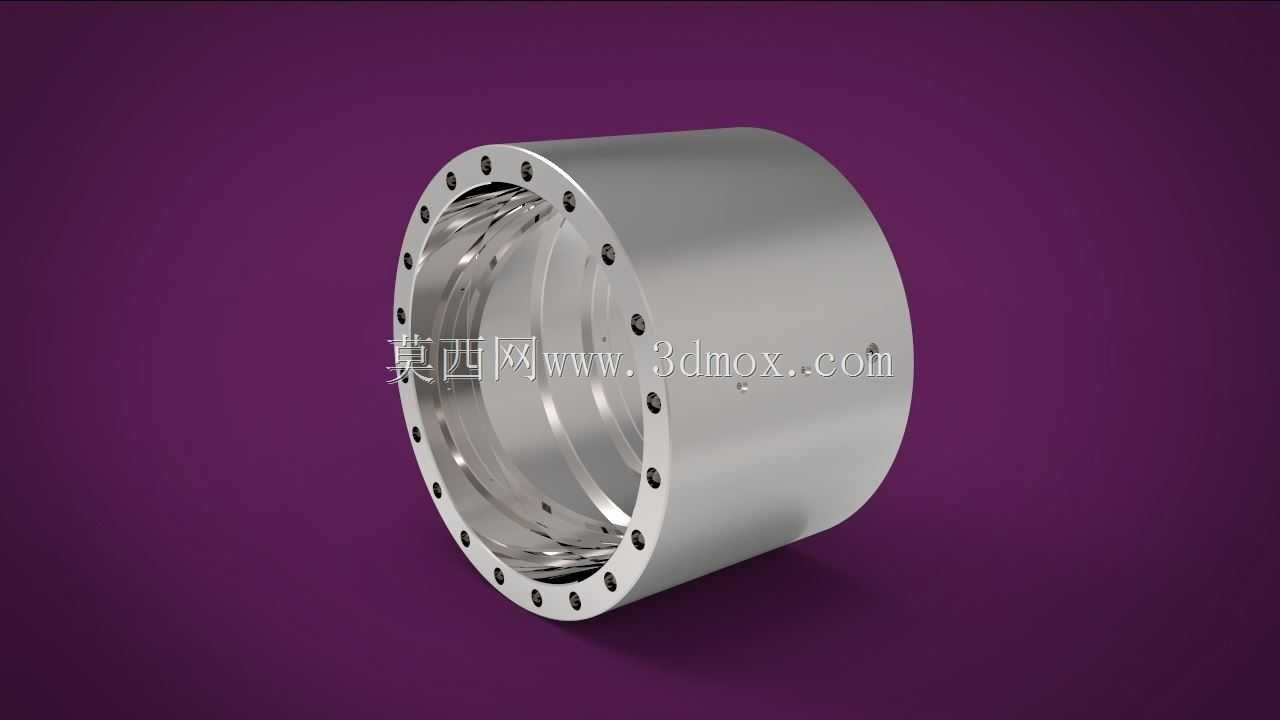

　　在油气井完井、分层采油、压裂酸化等井下作业场景中，封隔器是实现井筒层位封隔、管控流体通道的核心井下工具，而壳体作为封隔器的主体承载结构，直接决定了工具的井下承压能力、坐封稳定性与作业可靠性，是整套封隔器结构设计中优先级最高的核心部件。这款封隔器壳体采用圆筒式主体结构，外径设计为770mm，轴向总长度535mm，属于大尺寸套管适配的封隔器主体结构，主要适配大井眼井筒的作业需求，可在深井、超深井的高压作业环境下为内部坐封机构、密封胶筒、卡瓦总成提供稳定的安装载体与结构防护。从结构设计逻辑来看，壳体两端的法兰式端面上均匀布置了一圈螺栓连接孔，用于和封隔器的上接头、下接头实现刚性连接，连接孔的节圆直径、孔径公差都经过严格校核，

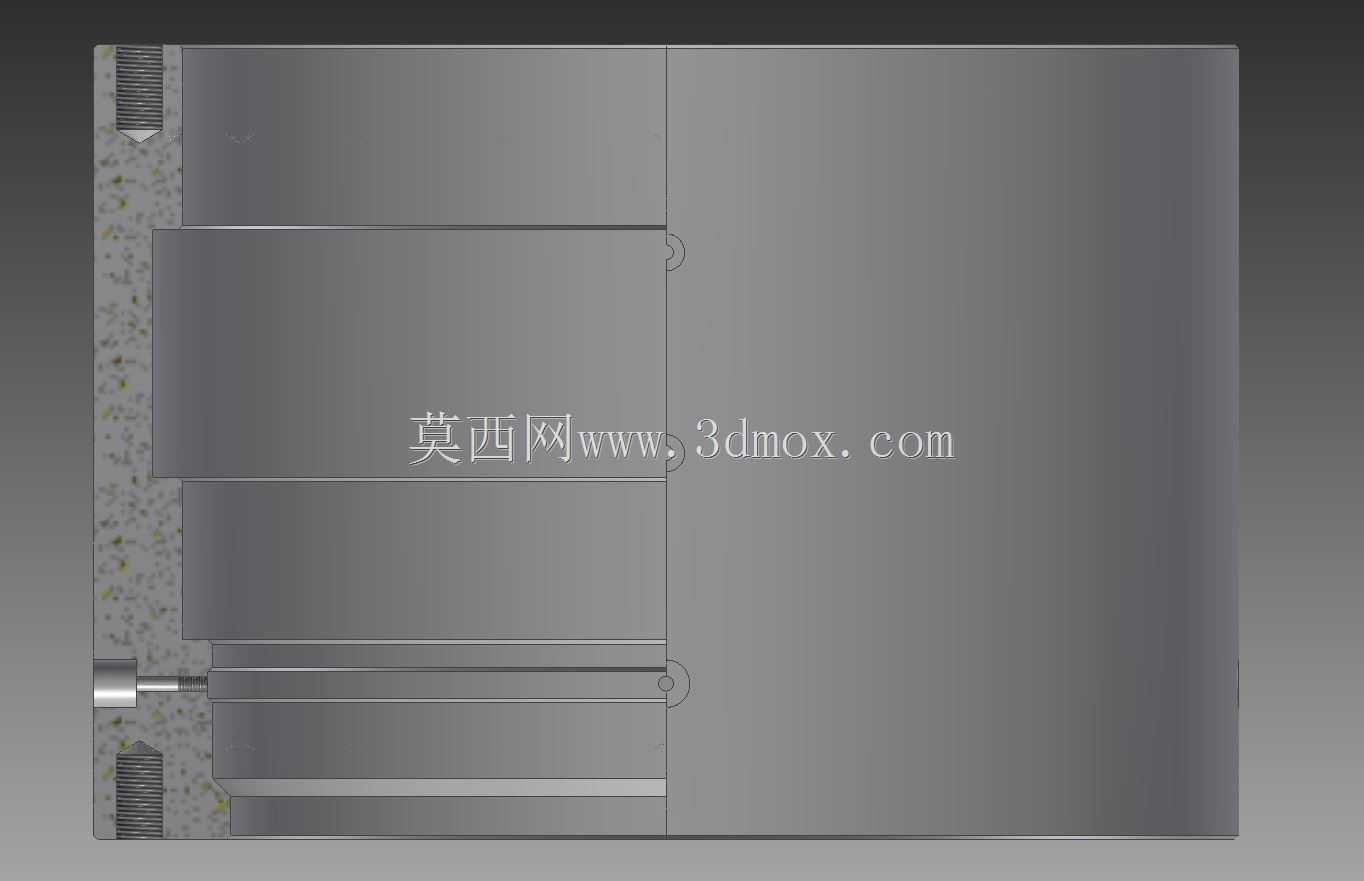

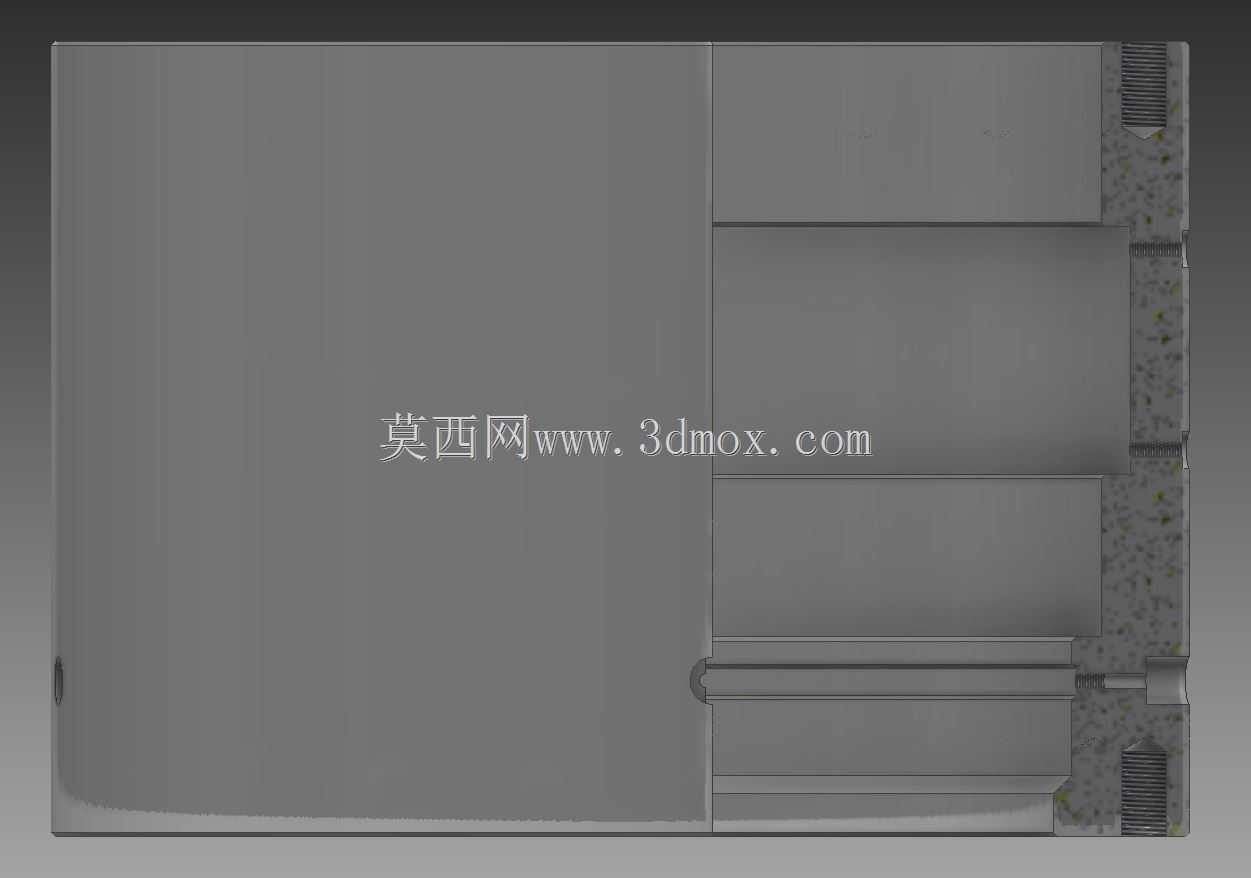

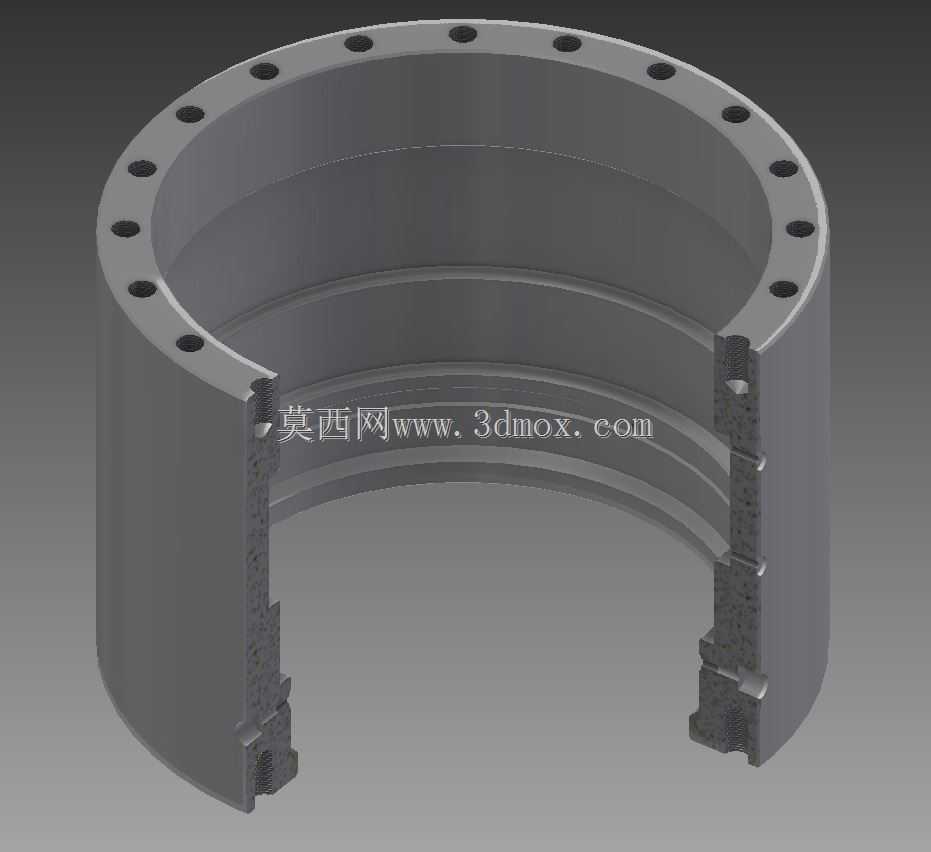

　　既保证连接后的同轴度误差控制在井下工具允许的范围内，避免下井过程中出现刮碰套管壁的问题，也能承受坐封、解封过程中产生的轴向拉压载荷，防止连接部位出现断裂、脱开的井下事故。壳体的内壁设计有多级阶梯式定位台肩，不同直径的台肩分别对应密封胶筒的安装限位、坐封活塞的运动导向、卡瓦座的固定支撑，每一处台肩的倒角、粗糙度都有明确的设计要求：与密封件配合的台肩边缘做了R2圆角过渡，避免尖锐棱角割伤胶筒导致密封失效；与运动件配合的内壁表面粗糙度控制在Ra1.6以内，减少活塞运动过程中的摩擦阻力，保证坐封动作的顺畅性。从截面结构来看，这款壳体做了等强度优化设计，在承受内压、外挤载荷的主要筒段保留足够的壁厚余量，而在接头连接、

　　机构安装的局部区域根据受力大小做了适配性的壁厚调整，既避免整体等壁厚设计带来的材料浪费、工具整体重量过大的问题，也能保证在高压作业工况下，壳体各部位的应力分布均匀，不会出现局部应力集中导致的变形、开裂问题。在实际井下作业过程中，封隔器壳体需要承受多重复杂载荷：下井过程中，壳体要承受管柱的轴向拉力，同时要耐受井筒内钻井液、完井液的腐蚀；坐封过程中，壳体要承受坐封活塞传递的轴向挤压力，为胶筒压缩、卡瓦锚定提供刚性支撑；正常生产或压裂作业时，壳体要承受层间压差带来的内压或外挤载荷，同时要耐受地层流体中腐蚀介质的长期侵蚀，因此在结构设计阶段，就已经对壳体的连接螺纹、密封端面、载荷承载面做了针对性的强化处理，

　　所有应力集中区域都做了圆角过渡与壁厚补强，能够满足大压差作业下的长期使用需求。从安装边界来看，这款壳体的外径尺寸严格适配对应规格的套管内径，下井过程中与套管壁之间保留足够的环空间隙，保证井筒内流体可以正常循环，避免下井遇阻；壳体的内通径尺寸满足作业管柱、测试仪器的通过要求，不会影响后续的井下作业工序；两端的连接接口采用行业通用的连接尺寸规范，可以和同规格系列的封隔器接头、配套工具实现互换，降低现场作业的配件储备难度。在三维建模过程中，这款壳体的所有配合尺寸、形位公差都严格按照井下工具的设计规范进行设定，连接孔的位置度、台肩的同轴度、端面的垂直度都做了参数化约束，设计人员可以根据不同的井况参数、压力等级快速调整壁厚、孔位分布、台肩尺寸等参数，大幅缩短同系列封隔器产品的设计迭代周期，也为后续的有限元受力分析、数控加工编程提供了精准的模型基础。
