多工位挂接式三角支撑挂载构件

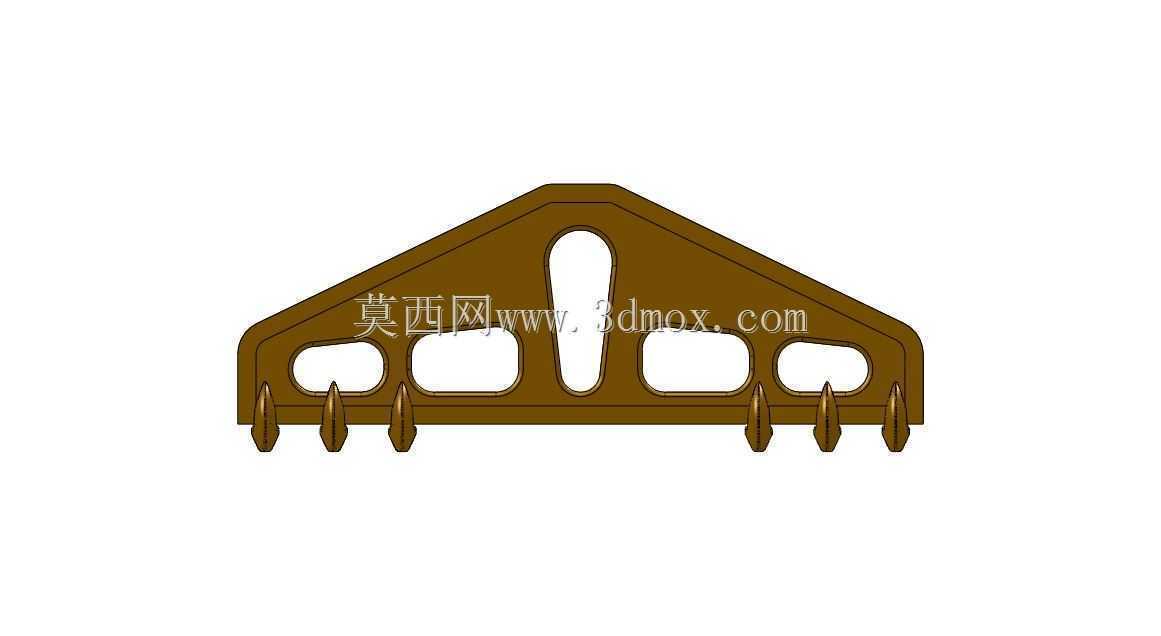

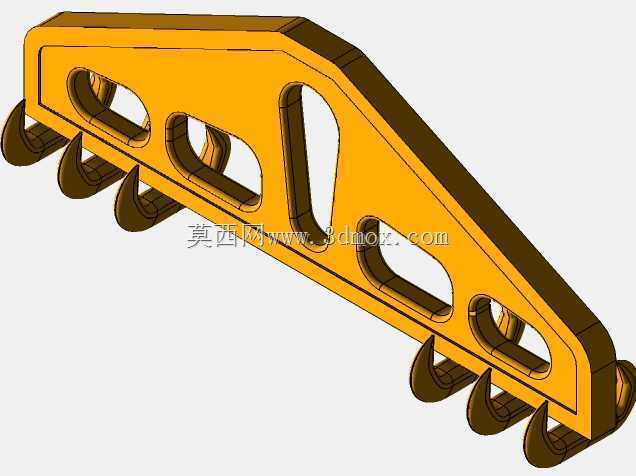

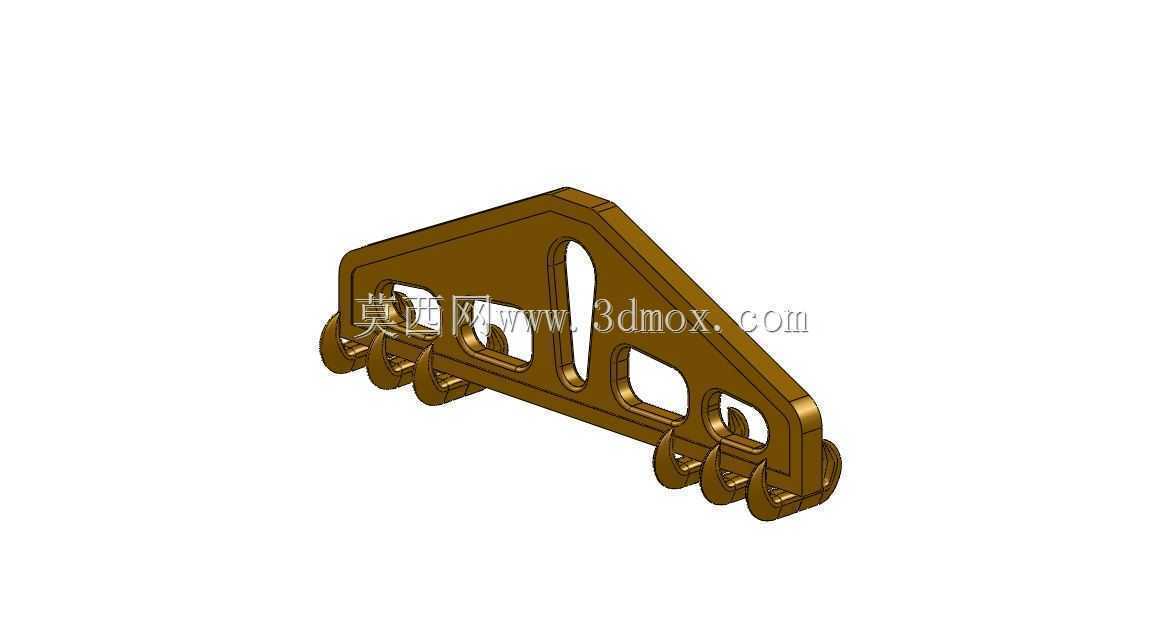

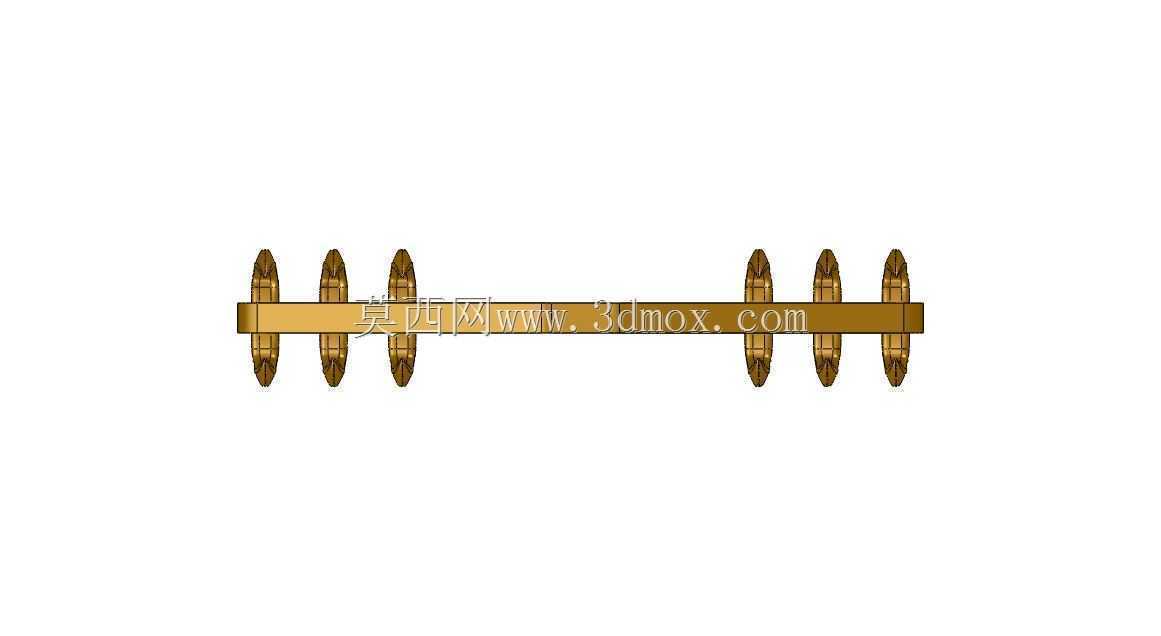

　　这类三角构型的挂载支撑件，在轻工生产线的物料挂送、仓储分拣系统的吊点排布、小型装配工位的工具挂载场景中应用十分广泛，区别于常规的平板式挂架，其采用的三角封闭桁架结构能在同等耗材重量下获得更高的抗弯折、抗形变能力，适合在有持续振动、反复挂载拆卸的工位长期使用。从结构功能来看，构件主体采用一体化成型的三角承力框架，框架上开设的多组异形减重孔并非单纯为了降低耗材用量，每处开孔的位置都经过受力路径校核，避开了主承力的应力传递路径，在框架底边等距排布的多组钩状挂接位，每个挂位都做了圆弧过渡的卷边处理，既可以避免挂载工件时出现尖锐棱边刮损物料表面，也能分散挂点处的集中应力，防止长期挂载后出现挂位开裂变形的问题。设计这类构件时，

　　首先要明确实际挂载的单点位载荷上限与总载荷上限，再反推三角框架的斜边倾斜角度——角度过小会导致构件整体纵向占用空间过大，挤占工位的操作净空，角度过大则会削弱斜边的压杆稳定性能，容易在重载下出现侧向失稳变形。框架上的两处圆形安装孔位的中心距需要严格匹配安装基准面的预留孔距，安装孔周边做了局部加厚的凸台设计，避免螺栓锁紧时压溃构件表面，同时凸台的高度也预留了垫片与防松弹垫的安装空间，不需要额外加装隔套就能完成锁紧固定。从安装边界来看，这类构件的安装基准面为三角结构的直边侧，安装时需要保证直边与安装基面完全贴合，不允许出现单侧悬空的安装状态，否则会导致安装孔处承受额外的倾覆力矩，长期使用下容易出现螺栓断裂或者构件根部开裂的问题。

　　构件的外轮廓所有棱边都做了圆角倒钝处理，没有尖锐的加工毛刺，既可以避免安装操作人员被划伤，也能减少应力集中点，提升构件的疲劳使用寿命。每个挂接位的开口尺寸做了统一的限位设计，只能适配对应直径的挂载杆或者吊环，防止挂载过程中出现挂载件滑脱的问题，挂位内侧的圆弧面与挂载件的接触面积经过优化，能降低接触应力，避免长期挂载后挂位出现压痕变形。在实际产线应用中，这类构件常成排安装在装配线的侧方型材支架上，用来挂载装配工具、待装配的小型零部件、工位作业指导书挂板等物件，相比传统的焊接式挂架，这种一体化成型的构件不需要现场焊接作业，安装时只需要通过两组螺栓就能完成固定，后期调整位置时拆卸也十分便捷，同时三角结构的侧向抗风载、抗振动性能更好，

　　在有风机通风或者设备持续振动的工位上，不会出现悬臂式挂架常见的晃动、下垂问题。设计建模过程中，需要重点校核底边挂点在满载状态下的最大挠度，保证挠度值控制在允许范围内，避免挂载物件后出现挂位下垂导致物件滑落的问题，同时要验证三角框架斜边的压杆稳定性，确保在最大载荷下不会出现侧向屈曲。构件的壁厚选择需要结合使用场景的载荷要求，常规工位挂载场景下的壁厚不需要过厚，通过结构构型优化就能满足强度要求，过重的构件反而会增加安装基面的载荷负担。
