罗茨式叶根鼓风设备结构设计

　　这类叶根结构的容积式鼓风设备，在工业现场的应用覆盖多个核心工况场景，常见于污水处理环节的曝气供氧、粉体输送系统的正压气源、水产养殖的水体增氧、冶金行业的高炉送风、化工流程中的特殊气体输送，以及食品加工行业的无油洁净气源供给，核心作用是依靠腔体内转子的同步啮合转动，实现无内压缩的定容式气体输送，相比离心式风机具备风压稳定、流量受背压波动影响小的特性，在中小流量高风压的工况下具备不可替代的应用优势。

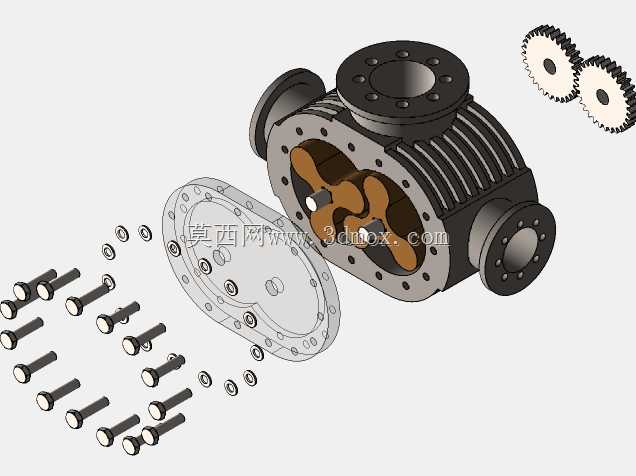

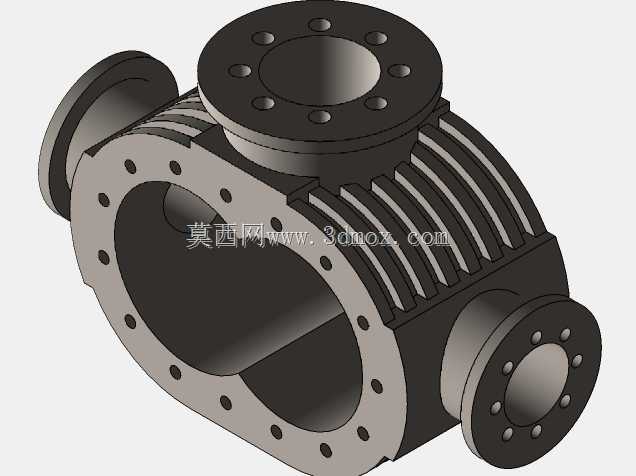

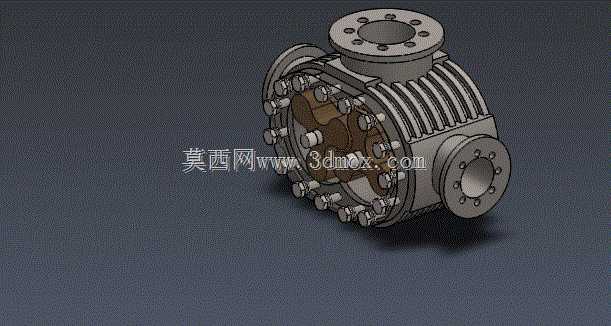

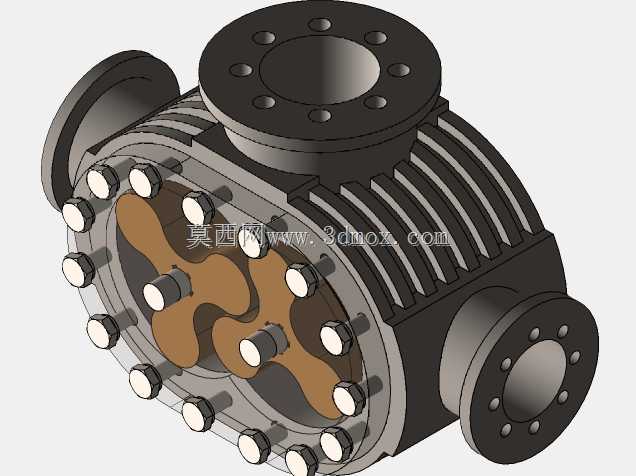

　　从结构功能特性来看，该设备采用双叶根型转子平行布置的核心结构，两个转子依靠端盖内部的同步齿轮实现反向等速转动，转子与壳体内壁、转子端面与端盖之间均保留微米级的装配间隙，无需润滑油接触输送介质即可实现气体的密封推送，可满足无油洁净气源的输送要求。壳体外部设计有密集的轴向散热肋片，能够在设备连续运行过程中增大散热面积，将转子压缩气体产生的热量快速传导至外界空气，避免腔体内温度过高导致转子热膨胀卡滞，同时也能降低轴承与同步齿轮的工作环境温度，延长核心传动部件的使用寿命。设备的进出气口均采用法兰连接结构，法兰端面加工有密封槽与螺栓孔，可直接与现场的工业管道对接，法兰的公称通径与压力等级匹配常规工业管路标准，无需额外制作过渡连接件即可完成安装。

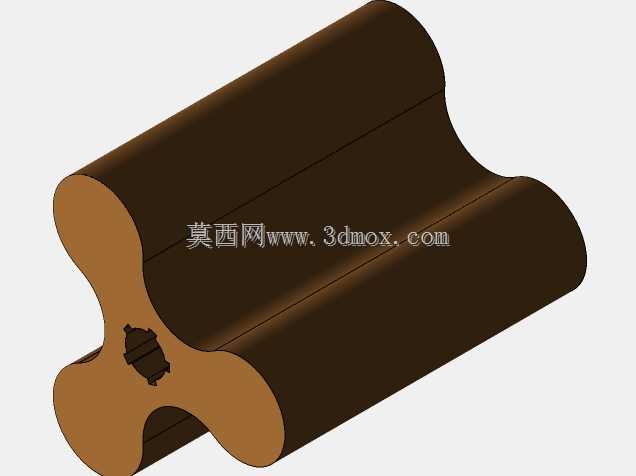

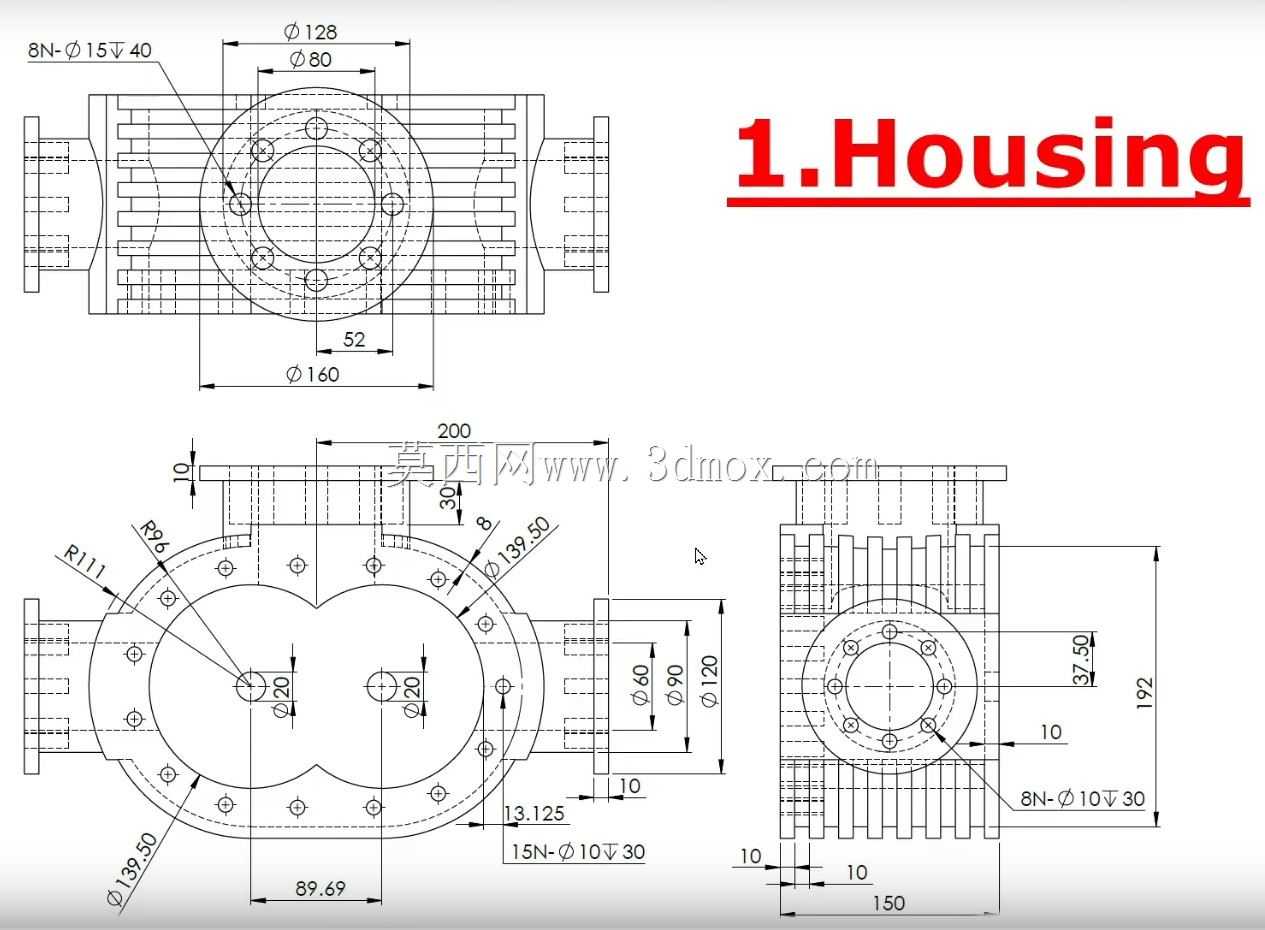

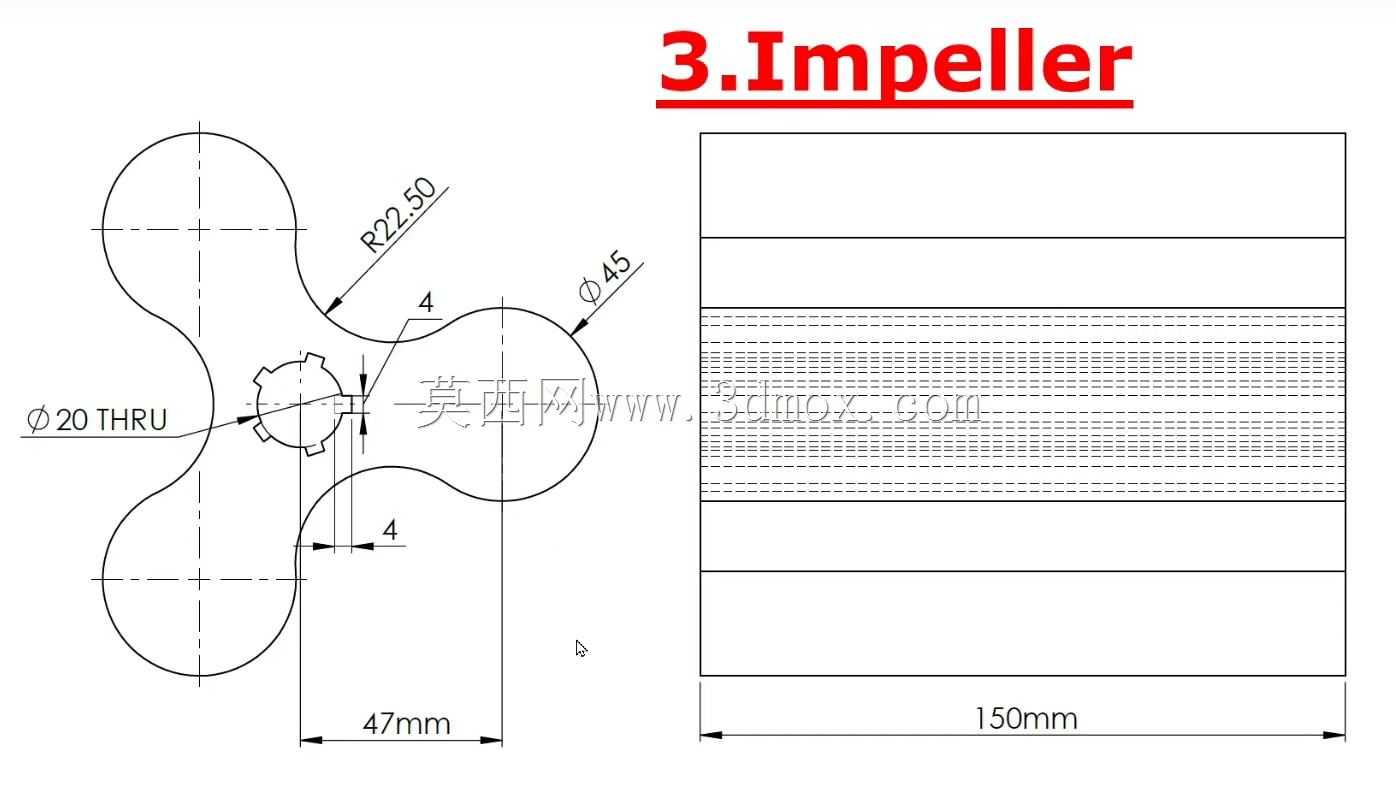

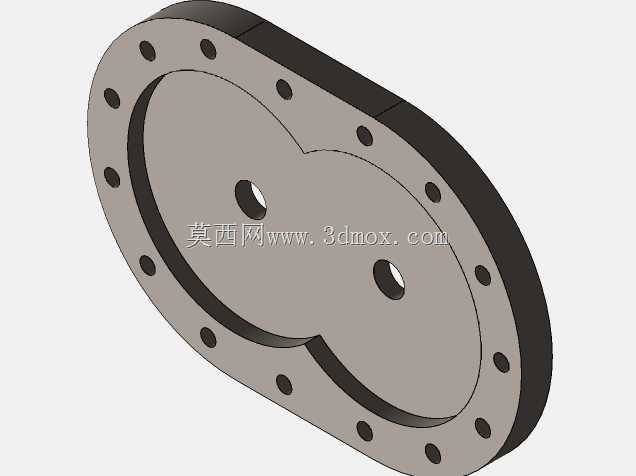

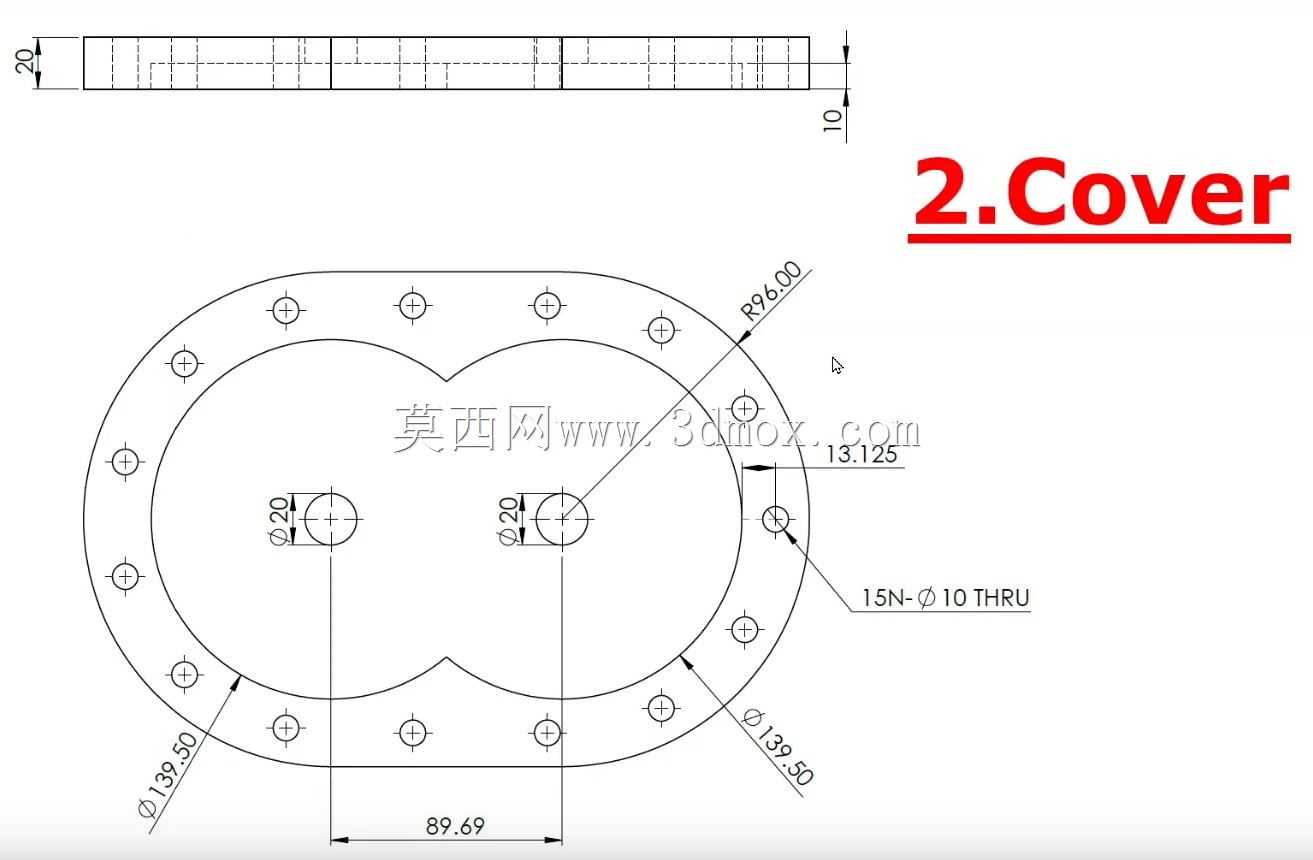

　　在结构设计的逻辑层面，首先要确定转子的型线参数，叶根型转子的型线采用共轭曲线设计，保证两个转子在转动全程的啮合间隙均匀，既不会出现型线干涉导致的转动卡滞，也不会因间隙过大造成气体回流泄漏，影响容积效率。壳体的型腔尺寸需要匹配转子的回转半径，预留合理的径向间隙，间隙值需要结合设备运行时的热膨胀量、转子与壳体的材料线膨胀系数、加工精度等级综合计算，常温装配下的间隙控制在0.1-0.2mm区间，兼顾密封性能与运行安全性。端盖部分集成了轴承安装位、油封槽与齿轮腔，轴承采用深沟球轴承与圆柱滚子轴承组合的布置形式，分别承受转子的径向载荷与轴向窜动力，齿轮腔与气体输送腔之间采用双唇口油封隔离，避免齿轮润滑脂渗入输送介质造成污染。进出气口的流道设计采用圆弧过渡结构，避免直角流道造成的气体紊流与阻力损失，降低设备运行时的气流噪音。

　　关于安装边界与尺寸配合，设备的核心安装基准为壳体底部的安装脚，安装脚加工有地脚螺栓孔，孔位的中心距、孔径尺寸匹配常规工业风机的安装基座标准，现场安装时可直接固定在混凝土基础或者钢制机架上，安装面的平面度要求控制在0.1mm/m以内，避免设备安装后产生壳体变形导致转子卡滞。设备的轴向总长度、径向宽度与高度尺寸适配同流量等级罗茨风机的安装空间，替换旧设备时无需改动现场管路与基座位置。转子的动平衡等级需要达到G2.5级以上，保证设备在额定转速运行时的振动值控制在4.5mm/s以内，避免长期振动导致的螺栓松动、轴承过早失效问题。同步齿轮采用硬齿面斜齿轮设计，齿面经过渗碳淬火处理，传动精度达到6级以上，保证两个转子的转动同步性，避免转子啮合时出现碰撞磨损。在装配环节需要严格控制转子端面与端盖之间的轴向间隙，通过调整端盖处的密封垫片厚度来实现间隙的精准调节，间隙过小会导致端面摩擦发热，间隙过大则会造成气体轴向泄漏，降低设备的输气效率。日常运维过程中，只需定期检查齿轮腔的润滑脂状态、轴承的温升情况以及皮带张紧度，即可保证设备长期稳定运行，整体结构的易损件仅为油封与轴承，维护成本较低，适合工业现场长时间连续运行的工况要求。
