25吨拖绳绞车配套承重耳板结构

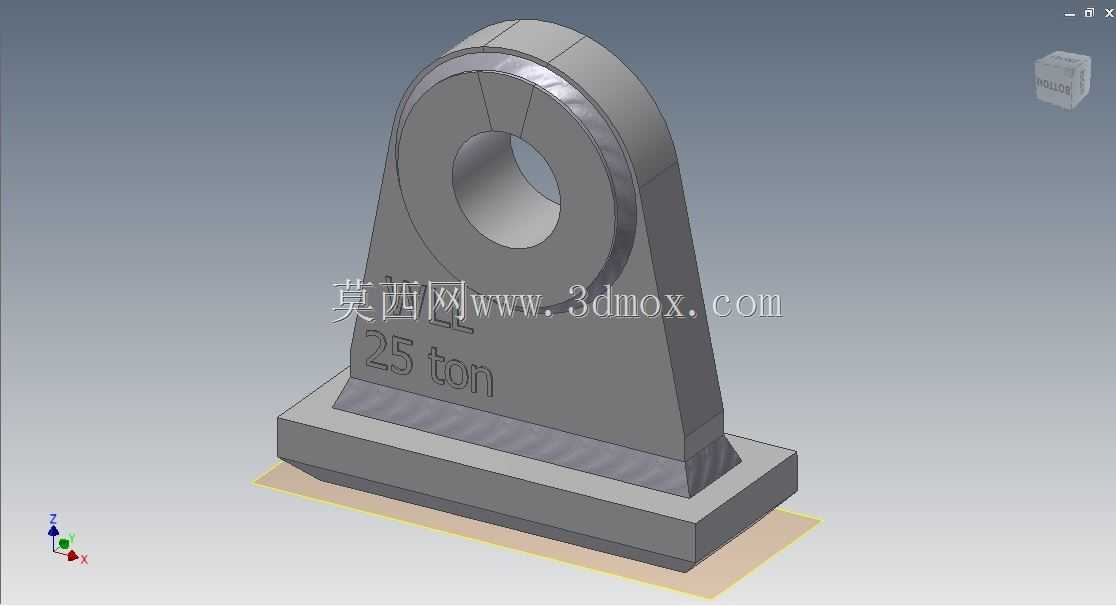

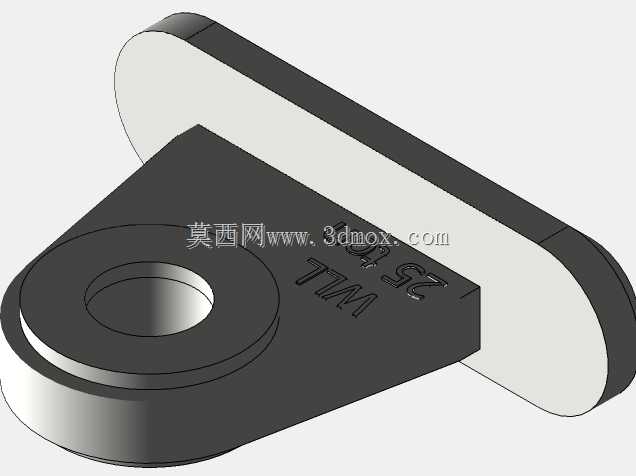

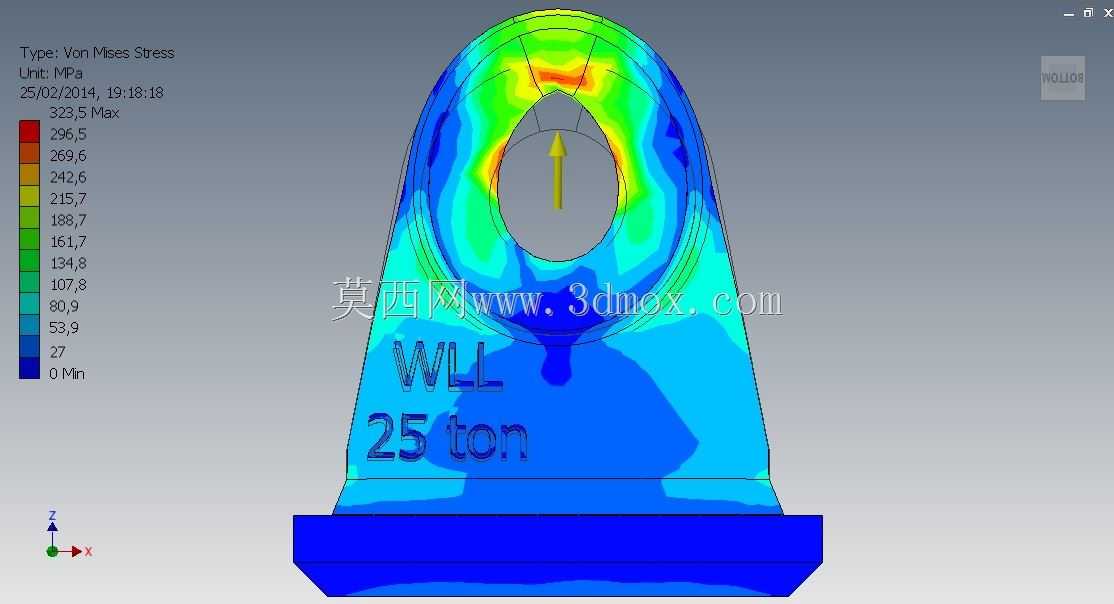

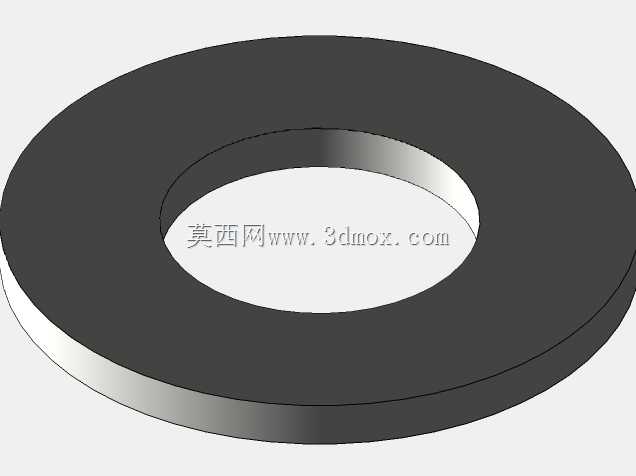

　　在矿山斜巷运输、地面重型拖拽作业场景里，拖绳绞车是承担重载牵引的核心设备，而耳板作为绞车本体与外部牵引绳、固定基座之间的核心传力铰接部件，其结构合理性直接决定整套牵引系统的作业安全冗余。这款适配25吨额定牵引力拖绳绞车的耳板，整体采用一体化铸钢后精加工成型，避免了分体焊接结构带来的焊缝应力集中隐患，能在频繁启停、冲击载荷反复作用的工况下保持结构稳定性。从结构设计逻辑来看，耳板上部的铰接孔是核心传力部位，孔内预留了衬套安装余量，装配铜基自润滑衬套后，可降低铰接销轴转动过程中的磨损速率，延长部件维护周期；孔位周边做了环形加厚凸台设计，在不额外增加整体板材厚度的前提下，提升了孔位的抗挤压、抗剪切能力，避免重载下孔位出现椭圆变形。

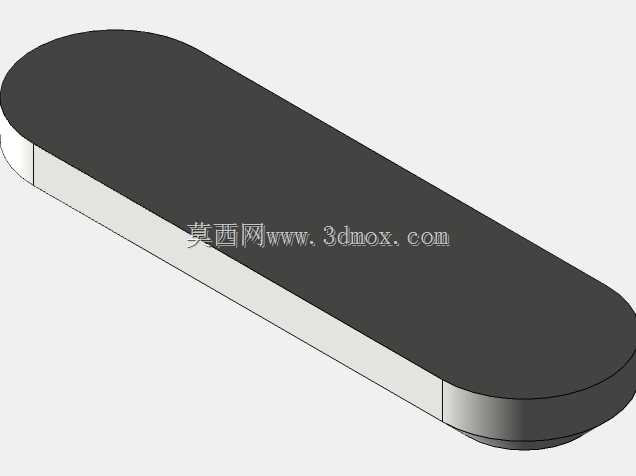

　　下部的安装底座采用矩形法兰式结构，底座上分布的多个沉头安装孔，可通过高强度螺栓与绞车机架的安装面刚性连接，沉头结构能保证螺栓装配后端面不突出底座平面，避免安装时出现干涉，同时底座与立板衔接处做了大半径圆弧过渡，分散立板传递的竖向拉力与横向弯矩，杜绝转角处的应力断裂风险。从安装边界尺寸来看，耳板整体高度适配25吨绞车机架的安装位高度，上部铰接孔的中心高度与绞车牵引绳的出绳高度保持同轴，避免牵引过程中产生额外的分力损耗；底座的安装孔孔距严格匹配绞车机架上预设的螺纹孔位置，安装时无需额外扩孔或调整机架结构，可直接完成对位装配。立板侧面的减重槽设计，在保证整体结构强度满足25吨牵引力1.5倍安全系数要求的前提下，削减了不必要的材料冗余，

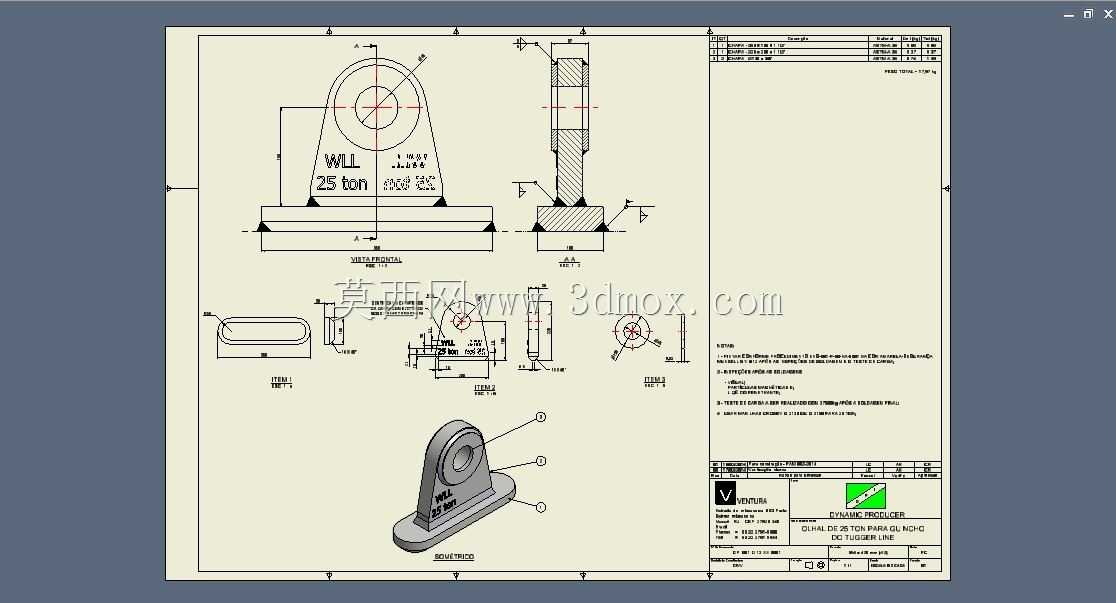

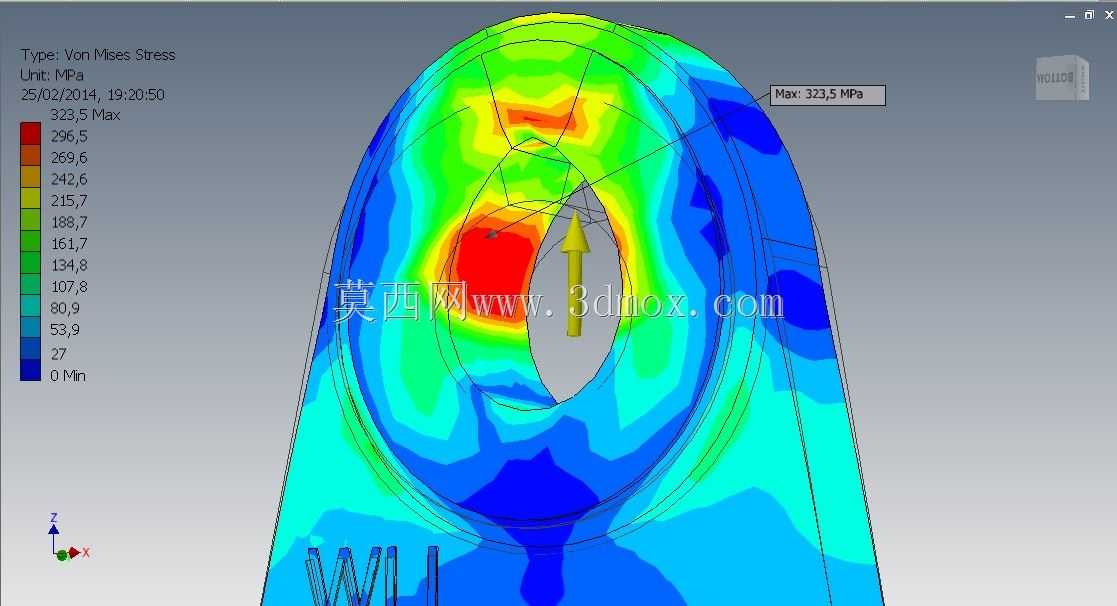

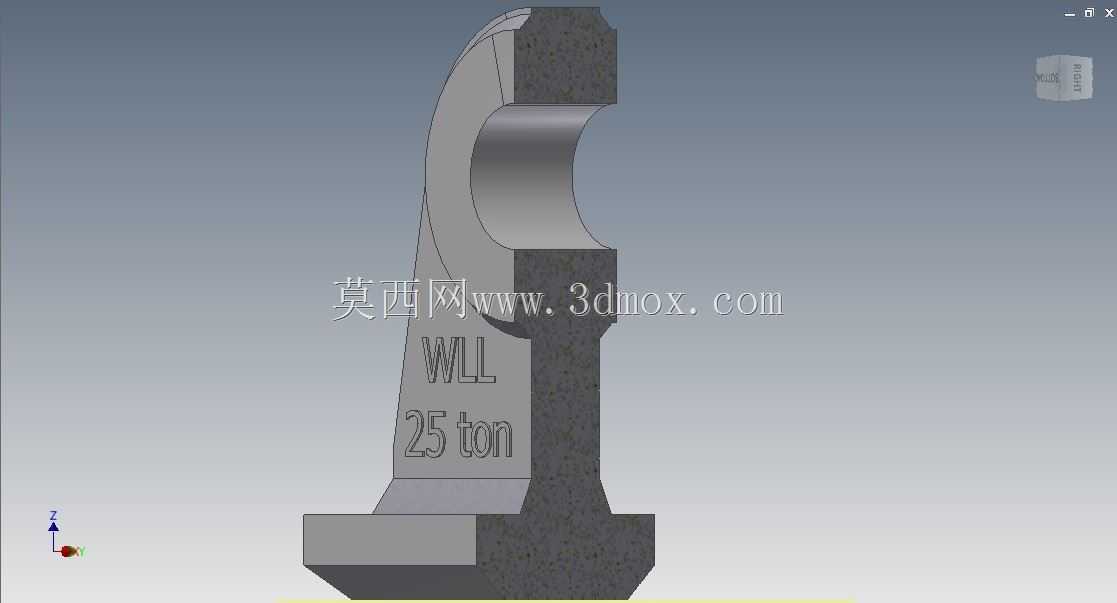

　　降低部件自身重量，便于现场安装搬运。工程图纸中完整呈现了该耳板的三视图、局部剖视图、轴测视图及关键形位公差要求，铰接孔的圆柱度、孔端面与孔轴线的垂直度、底座安装面的平面度都标注了明确的公差范围，可直接指导生产加工环节的工艺排布，也能作为三维建模时的尺寸校验依据。在实际作业过程中，当绞车启动牵引重载时，牵引绳的拉力通过铰接销轴传递到耳板上部，再通过立板均匀分散到底部的安装法兰面，最终将载荷传递到绞车整体机架上，整个传力路径没有突变的截面，能有效抵消牵引过程中因绳体晃动带来的侧向冲击力。针对井下潮湿、多粉尘的作业环境，耳板的非配合面预留了防锈涂层的加工余量，配合面的粗糙度要求达到Ra1.6，保证衬套装配后的贴合度，

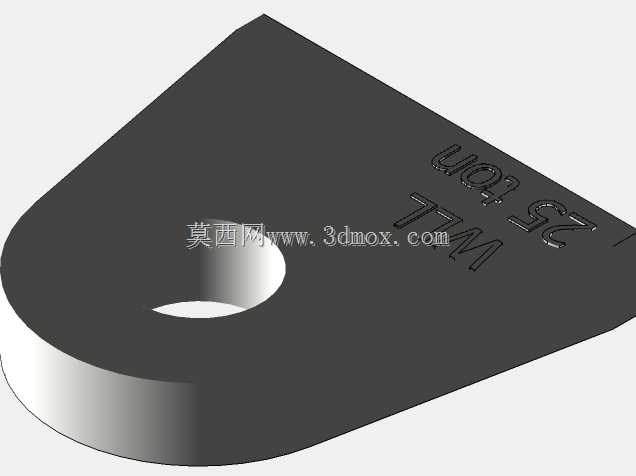

　　避免粉尘进入铰接间隙造成异常磨损。不同于普通轻型起重设备的吊耳结构，这款绞车耳板需要承受持续的动态牵引载荷，而非单次静态起吊载荷，因此在设计时特意强化了立板的抗疲劳性能，所有棱边都做了倒钝处理，避免应力集中点成为疲劳裂纹的起始位置。从建模角度来说，绘制该耳板三维模型时，可先通过拉伸特征生成底座与立板的基本轮廓，再对上部铰接孔位置做凸台拉伸，之后切除铰接孔与安装孔，最后添加过渡圆角、减重槽、倒角等细节特征，建模过程中需注意各特征的先后顺序，保证圆角过渡处的曲面连续，避免后续工程图导出时出现线条断裂的问题。
