波义耳式管路连接密封接头结构

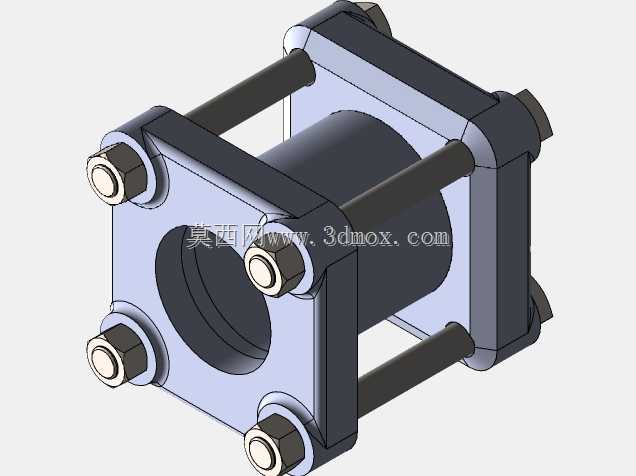

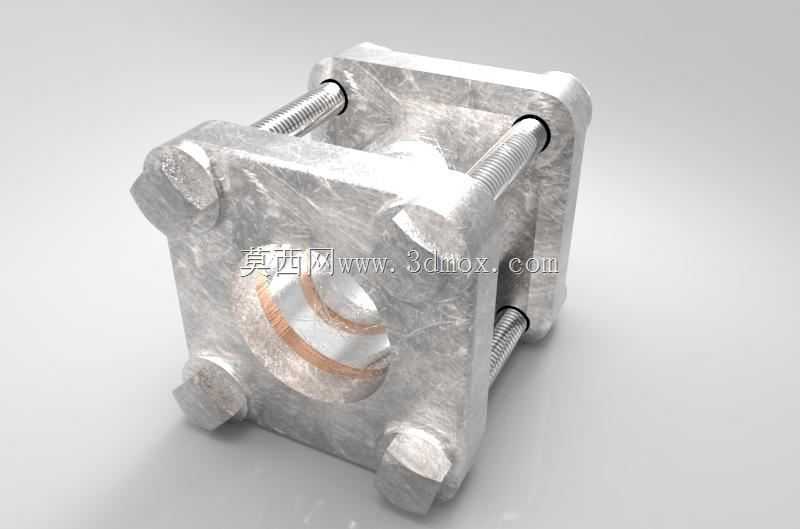

在化工流体输送、实验室气路搭建、中小型液压试验台的管路布设场景里，这类波义耳结构的接头是解决硬管对接同轴度偏差、实现快速密封装拆的常用连接件，很多现场施工的老钳工都习惯叫它对夹式管接头，区别于传统螺纹拧接的管接头，它不需要在管端加工外螺纹，也不用搭配生料带做螺纹密封，靠周向均匀布置的拉紧螺栓提供夹紧力，配合接头内部的密封件实现端面密封，适配金属硬管、硬质塑料管路的中低压工况连接。从结构设计逻辑来看，这个接头采用对称式方形夹座结构，四个角位预留螺栓穿装孔，穿装的拉紧螺栓为全螺纹结构，可根据对接管路的端面间隙灵活调整夹紧行程，夹座中心的通孔为流体过流通道，靠近对接端面的位置开有密封槽，用来嵌装O型密封圈或者平垫密封件，当两侧夹座通过螺栓拉紧时，密封件被均匀压缩，填充对接端面的微观不平间隙，实现流体通路的静密封。实际安装时需要注意安装边界，夹座的方形外轮廓尺寸要比对接管路的法兰外径大出一个螺栓孔位的距离，四个螺栓的紧固要采用对角循环拧紧的方式，避免单侧受力导致密封件偏压泄漏，单个螺栓的预紧力不需要过大，只要能让密封件产生15%-25%的压缩变形即可，过紧反而会夹裂硬质管路的端面，或者导致密封件被挤入过流通道影响通径。这类接头的适用场景覆盖很广，从实验室的低压气体管路，到小型水处理设备的常温输水管道，再到非标液压试验台的中低压油路连接都能见到它的身影，相比法兰连接它的结构更紧凑，不需要在管端焊接法兰盘，加工成本更低，装拆速度也更快，只需要松紧四个螺栓就能完成管路的对接与拆卸，非常适合需要频繁拆装改线的试验类管路系统。设计这类接头结构的时候，首先要确定中心过流孔的通径，要和对接管路的内径保持一致，避免通径突变产生流体阻力，四个螺栓孔的中心距要根据螺栓规格来定，要预留足够的扳手操作空间，夹座的厚度要根据额定工作压力计算，保证螺栓拉紧时夹座不会产生弯曲变形，密封槽的深度和宽度要匹配所选密封件的线径，保证压缩量在合理区间。夹座的边角做了倒钝处理，避免安装时划伤操作人员，螺栓采用标准外六角全螺纹螺栓，通用性强，现场更换不需要找特殊规格的紧固件，夹座的密封端面加工粗糙度要达到Ra1.6以上，保证和密封件的贴合紧密性，不需要额外加工密封水线，靠密封件自身的弹性就能填补端面的微小加工痕迹。在实际选型使用时，要根据管路的工作压力、输送介质的腐蚀性选择夹座的材质和密封件的材质，普通水气管路用铸锌或者铝合金夹座搭配丁腈橡胶密封件就能满足要求，腐蚀性流体管路可以选用不锈钢夹座搭配氟橡胶密封件，高温工况则要更换对应的耐高温密封材质。很多新手在设计这类接头时容易犯的错误是螺栓孔中心距设计过小，导致扳手没有操作空间，现场安装时只能用套筒一点点拧，装拆效率极低，还有的密封槽深度设计不合理，要么压缩量不够导致泄漏，要么压缩量过大导致密封件永久变形失效，另外夹座的中心孔和螺栓孔的位置度公差要控制在合理范围，否则对接时会出现管路不同心，强行拉紧螺栓会导致管路产生附加内应力，长时间使用容易在应力集中位置出现管路断裂。
