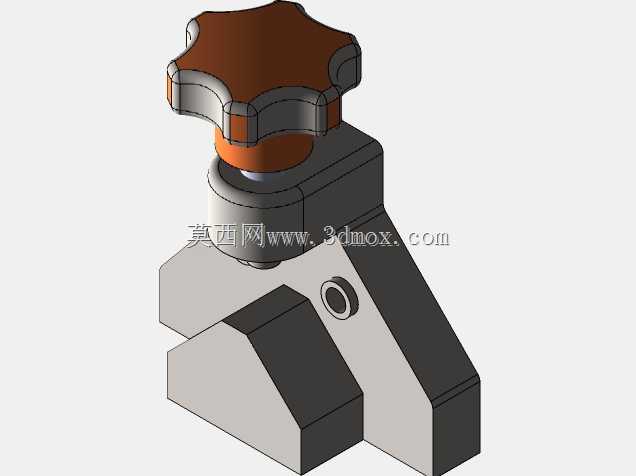

带星形旋钮的V型压紧安装固定座结构

　　这款V型压紧安装固定结构，是机械加工、装配工位上十分常用的定位压紧元件，日常在轴类零件检测、小型圆柱工件铣削加工、工装板上工件快速装夹场景中都能见到它的身影。区别于传统螺栓压紧需要额外扳手操作的繁琐，这款结构集成了星形手拧旋钮，操作人员无需借助额外工具，徒手就能完成锁紧与松开动作，在频繁换件的小批量加工、装配调试工位上，能大幅缩减装夹辅助时间，提升工位作业效率。

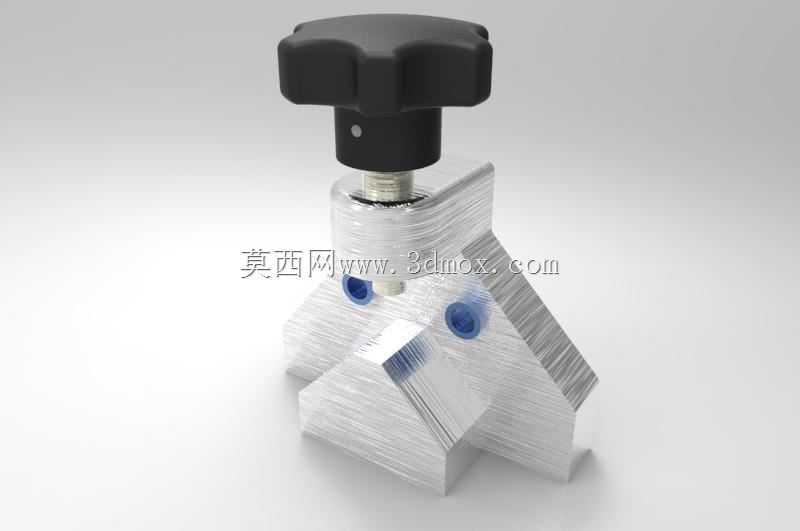

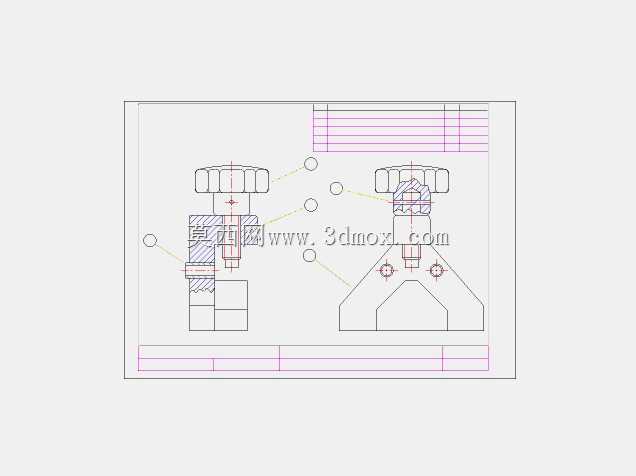

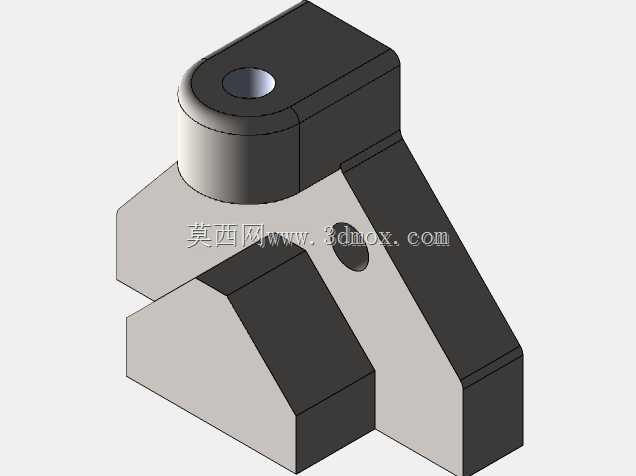

　　从结构设计逻辑来看，主体采用V型支撑面作为定位基准，V型夹角做了对称度公差管控，能够适配不同直径的圆柱类工件，工件放置在V型面上时可自动对中，无需反复调整找正，定位重复精度可以满足常规机加工与装配的定位要求。V型支撑块采用铝合金材质加工，表面保留了铣削加工的纹理，既兼顾了结构强度，又控制了整体重量，方便在不同工装板、工作台面上移位安装。两个蓝色的尼龙缓冲嵌件嵌在V型面的接触位置，避免金属硬接触划伤工件表面，同时能增大接触摩擦力，防止锁紧过程中工件发生周向转动偏移。

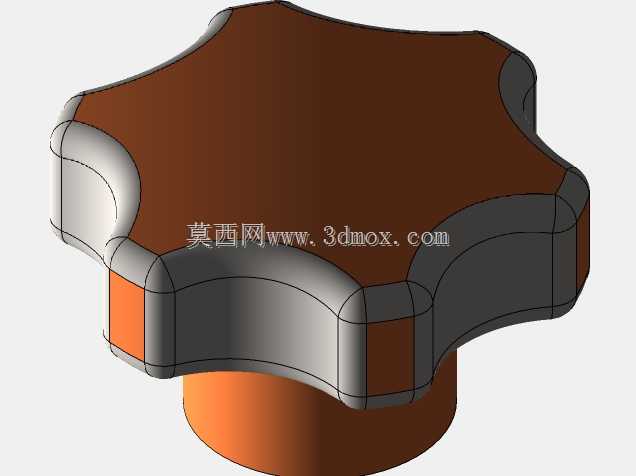

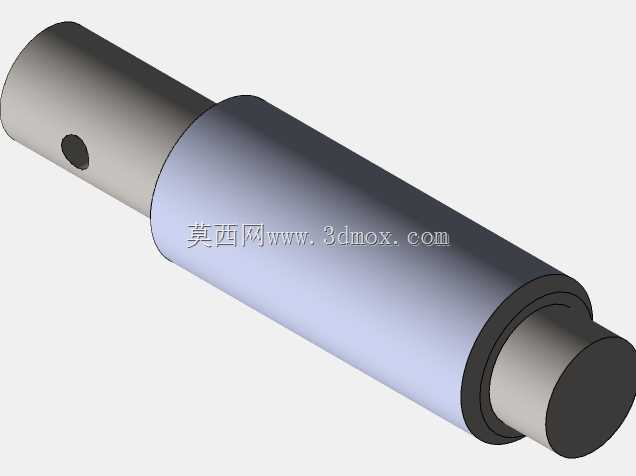

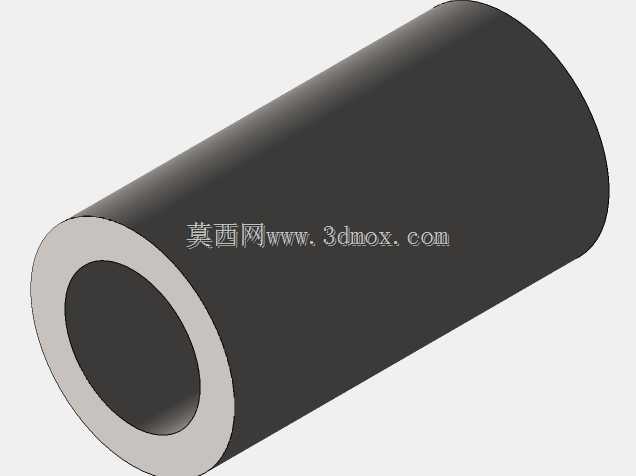

　　顶部的星形旋钮采用防滑的多瓣结构设计，旋钮边缘做了圆角过渡，长时间徒手操作不会硌手，旋钮下方连接的压紧螺杆采用细牙螺纹，锁紧时进给平稳，压紧力可控，不会因为施力过大压伤薄壁类工件，也不会因为螺纹间隙导致锁紧后出现松脱。螺杆与主体连接的位置做了衬套导向，避免长期使用后螺杆出现偏磨，延长结构的整体使用寿命。

　　安装边界方面，主体底部为平整安装面，两个沉头安装孔分布在V型块的两侧支撑脚位置，孔位间距做了标准化设计，可以直接适配常规工业铝型材的槽宽，也可以通过螺栓固定在铸铁工作台、木质工装板上，安装时不需要额外加工复杂的定位槽，只要保证安装面平面度达标，就能保证固定座的定位精度。整体结构的外轮廓没有突出的尖锐棱角，所有加工边缘都做了倒角处理，车间操作时不会划伤操作人员，符合工装设计的安全要求。

　　在实际使用场景中，这类固定座常成对使用，对长轴类工件做两端支撑定位，配合顶部的压紧旋钮，可完成轴类零件的键槽铣削、端面钻孔、径向标记打刻等工序的装夹；也可以单个使用，固定小型圆柱类传感器、导杆类零件，在自动化设备的料道定位、手动装配工位的工件固定环节都有很高的适配性。设计过程中特意控制了整体高度，在保证足够压紧行程的前提下，压缩了结构的竖直方向尺寸，避免在狭小的工装空间内与其他执行元件发生运动干涉，压紧螺杆的行程预留了足够的调节余量，适配不同直径范围的工件时不需要更换压头，通用性较强。

　　结构的受力路径做了优化，锁紧时的压紧力直接通过V型块的两个支撑面传递到底部安装面，不会产生额外的倾覆力矩，长期受力使用后主体不会出现变形，定位精度保持性好。两个安装孔的沉头深度做了精准管控，螺栓锁紧后螺栓头不会高出支撑块的上表面，不会对工件放置造成干涉，也不会在工件取放时刮蹭工件表面。日常维护也十分简便，定期清理螺杆上的切屑、灰尘，涂抹少量润滑脂就能保证旋钮操作顺畅，不需要复杂的拆解保养，适合车间多粉尘、多切削液的工况环境使用。
