工业设备用双铰座杠杆支撑结构件

项目分类:3D模型 发布时间:2021-10-21 ID:330803
  • 工业设备用双铰座杠杆支撑结构件

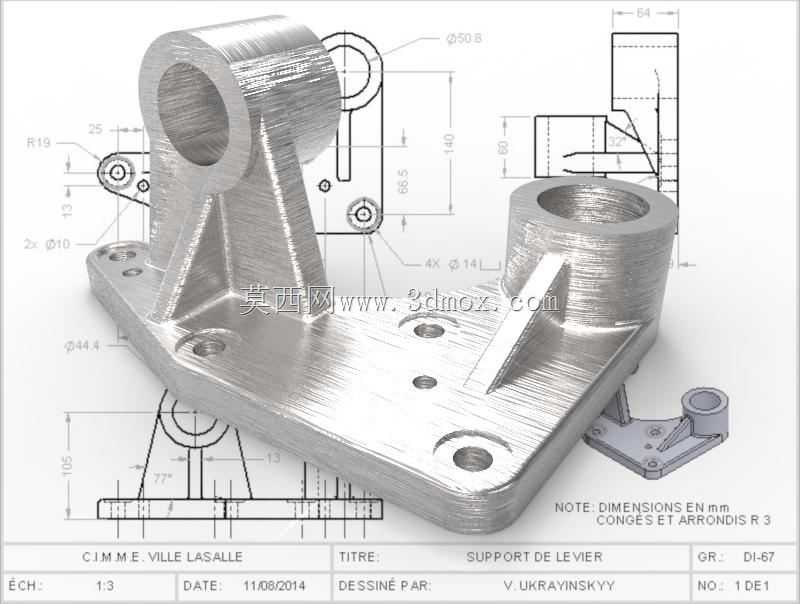

在各类轻工输送、工装夹具、小型操纵机构的机械结构里,这类带双铰接孔的杠杆支撑件是传递摆动力、承载杠杆组件载荷的核心基础构件,常被用在手动操纵拨叉机构、小型工装的压紧摆臂支撑、输送线的挡料摆杆基座这类场景里,承担铰接转轴的定位、杠杆摆动过程的侧向载荷承载,以及整个杠杆组件与设备安装基面的刚性连接作用。从结构设计逻辑来看,整个构件以一块带多组安装孔的矩形底板作为安装基准面,底板上的沉头安装孔按照矩形阵列排布,适配常用的内六角圆柱头螺钉穿装固定,安装时可以直接将底板贴合在设备的安装基面或者型材台面上,通过螺钉锁紧实现整个支撑件的完全固定,沉孔的设计可以保证螺钉头部完全沉入板面以下,不会干涉上方杠杆组件的摆动行程,避免运动过程中出现刮擦卡滞。底板上方垂直设置两个带同轴内孔的铰接筒座,两个筒座的高度存在差值,对应适配不同长度的杠杆摆臂安装需求,两个筒座的内孔尺寸保持一致,可直接配装标准规格的铰接销轴,孔壁的加工精度可以保证销轴穿装后杠杆摆动的同轴度,减少摆动过程中的卡滞与偏磨问题。每个筒座与底板之间都设置了三角形加强筋,筋板从筒座外侧壁一直延伸到底板表面,筋板的厚度均匀过渡,既可以抵消杠杆摆动过程中传递到筒座根部的弯矩,避免筒座受侧向力出现根部断裂,也不会因为筋板过厚导致构件整体重量冗余,同时筋板的圆角过渡设计可以减少应力集中,提升构件在反复交变载荷下的疲劳寿命。从安装边界来看,底板的长宽尺寸适配常规的小型安装工位,两个铰接筒座的中心距、筒座内孔的中心高都按照通用操纵杠杆的尺寸参数设计,安装时不需要额外加工转接板,直接通过底板的安装孔即可完成固定,铰接孔的端面预留了足够的销轴安装空间,也方便加装轴用挡圈对销轴进行轴向限位,防止杠杆摆动过程中销轴窜动脱出。这类支撑件在实际使用中,不需要额外搭配复杂的转接组件,自身即可完成杠杆组件的承载与定位,相比单筒座的支撑结构,双筒座的设计可以给杠杆摆臂提供两个支撑点位,大幅提升杠杆摆动过程的稳定性,减少摆臂端部的晃动量,尤其适合对操纵精度有一定要求的手动拨叉、压紧机构场景。在建模过程中,这类构件需要重点关注安装孔的位置度、铰接孔的同轴度以及加强筋的过渡圆角参数,实际加工时无论是采用金属切削加工还是铸造成型后精加工,都需要保证底板安装面的平面度,以及铰接内孔的圆柱度,避免安装后出现杠杆摆动不畅、受力偏载的问题。构件的所有棱边都做了小尺寸的倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能减少应力集中点,提升构件的整体结构强度。在实际设备装配中,这类支撑件通常作为标准安装基座使用,杠杆摆臂穿装在铰接孔内后,可通过销轴端部的锁紧结构固定,摆臂可以绕销轴轴线做定角度摆动,完成对应的操纵、压紧或者挡料动作,整个支撑件在工作过程中主要承受来自杠杆的径向载荷与交变弯矩,结构设计上的加强筋与合理的壁厚分配,能够保证在长期反复载荷下不会出现结构变形,维持杠杆机构的动作精度。
