铁路运输吊装承载滑轮组件结构设计

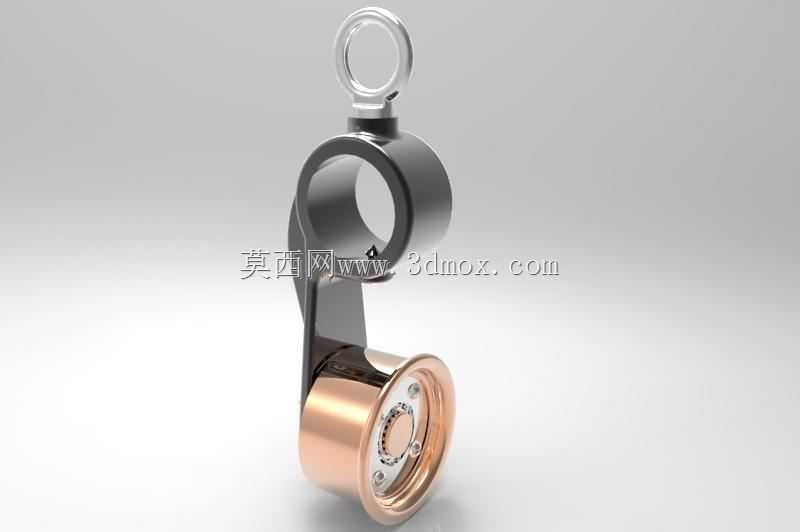

在铁路货场的装卸转运、线路运维的物料输送环节，这类带吊环的走行滑轮组件是高频使用的承载导向部件，常配套在轻型起重吊具、移动式巡检工装、货场小件吊运滑轨系统上，承担沿固定轨道导向、传递竖向载荷、减少滑动摩擦的核心作用，区别于大吨位的铁路走行轮对，这类小尺寸滑轮组件适配的是1吨以内的零散物料、运维工具的短距离转运场景，在货场的分拣线旁、检修坑道的上方滑轨、接触网维护的临时吊具上都能见到同结构部件的应用。从结构设计逻辑来看，组件顶部的吊环采用闭环圆环形结构，环体内径预留了适配标准卸扣、起重吊钩的穿装空间，环体与下方支架的连接位置做了嵌入式的回转配合，允许吊环绕竖向轴线360度自由转动，避免吊运过程中钢丝绳扭结产生附加载荷，支架部分采用弯折成型的金属板材结构，上半段的环形抱箍结构直接包裹滑轮的上半轮缘，既作为滑轮的安装基座，也能在滑轮脱出轨道时起到限位防脱的作用，下半段的弯折臂做了等强度的截面设计，靠近滑轮轴的位置截面厚度更大，向吊环连接端逐步过渡收窄，在保证结构强度的前提下尽可能减少组件自身重量。滑轮部分采用双材质组合设计，外圈的轮缘采用铜合金材质，一方面铜质材料的自润滑特性可以减少与钢制轨道接触时的摩擦阻力，另一方面铜质较软的材质特性不会对轨道表面造成硬划伤，延长轨道的使用寿命，轮芯部分嵌入了带密封结构的滚动轴承，轴承内圈与固定在支架上的轮轴过盈配合，转动过程中轴承的密封结构可以阻挡货场的粉尘、雨水进入轴承滚道，降低日常维护的频次，轮轴与支架的连接位置采用了防转的扁位结构，避免轮轴在长期受载转动过程中出现松脱。从安装边界尺寸来看，组件整体的竖向高度控制在常规手动吊具的安装适配范围内，吊环的中心到滑轮槽底的竖向距离预留了足够的挂钩操作空间，滑轮的轮槽宽度适配铁路货场常用的轻型工字钢轨道、圆钢滑轨的截面尺寸，轮缘的外侧直径比支架的环形抱箍内径小2毫米左右，保证滑轮转动过程中不会与支架发生剐蹭，吊环的截面直径满足对应额定载荷下的抗拉强度要求，按照材料力学的拉应力计算，常规Q235材质的吊环在该截面尺寸下可以承受1.5倍额定载荷的静拉力而不发生塑性变形。实际应用中这类组件的设计还要考虑户外使用的耐候性，所有金属外露表面都做了对应的防腐处理，铜质轮缘本身具备较好的抗锈蚀能力，钢制的支架和吊环表面做了镀硬铬处理，既可以提升表面硬度抵抗磕碰划伤，也能在露天货场的雨淋、粉尘环境下长期使用不出现锈蚀，轮轴的端部采用了带开口销的锁紧结构，避免长期受振动影响导致螺母松脱，相比传统的焊接式滑轮支架，这种弯折成型的支架结构装配难度更低，后期轴承损坏时只需要拆下轮轴端部的锁紧件就可以快速更换轴承，不需要整体报废组件，降低了运维成本。在三维建模过程中，这类部件的结构细节需要重点关注配合面的公差设计，吊环与支架的回转配合面采用间隙配合，保证转动灵活的同时不会出现过大的旷量，轴承与轮轴、轴承与滑轮内孔的配合分别采用基孔制和基轴制的过渡配合，保证轴承安装后不会出现内圈、外圈打滑的问题，轮槽的轮廓曲线要与适配的轨道截面完全匹配，保证滑轮沿轨道滚动时接触面积均匀，不会出现局部应力集中导致轮缘过早磨损，支架的弯折位置要做圆角过渡，避免应力集中导致长期受载后出现弯折断裂的问题。
