Solidworks建模偏心带传动装置结构

在中小功率变矩传动的工况场景里，偏心带结构常被用于需要周期性改变传动比、实现往复进给或振动输出的设备端，常见于小型轻工输送设备、台式打磨机具、农用小型脱粒机具的传动链路中，区别于常规定中心距的带传动结构，这类偏心布置的带轮组件能够在不额外加装变频调速模块、偏心凸轮机构的前提下，通过自身回转中心的偏移量设置，实现输出端转速的周期性波动，或是带动执行端完成小行程的往复动作，大幅简化整机的传动链路布局。

从实际功能层面看，这套偏心带结构的核心作用是衔接动力输入轴与执行端部件，依靠带体与带轮接触面的摩擦力传递扭矩，同时借助偏心轮的回转中心偏移特性，让带传动的张紧度随回转角度产生周期性变化，既可以在特定工位实现输出端的短暂降速增扭，也能通过张紧力的周期波动带动筛网、送料推板这类轻载部件完成往复动作，省去了额外的张紧轮调整机构，在小型便携类动力设备中能够有效压缩整机的安装空间，减少易损零部件的数量。

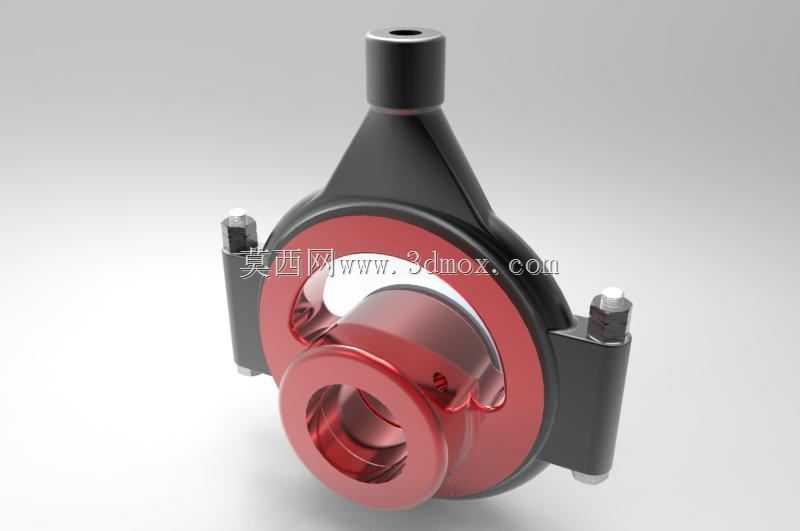

设计过程中首先要明确偏心距的取值边界，偏心距过大会导致带体在回转过程中张紧力波动幅度过大，轻则出现带体打滑、传动效率骤降的问题，重则会导致带体反复拉伸出现早期疲劳断裂；偏心距过小则无法实现预期的周期变速或往复驱动效果，通常会根据目标输出的行程或转速波动范围，先确定偏心轮的基圆直径，再结合V带或平带的最小弯曲半径要求，确定带轮的轮槽尺寸与外径参数。结构上主体分为偏心轮座、两侧支撑耳、输入轴安装凸台、带轮配合环面几个部分，顶部的圆柱凸台是输入轴的安装定位位，内孔与动力输出轴采用过渡配合，通过侧面的紧定螺钉完成轴向与周向固定，避免回转过程中出现轴孔相对窜动；两侧的支撑耳用于安装带体的侧向限位挡块，防止带体在偏心回转过程中从轮槽内脱出，支撑耳上的螺栓孔位需要与偏心轮回转中心保持对称，保证两侧挡块的安装高度一致，避免带体出现单侧偏磨的问题。

安装边界层面，这套偏心带组件的轴向安装尺寸需要匹配设备侧壁的预留开孔，顶部输入轴凸台的外径要小于设备安装板的开孔直径，保证组件回转过程中不会与安装板产生运动干涉；两侧支撑耳的外伸宽度要控制在带体宽度的1.2倍以内，避免占用过多的设备内部横向空间；带轮配合环面的径向尺寸需要结合所选带体的型号确定，保证带体安装后，偏心轮转到最大偏心位置时，带体的张紧率不超过5%，转到最小偏心位置时，带体也不会出现松弛打滑的情况。实际装配时需要先将偏心轮座固定在输入轴上，手动盘车检查全回转角度内带体的张紧度变化，确认无卡滞、无异常摩擦后再锁紧两侧的限位挡块螺栓，日常运维中只需要定期检查带体的磨损情况，不需要频繁调整中心距，相比常规带传动结构的维护工作量更低。

从结构强度角度考量，偏心轮座的主体采用一体式结构设计，轮座与支撑耳、顶部凸台的衔接位置做了圆弧过渡处理，避免应力集中导致的部件断裂，轮面与带体接触的区域做了表面粗糙度处理，既保证足够的摩擦传动系数，也不会因为表面过于粗糙加速带体的磨损。这类结构在轻载传动场景下的适用性很强，尤其是对安装空间有严格限制、需要实现简单周期动作的小型设备中，能够替代复杂的凸轮连杆机构，降低整机的制造成本与装配难度，设计时只需要根据实际传动功率匹配对应规格的带体与偏心轮尺寸，就可以快速适配不同的设备传动需求，不需要对原有设备的安装框架做大幅改动。
