可调式中间支撑轴承座结构设计

在各类长轴传动系统的布局中，轴段跨距过大带来的挠曲变形、运行振颤问题一直是结构设计阶段需要重点攻克的难点，尤其是输送线辊道、长距离丝杠传动、多工位联动传动轴系这类应用场景，单靠两端轴承的支撑约束很难保证轴系的回转精度，运行过程中轴的中部挠曲量会随着转速提升、负载波动不断放大，轻则引发传动异响、密封件偏磨，重则出现轴段疲劳断裂、轴承抱死的故障，可调中间轴承正是为解决这类长轴系支撑问题设计的专用支撑部件。

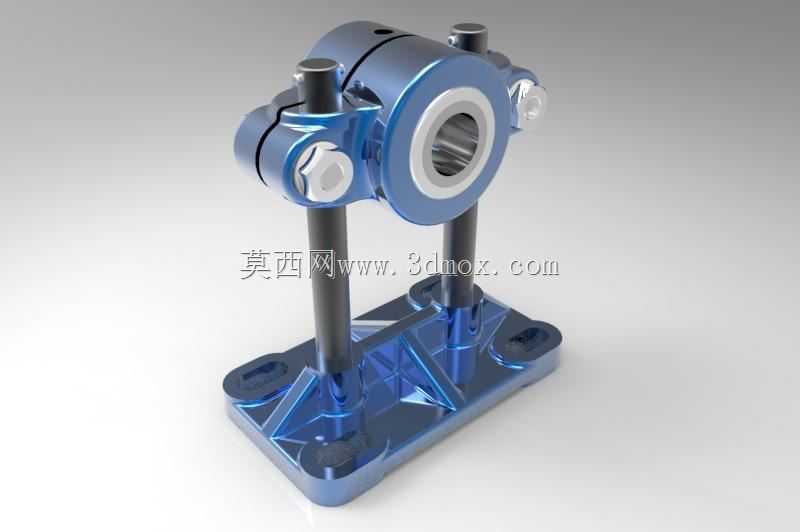

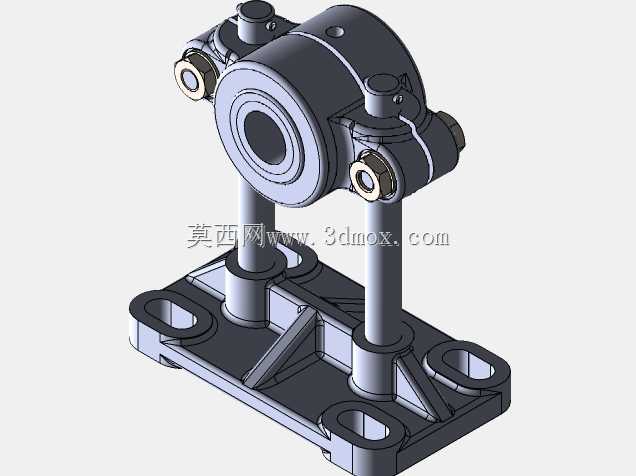

这套可调中间轴承采用立式双导柱升降调节结构，底部为一体化铸造的安装底座，底座上设置四个对称分布的沉头安装孔，可通过螺栓直接固定在设备机架的安装基准面上，底座与上部轴承抱箍壳体之间通过两根平行的立式导柱连接，导柱与壳体的配合部位设置锁紧调节机构，松开锁紧旋钮后可沿导柱轴向调整轴承壳体的高度位置，以此适配不同中心高的轴系安装需求，调整到位后扳动两侧的快锁手柄即可完成位置固定，无需额外配打定位销，现场安装调试的效率远高于传统固定式轴承座。

轴承壳体采用水平剖分式抱箍结构，沿轴承孔轴线的垂直平面拆分为上下两个半环，这种结构设计不需要在装配时将轴从端部穿入轴承内孔，可直接在轴段的任意位置完成轴承的安装固定，尤其适合已经完成初步装配、两端已经连接其他传动部件的长轴系改造场景，能大幅降低现场拆装的工作量。壳体的轴承安装孔与标准深沟球轴承、调心滚子轴承的外径尺寸匹配，可根据实际负载、转速需求选配对应型号的轴承，孔位的公差按照基孔制过渡配合设计，既能保证轴承外圈的固定可靠性，也能避免过盈量过大导致的轴承游隙减小问题。

从安装边界来看，这套可调中间轴承的底座安装孔距按照通用输送线、传动设备的机架型材间距设计，可直接适配40系列、50系列工业铝型材的安装槽，也可适配碳钢焊接机架的平面安装基准，导柱的调节行程覆盖常规传动系统的中心高调整范围，可补偿机架加工误差、安装面平面度误差带来的轴系对中偏差，相比传统的固定式中间轴承座，不需要在安装时配磨调整垫片，也不需要反复拆装调整轴承位置，对现场安装人员的技能要求更低。

在实际功能表现上，这套可调中间轴承除了承担轴系的径向支撑载荷外，双导柱的对称结构可承受一定的轴向窜动力，避免轴系热胀冷缩产生的轴向力直接作用在两端的支撑轴承上，轴承壳体两侧的密封端盖可根据使用场景选配接触式橡胶密封或者非接触式迷宫密封，在粉尘、切削液飞溅的机加工设备场景，或者潮湿、有腐蚀性介质的清洗设备场景下，都能保证轴承内部润滑脂的密封性能，延长轴承的维护周期。

设计过程中重点考虑了结构的刚性与轻量化平衡，底座部位设置多条交叉加强筋，在保证安装底座整体抗弯刚性的前提下，尽可能减少铸件的壁厚，降低整体重量，导柱采用调质处理的中碳钢材质，表面做硬铬镀层处理，既提高了导向配合面的耐磨性能，也具备一定的防锈能力，锁紧机构采用偏心凸轮式快锁结构，相比螺纹顶丝的锁紧方式，锁紧力更均匀，不会因为长期运行的振动出现锁紧松动的问题，同时操作更便捷，不需要使用额外扳手即可完成锁紧与松开操作。

在不同行业的应用中，这套可调中间轴承可适配多种工况：在物流输送线的长辊道支撑中，可快速调整每个辊道的中心高，保证整条输送线的辊面平面度，避免货物输送过程中出现卡滞、跑偏问题；在机床的长丝杠传动结构中，可在丝杠中部增加支撑点，减小丝杠高速旋转时的挠曲变形，提高丝杠的临界转速，保证机床的进给定位精度；在农业机械的长传动轴系中，可补偿机架焊接变形带来的轴系对中误差，降低复杂田间工况下的轴系故障概率。
