瓦楞纸板加工输送带设备三维设计

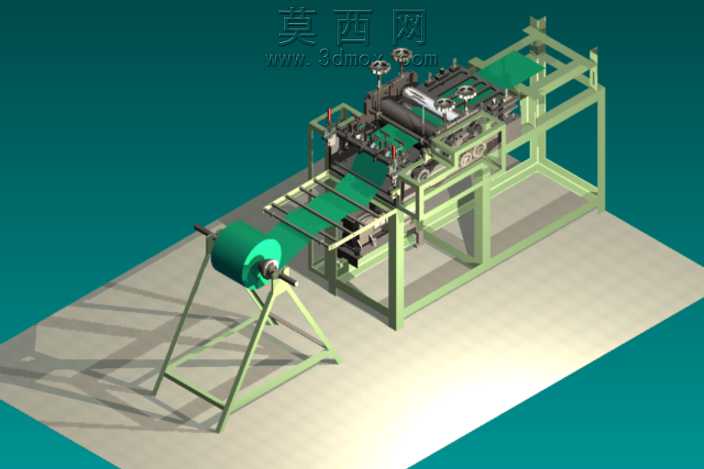

本作品为瓦楞纸板加工专用输送带配套设备的三维设计成果，建模阶段采用参数化建模方式，对设备整体框架、放料支架、输送辊组、成型执行机构等核心部件逐一进行特征构建，严格按照实际加工尺寸比例完成各零件的建模，保证各部件装配间隙符合机械设计规范，无干涉错位问题。渲染阶段采用工业设备常用的写实渲染方案，地面设置浅灰色哑光水泥材质，设备主体框架采用浅绿色金属烤漆材质，输送辊轴采用亮面不锈钢材质，瓦楞纸板原料采用深绿色哑光纸质材质，背景采用深青渐变底色，通过三点布光方案打出柔和阴影，清晰呈现设备的整体结构与各部件的位置关系。材质设置上针对不同部件的物理属性做了区分，机架方管添加了细微的金属磨砂质感，传动齿轮添加了齿面的加工纹理，放料卷轴添加了转动阻尼的结构细节，输送皮带添加了表面防滑纹理，成型工位的压合部件添加了硬质合金的高反光质感。结构设计上，设备分为原料放料区、水平输送区、褶皱成型区、成品输出区四个功能段，放料区采用三角支撑式放料架，可承载大卷瓦楞原纸，通过张力控制辊保证原料输送的张紧度稳定；输送区采用多组平行辊轴配合皮带输送，保证纸板输送过程中不偏移、不褶皱；成型区通过交替排布的压脊与开槽机构，可在纸板表面加工出并行交替的脊槽结构，完成瓦楞芯层的成型加工；设备框架采用方管焊接结构，整体刚性充足，各传动部件均设置了对应的安装定位基准，方便后续实际加工装配。设计思路围绕瓦楞纸板连续化加工的生产需求展开，在保证成型精度的前提下优化了输送路径，减少了纸板输送过程中的冗余转向，同时将各功能模块做了集成化设计，缩小设备整体占地面积，传动系统采用集中驱动方案，降低设备的制造成本与后续维护难度，整体结构符合瓦楞纸加工设备的实际生产逻辑，可作为同类设备设计研发的参考方案。
