T型丝杆手摇直线滑台模组结构设计

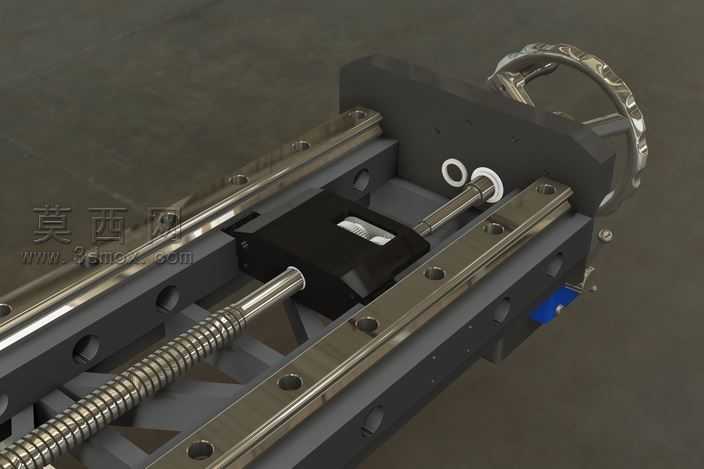

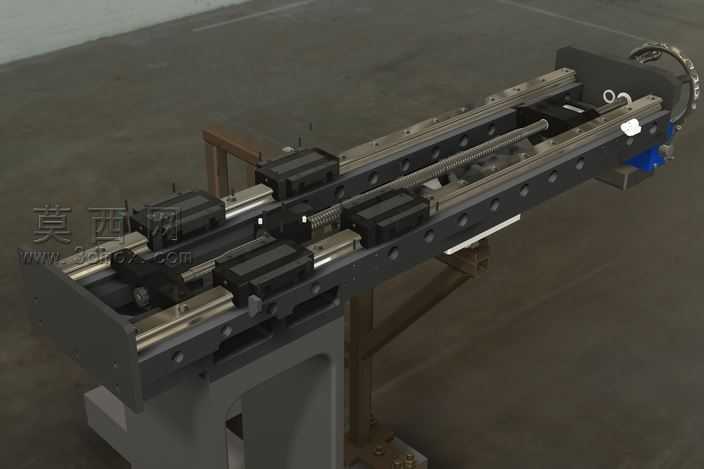

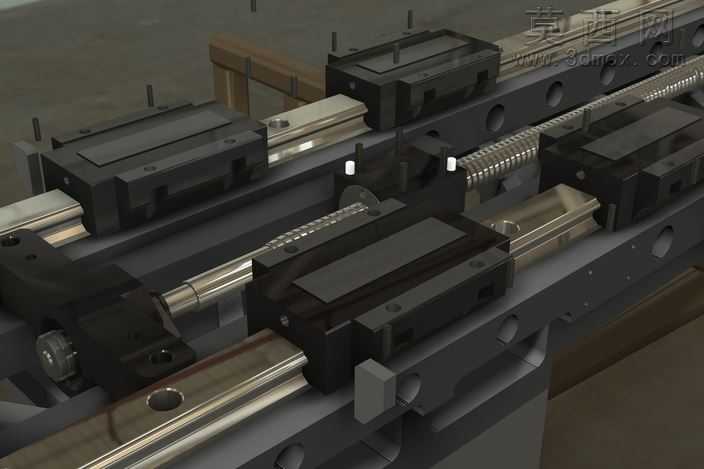

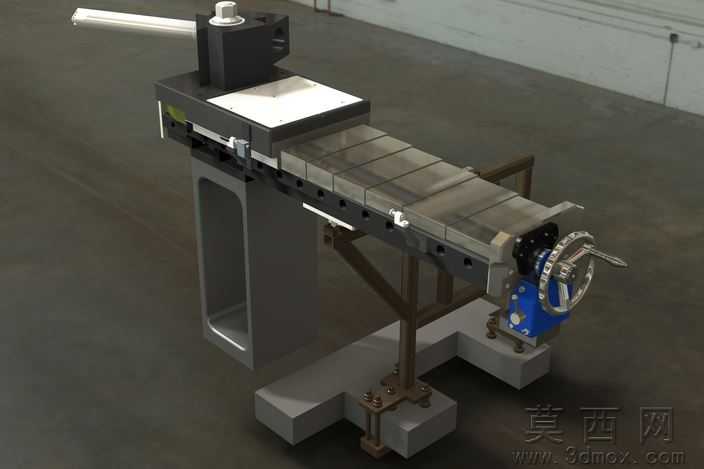

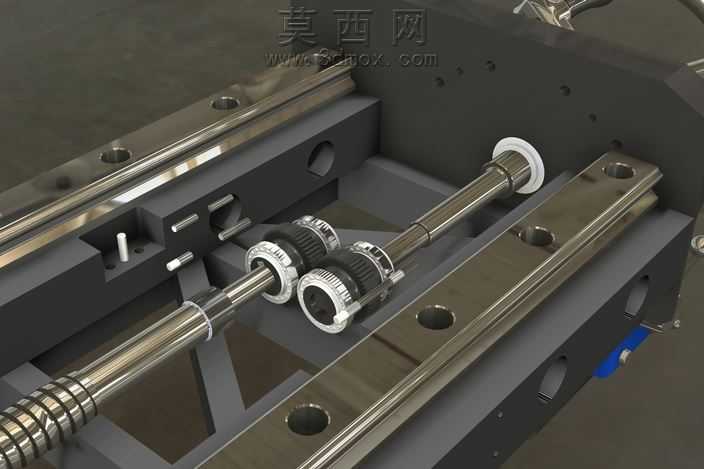

该三维模型为手动驱动的T型丝杆直线滑台模组，建模阶段采用自顶向下的装配设计思路，先完成整体传动链的参数化骨架搭建，再逐一拆分绘制各零部件，确保丝杆导程、导轨跨距、滑块行程等核心参数完全匹配手动进给的使用需求。模型完整还原了T型丝杆、线性导轨、调节手轮、安装基座、锁紧螺母、导向衬套等全部结构件，各零件间的装配约束完全按照实际机械配合关系设置，丝杆与螺母副的螺旋配合、导轨与滑块的滑动配合、手轮与丝杆轴的周向固定配合均做了精准定义，可直接用于运动仿真验证手动进给的行程范围与传动顺滑度。渲染阶段针对不同零件的材质特性做了区分处理：金属导轨、T型丝杆采用拉丝不锈钢材质，调整了金属粗糙度与反射参数，还原金属加工面的细腻光泽；手轮的防滑滚花部位采用硬质工程塑料材质，添加了细微的颗粒纹理提升真实感；安装基座采用阳极氧化发黑的铝合金材质，调整了哑光金属的漫反射参数，还原工业铝件的表面质感；端部的导向衬套采用白色聚四氟乙烯材质，设置了低反光的塑料材质属性。结构设计上兼顾手动操作的实用性与安装便捷性，基座预留了标准安装孔位，可直接固定在工作台面或其他设备机架上，双导轨平行布置的结构大幅提升了滑台的负载能力与运动稳定性，T型丝杆具备自锁特性，手动调节到位后无需额外锁紧机构即可保持位置，手轮部位的滚花设计增大了手动旋转的摩擦力，操作更省力，整体结构紧凑无冗余零件，既适合作为小型设备的手动进给机构使用，也可作为教学演示的机械传动结构案例，模型各零件可单独导出用于工程图生成，也可直接导入装配环境做整体干涉检查，验证手动操作过程中各部件无运动碰撞，完全符合手动直线滑台的实际设计与使用要求。
