接合销去除工装夹具三维结构设计

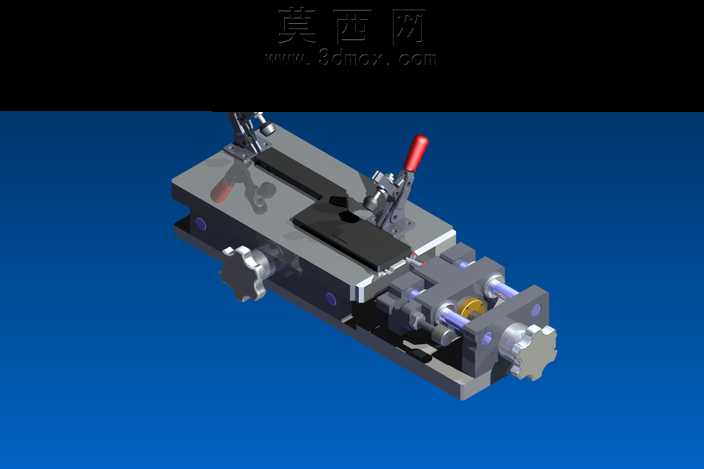

本模型为手动式接合销去除专用工装夹具，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械工装设计规范，对所有零件的配合公差、装配关系进行了精准定义，可直接用于后续工程图导出与实际加工参考。模型渲染阶段采用金属材质为主的材质体系，底座、夹具体等结构件赋予哑光灰铸铁材质，调节旋钮、锁紧手柄等操作件分别赋予镀铬亮面金属、红色绝缘胶木材质，蓝色背景搭配定向打光方案，清晰呈现出工装各部件的轮廓层次与装配细节，直观展示工装的整体外观与操作布局。从结构设计来看，该工装采用卧式布局，底部为一体化铸造式夹具体底座，保证工装使用过程中的结构刚性与稳定性；底座上方设置有快速夹紧单元，采用带红色手柄的肘节式快速夹钳，可实现工件的快速装夹与松开，大幅提升销去除作业的操作效率；夹钳侧方设置有可调节定位挡块，适配不同规格的待处理工件，保证接合销去除位置的一致性；工装前端设置有双导杆导向的进给机构，搭配带防滑纹路的星形调节手轮，可精准控制销去除执行端的进给行程，导杆与衬套采用间隙配合设计，保证进给动作顺畅无卡滞，同时设置有限位结构避免进给超程损伤工件；进给端集成有销类顶出执行结构，可精准对准工件上的接合销位置，通过手动旋进手轮即可将接合销从工件装配孔中平稳顶出，避免敲击去除方式对工件造成的变形损伤。设计思路上，该工装针对传统接合销去除作业效率低、易损伤工件的痛点，采用手动机械结构实现无冲击的销去除作业，无需外接动力源即可在装配工位、维修工位灵活使用；整体结构兼顾操作便捷性与定位精度，所有操作部件均布置在人手易触及的范围内，符合人体工学操作要求，可有效降低操作人员的劳动强度；各易磨损部件均采用可拆换设计，后续维护更换成本低廉，适配中小批量生产、设备维修场景下的接合销拆卸去除作业需求。
