V尾布局双发小型遥控飞行器结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331547
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计
  • V尾布局双发小型遥控飞行器结构设计

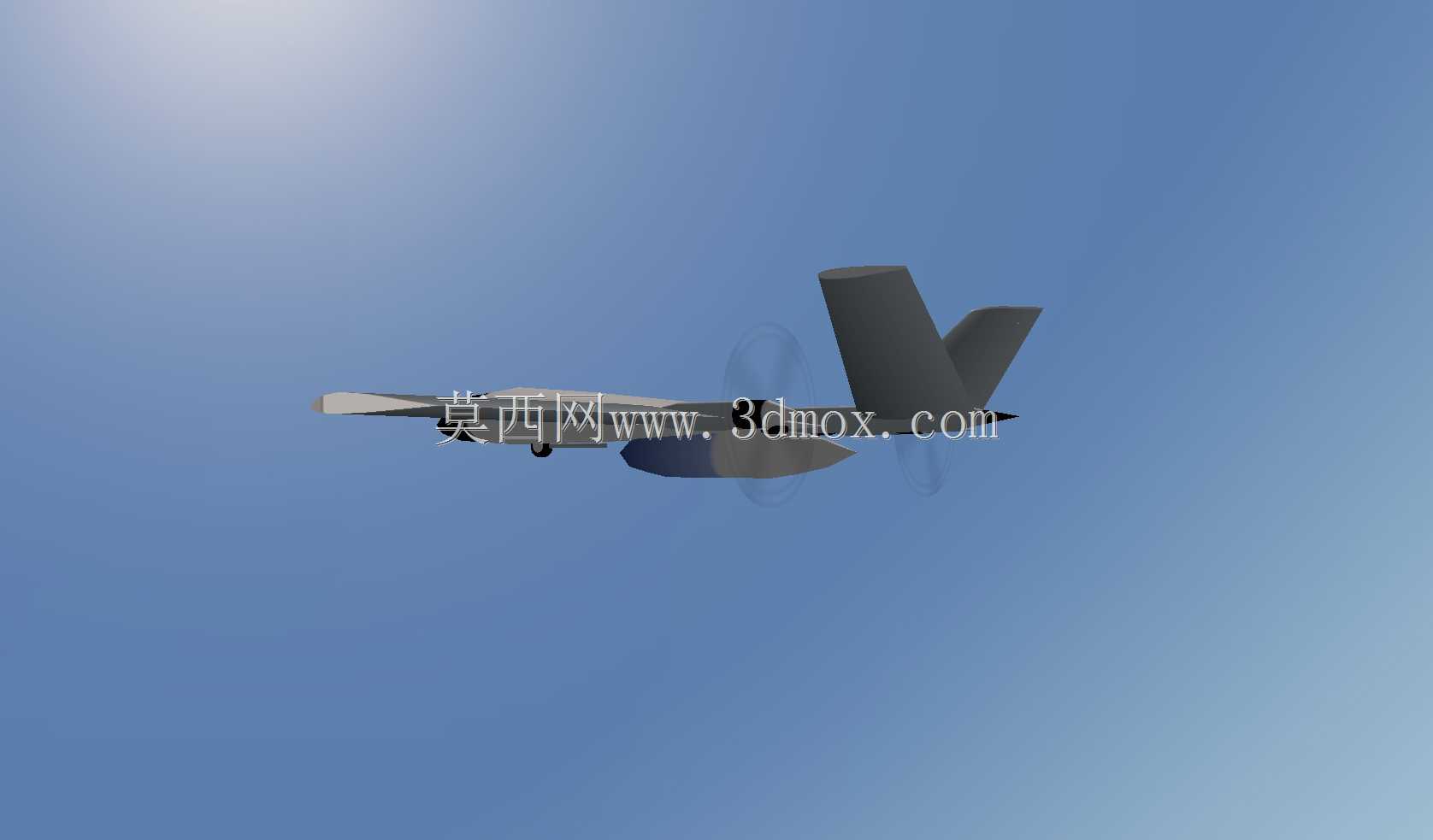

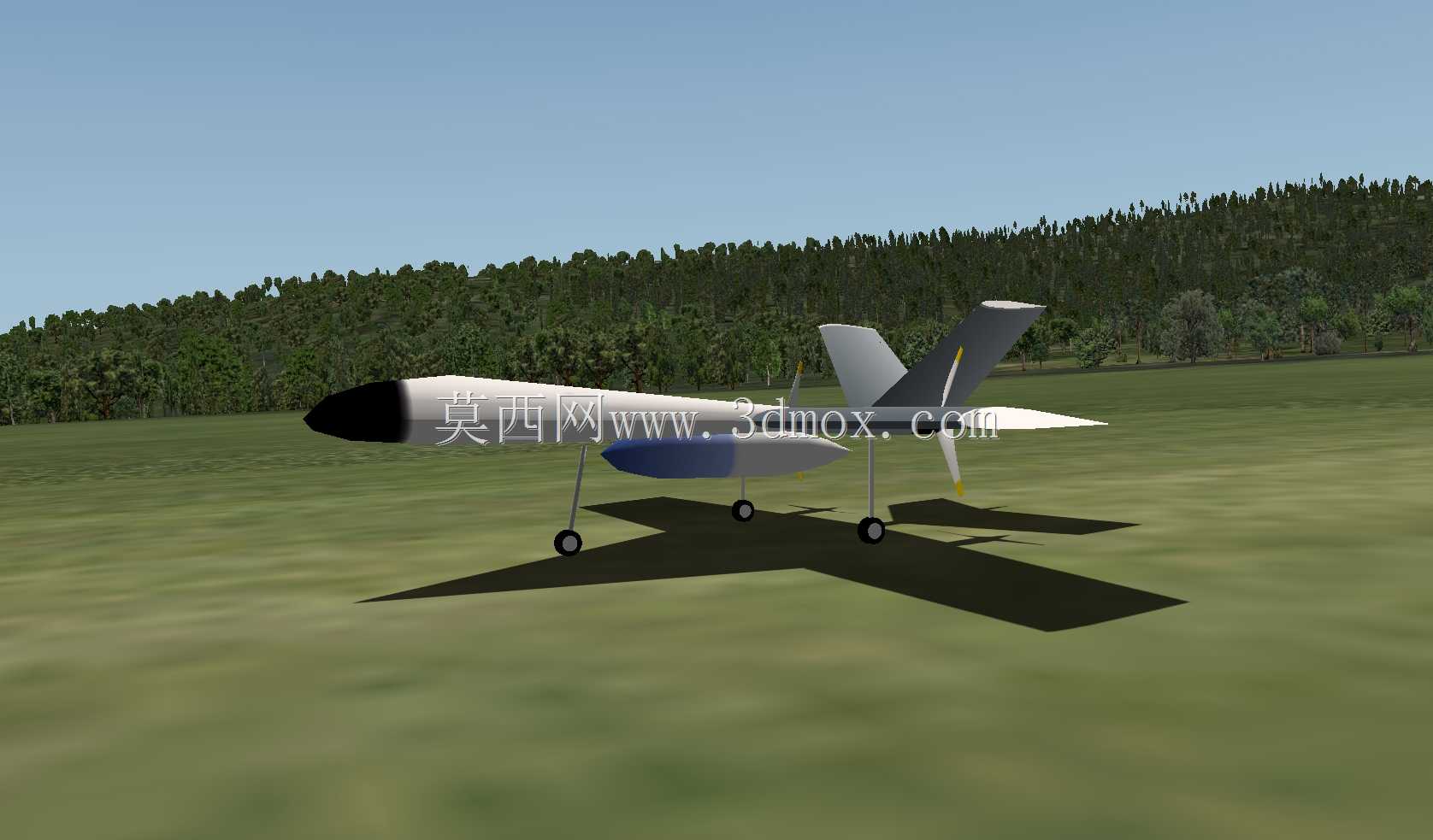

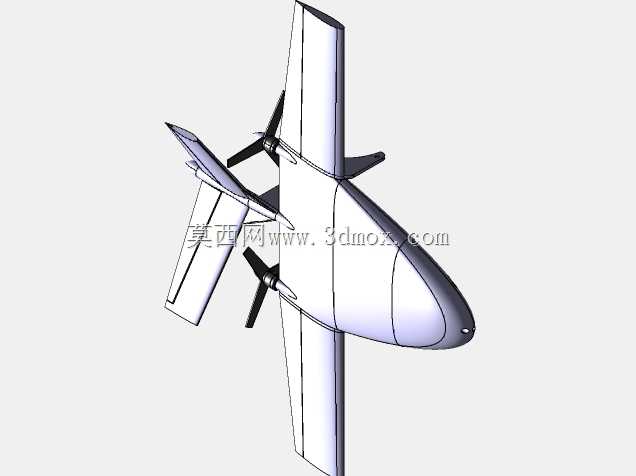

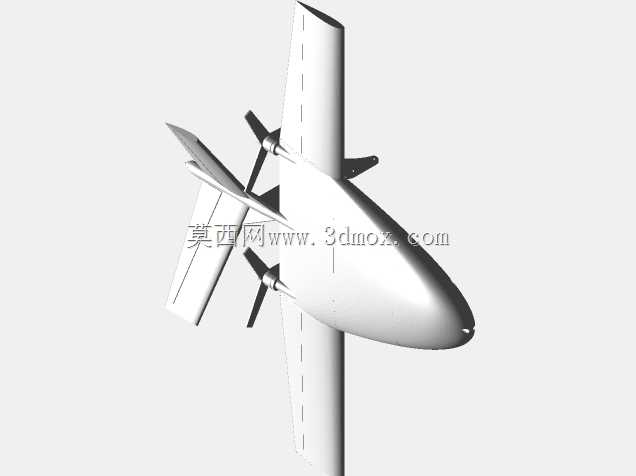

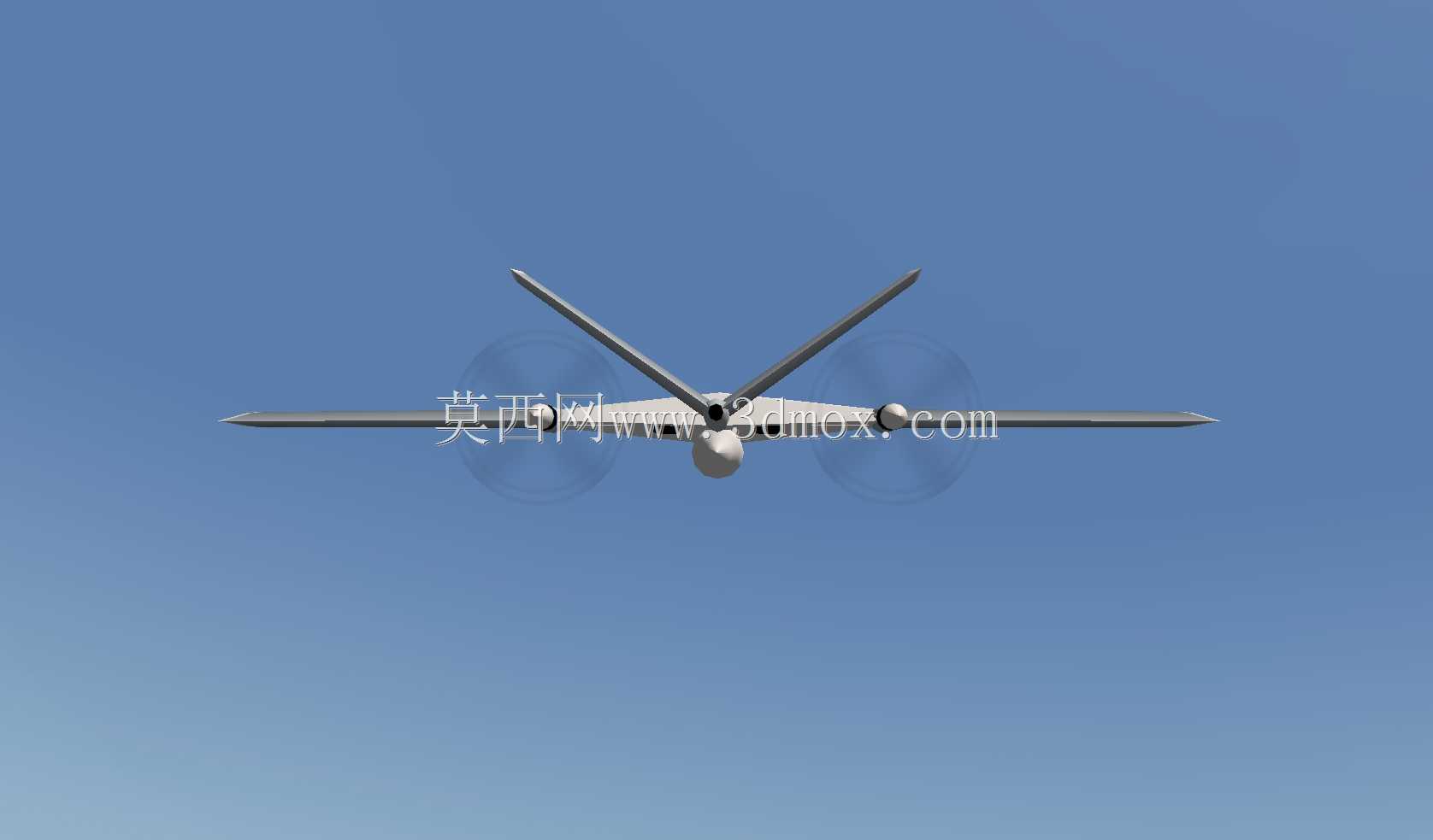

在小型遥控飞行器的研发验证环节,这类1/24比例的缩比构型承担着非常关键的前置验证作用,很多新的气动布局、动力匹配方案不会直接制作全尺寸样机试飞,而是先通过等比例缩比的模型完成多轮地面与飞行测试,把前期的构型风险降到最低。这款采用V型尾翼布局的小型飞行器,没有沿用常规的平尾加垂尾的尾翼设计,将两个尾翼呈V型夹角布置在机身后段,这种构型首先能减少尾翼结构的浸润面积,降低飞行过程中的摩擦阻力,同时在操纵效率上,V尾可以通过两个舵面的差动与同向偏转,同时实现俯仰与偏航方向的操纵,相比常规尾翼能减少一套舵机安装结构,对于小尺寸飞行器来说,能有效降低尾部结构重量,优化整机的重心配平区间。

动力系统采用两台后置电动动力单元,分别布置在机翼后缘靠近机身的位置,这种尾推式的双发布局,首先能避免螺旋桨的滑流直接打在机身前部的航电设备舱上,减少动力振动对机载传感器的干扰,同时后置动力的布局能让机头位置预留出充足的设备安装空间,不管是搭载小型任务载荷还是布置空速管、摄像设备,都不会受到螺旋桨气流的直接影响。在做垂直起降相关的构型验证时,这种双发后置的布局还能通过动力差速配合舵面偏转,实现低速状态下的姿态控制,不需要额外加装过多的姿态调整喷口或者额外的升力动力单元,简化了垂直起降过渡阶段的控制逻辑。

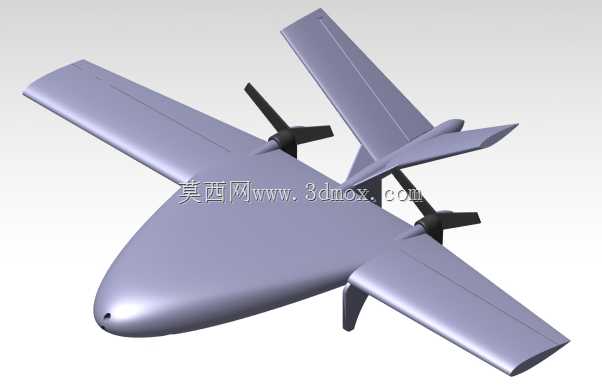

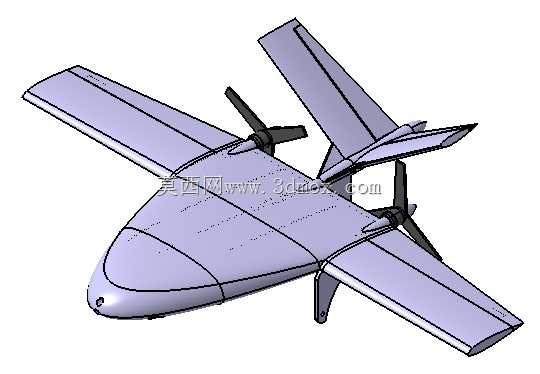

机身采用机翼与机身融合的构型设计,没有传统设计中明显的机翼与机身的直角交接线,这种翼身融合的设计一方面能提升整机的升阻比,让低速飞行阶段的升力系数更高,减少动力系统的功率消耗,延长航时;另一方面融合结构能让机身与机翼的连接区域应力分布更均匀,不需要在翼根位置设计额外的加强筋或者连接角片,就能满足小尺寸模型的结构强度要求,降低结构重量。在做空气动力学模拟测试时,这种光滑过渡的翼身融合面能减少气流分离的产生,让获取的气动数据更贴近理想设计状态,减少后续全尺寸机型的气动修形工作量。

从安装边界来看,这款缩比模型的尺寸控制严格遵循1/24的缩放比例,机身内部的设备舱预留了标准的航电设备安装空间,舵机的安装位、动力电机的安装座都做了标准化的接口设计,在更换不同规格的动力单元或者舵机时,不需要对机身结构做二次切削修改。机翼采用上单翼的布置形式,机翼与机身的连接位置做了定位卡槽设计,装配时不需要复杂的定位工装就能保证机翼的安装角与上反角符合设计要求,在做概念设计审查时,这种快拆式的机翼结构也方便拆解展示内部的结构布置,直观呈现各系统的安装位置与走线规划。

在实际的应用场景中,这类缩比验证模型除了承担气动布局的验证工作,还能用于飞行控制算法的初步调试,尤其是针对垂直起降过渡阶段的控制逻辑,用小尺寸模型做试飞验证的成本极低,即使出现飞行事故也不会造成过大的损失,同时小尺寸模型的加工制作周期短,能快速迭代不同的尾翼夹角、机翼安装角、动力拉力线角度等参数,快速筛选出最优的构型方案。V尾的结构设计还考虑了日常存放与运输的需求,尾翼与机身的连接采用快插结构,不需要借助工具就能完成尾翼的拆装,减少存放时的空间占用。在结构强度设计上,整机的受力路径做了清晰的规划,飞行过程中机翼产生的升力通过翼根的融合结构直接传递到机身的主承力梁上,尾翼受到的气动载荷通过尾撑结构传递到机身后段的加强框上,动力单元的拉力直接作用在机身尾部的动力安装座上,各个部位的载荷传递路径没有突变,能满足大机动试飞时的结构强度要求,不会出现局部结构失稳的问题。针对垂直起降阶段的动力匹配,模型的重心设计在机翼平均气动弦长的30%位置,配合双发的拉力线微调,能在垂直悬停阶段保证姿态的自稳定,降低飞控系统的调节压力,在做垂直起降到平飞的过渡测试时,能更清晰地分离出气动舵面的控制效率与动力差速的控制效率,为后续全尺寸机型的控制律编写提供准确的实测数据支撑。
