佳明VivosmartHR智能运动手环结构设计

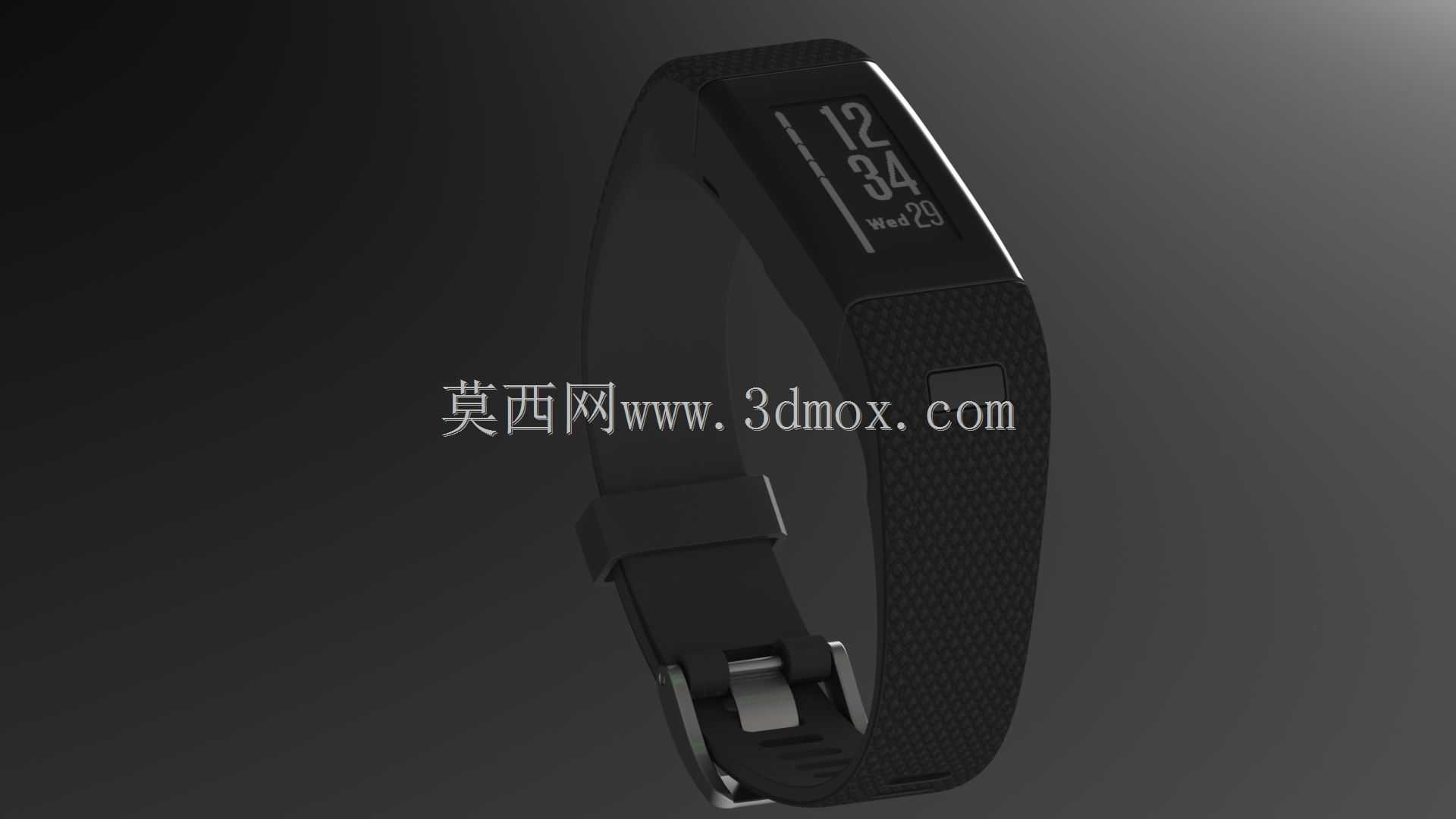

日常做消费电子结构建模时，腕戴类设备的曲面贴合度是最容易出问题的环节，这款手环的主体弧度处理参考了大量国人腕部截面的实测数据，主体段的曲率从靠近显示区的平直段向两端腕带衔接处做渐变收弧，避免佩戴时主体边缘硌压腕骨，实际建模时要注意主体外壳与腕带衔接的止口公差，软胶腕带的邵氏硬度控制在60度左右，既保证佩戴贴合度，又不会因为软度过大导致主体在腕部发生偏转偏移。

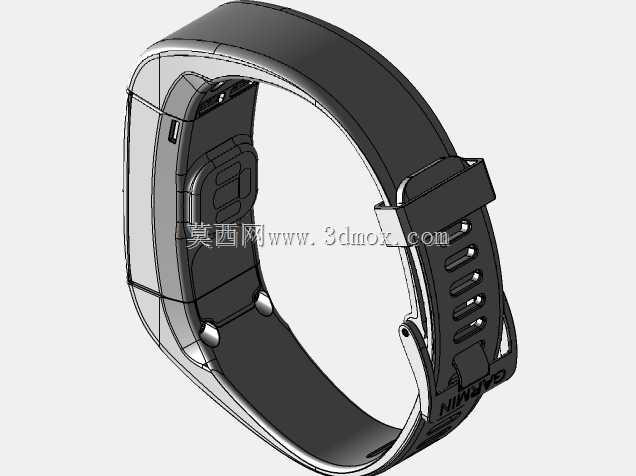

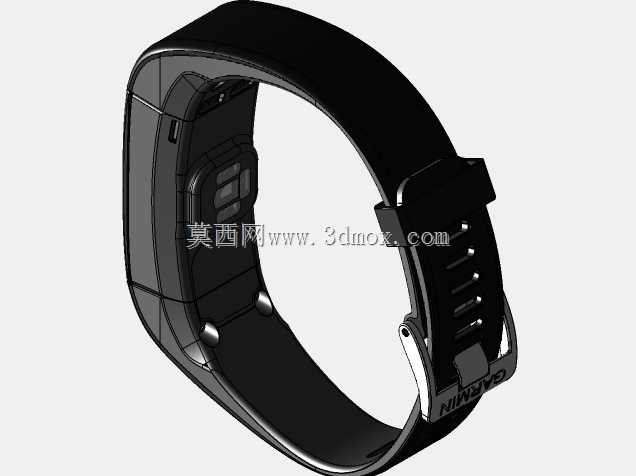

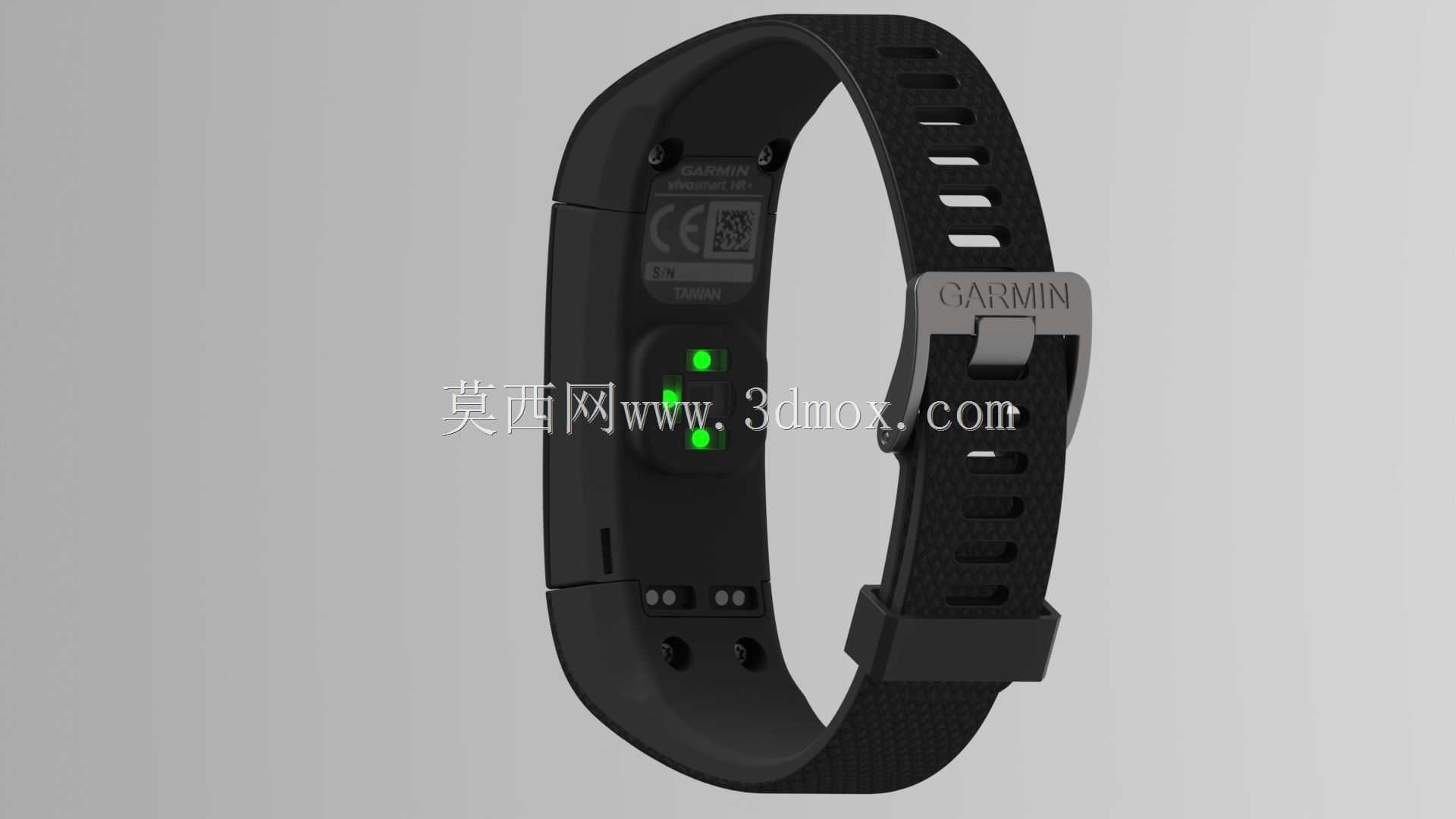

从功能落地的角度看，这款手环的核心监测模块集成在主体下半段，也就是贴近腕部皮肤的区域，建模时要预留出光学心率传感器的透光窗口位置，窗口区域的外壳壁厚要比周边薄0.3mm，同时做微凸的弧面处理，保证佩戴时传感器窗口能和皮肤保持稳定贴合，不会因为腕部活动产生间隙漏光影响监测精度。显示区域的屏幕采用内嵌式装配，屏幕周边的外壳做0.2mm的凸边防护，避免日常磕碰直接接触屏幕表面，屏幕下方的主板安装位要预留0.1mm的背胶粘贴间隙，同时在主板和外壳内壁之间设置两个定位柱，防止装配时主板偏移影响按键对位。

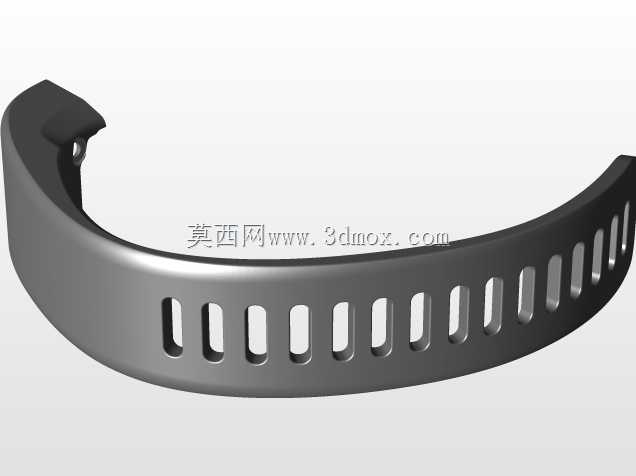

腕带部分的纹理设计不是单纯的装饰，整个腕带外表面的细密点状凹纹，一方面是增加佩戴时的摩擦力，防止手环在腕部滑动，另一方面是提升腕带的透气性能，凹纹之间的间隙可以留存少量空气，避免长时间佩戴时腕带贴合皮肤导致积汗。腕带的扣合结构采用传统的针扣式设计，建模时要注意扣针的转动间隙，扣针和扣座的配合间隙控制在0.15mm，既保证扣合转动顺畅，又不会因为间隙过大导致扣合松脱，腕带上的调节孔间距设置为8mm，适配不同粗细的腕围，调节孔的边缘做圆角处理，避免长期拉扯导致孔位开裂。

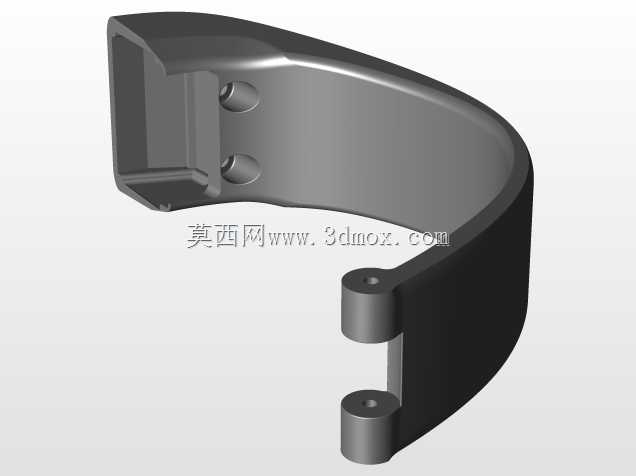

实际应用场景中，这类运动手环需要兼顾日常通勤佩戴和运动场景使用，所以主体外壳的密封结构要满足日常防水要求，主体上下壳的衔接处采用超声波焊接工艺，建模时要预留焊接筋的位置，焊接筋的高度设置为0.4mm，宽度0.8mm，保证焊接后接缝处的密封性能，同时在按键位置采用一体化的软胶按键，和外壳主体做二次注塑成型，避免单独装配按键产生的缝隙进水。主体端部的腕带连接轴采用不锈钢材质，建模时要注意轴孔的配合公差，轴和主体安装孔的过盈量控制在0.05mm，保证腕带和主体连接牢固，不会因为长期拉扯出现轴体脱落的问题。

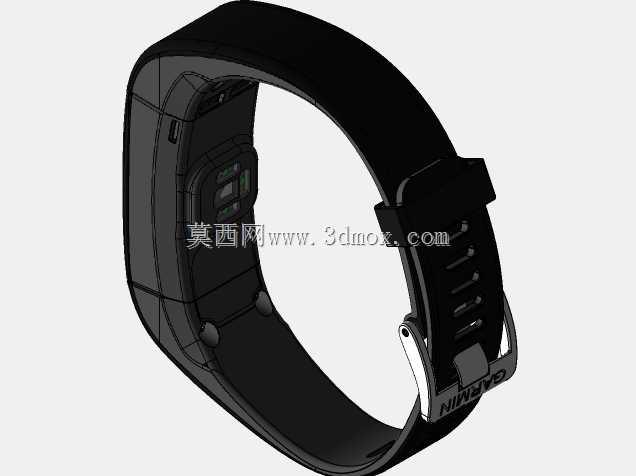

从结构设计的逻辑来看，这款手环的内部空间排布非常紧凑，电池放置在主板和心率传感器之间的区域，电池四周用泡棉填充，既可以固定电池位置，又能起到缓冲作用，避免运动时的冲击导致电池移位。主体侧面的唯一功能按键做内凹式设计，按键表面和外壳外表面的高度差控制在0.5mm，避免日常活动时误触按键，按键的触发行程设置为0.3mm，触发压力控制在1.5N，兼顾按压手感和防误触需求。

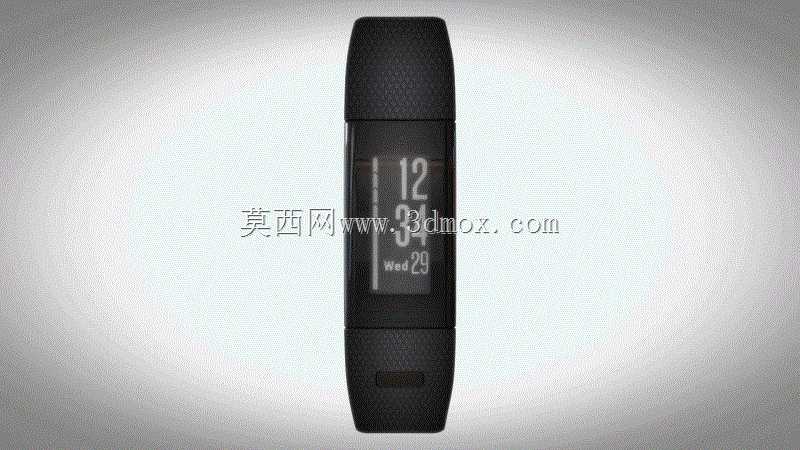

建模过程中要注意整体的重量控制，主体外壳采用PC材质，腕带采用TPU材质，整体重量控制在20g以内，长时间佩戴不会有明显的坠重感。主体的显示区域做防眩光的表面处理，建模时要预留表面处理的涂层厚度，避免涂层厚度影响屏幕和外壳的装配间隙。腕带的内侧做导汗槽设计，导汗槽沿着腕带长度方向布置，运动时产生的汗液可以顺着导汗槽排出，减少皮肤和腕带的接触面积，提升长时间佩戴的舒适度。

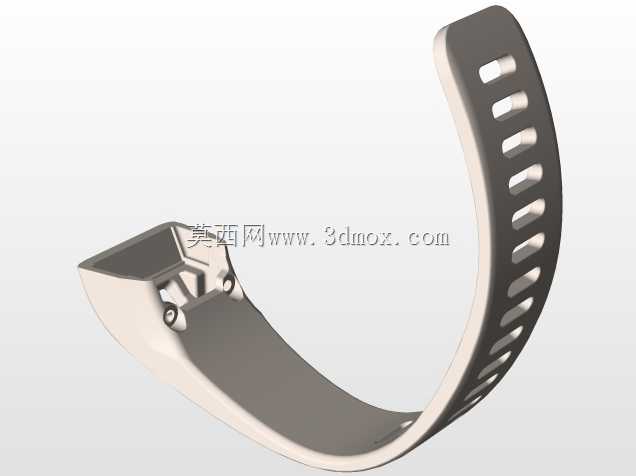

在做结构验证的时候，要重点考量腕带的弯折寿命，建模时腕带和主体衔接的位置做圆弧过渡，避免应力集中导致腕带在反复弯折后出现断裂，过渡圆角的半径设置为2mm，分散弯折时的应力。心率传感器窗口的透光件采用光学级PC材质，和外壳装配时采用胶水粘接，粘接位的宽度设置为1mm，保证粘接牢固同时不会溢胶到传感器的有效监测区域。
