电磁控制溢流型液压阀三维结构设计

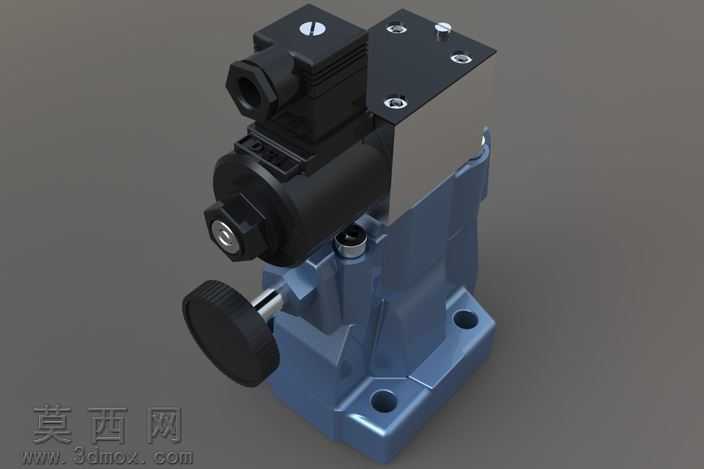

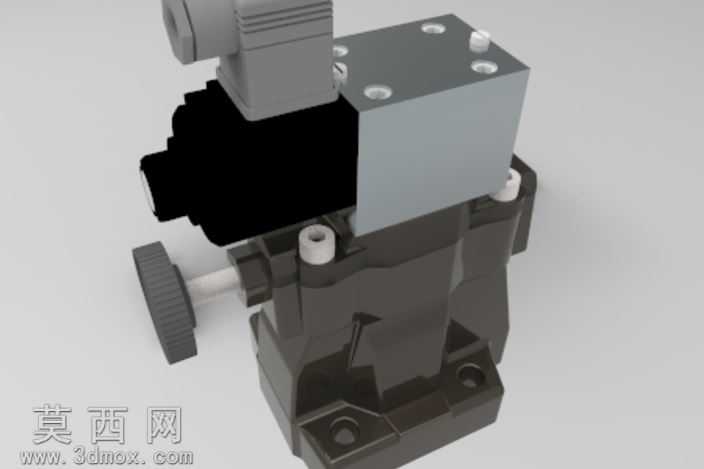

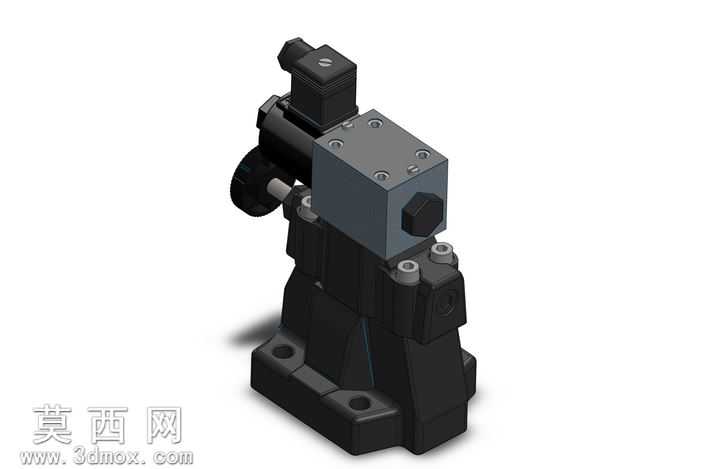

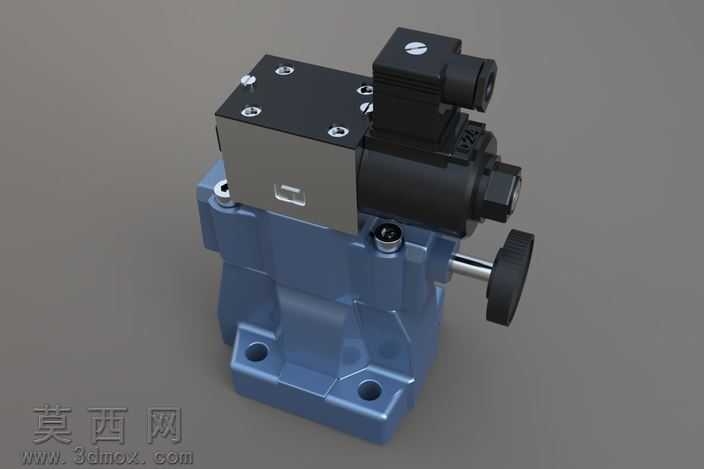

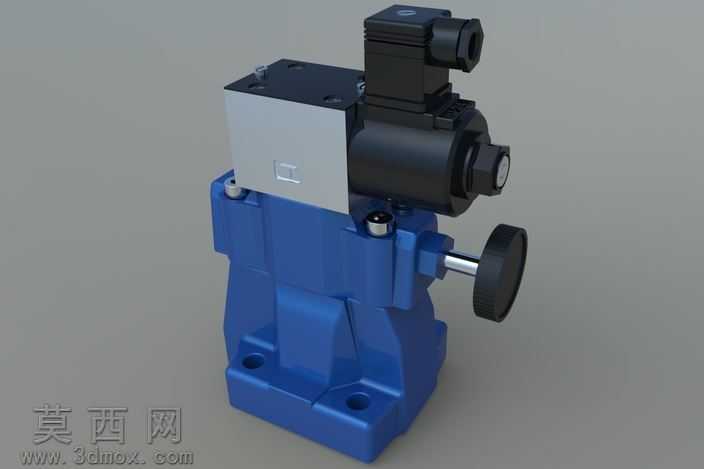

本液压阀三维模型采用参数化建模思路完成整体结构搭建，建模过程中严格遵循液压元件的实际装配逻辑与尺寸比例，先从主阀阀体的基础结构入手，通过拉伸、切除、倒角等基础特征完成阀体流道、安装孔位、连接法兰的结构塑造，阀体底部的两个安装定位孔严格匹配通用液压阀的安装尺寸规范，保证模型可直接用于虚拟装配场景。在完成主阀体结构后，依次搭建上部的电磁阀安装基座、电磁驱动组件以及侧部的手动调压结构：电磁驱动部分的线圈壳体、接线端口、紧固螺栓均按照实物比例还原，接线端的防护结构、线圈与阀体连接的密封面细节都做了精细化处理，避免模型出现结构失真问题；侧部的手动调压旋钮采用滚花纹理建模，通过阵列特征还原旋钮表面的防滑纹路，调节杆与阀体的配合间隙做了合理预留，还原真实元件的装配公差逻辑。材质渲染阶段，针对不同部件的实际材质做了区分设置：主阀体采用铸钢喷蓝漆材质，调整材质的粗糙度、金属度参数还原工业液压件的哑光漆面质感，边角处做了轻微的磨损质感处理提升真实感；上部电磁阀的金属盖板采用镀锌钢材材质，呈现略带磨砂的银灰色金属质感；电磁线圈部分采用黑色工程塑料材质，适当调整反光度还原工业塑料的哑光特性；调压旋钮采用黑色电木材质，紧固螺栓采用标准不锈钢材质，不同材质的质感区分清晰，渲染后整体视觉效果贴近真实工业元件的外观表现。结构设计上完整还原了该型液压阀的功能逻辑：电磁控制部分可实现压力卸荷的电控切换，侧部手动旋钮可实现系统压力的手动调节，阀体内部的流道走向、阀芯安装腔的结构都做了准确还原，各部件之间的装配关系清晰，没有出现结构干涉问题，既可以用于液压系统的虚拟装配演示、教学课件素材，也可作为液压产品设计的参考模型使用，建模过程中对所有特征做了参数化关联，后续可根据实际设计需求调整通径、安装尺寸等参数，快速衍生出不同规格的同类型液压阀模型。
